Sicherheit und Bedienungsanleitung DE LUM12 PR
30
© Atlas Copco Industrial Technique AB - 9836 927100 00

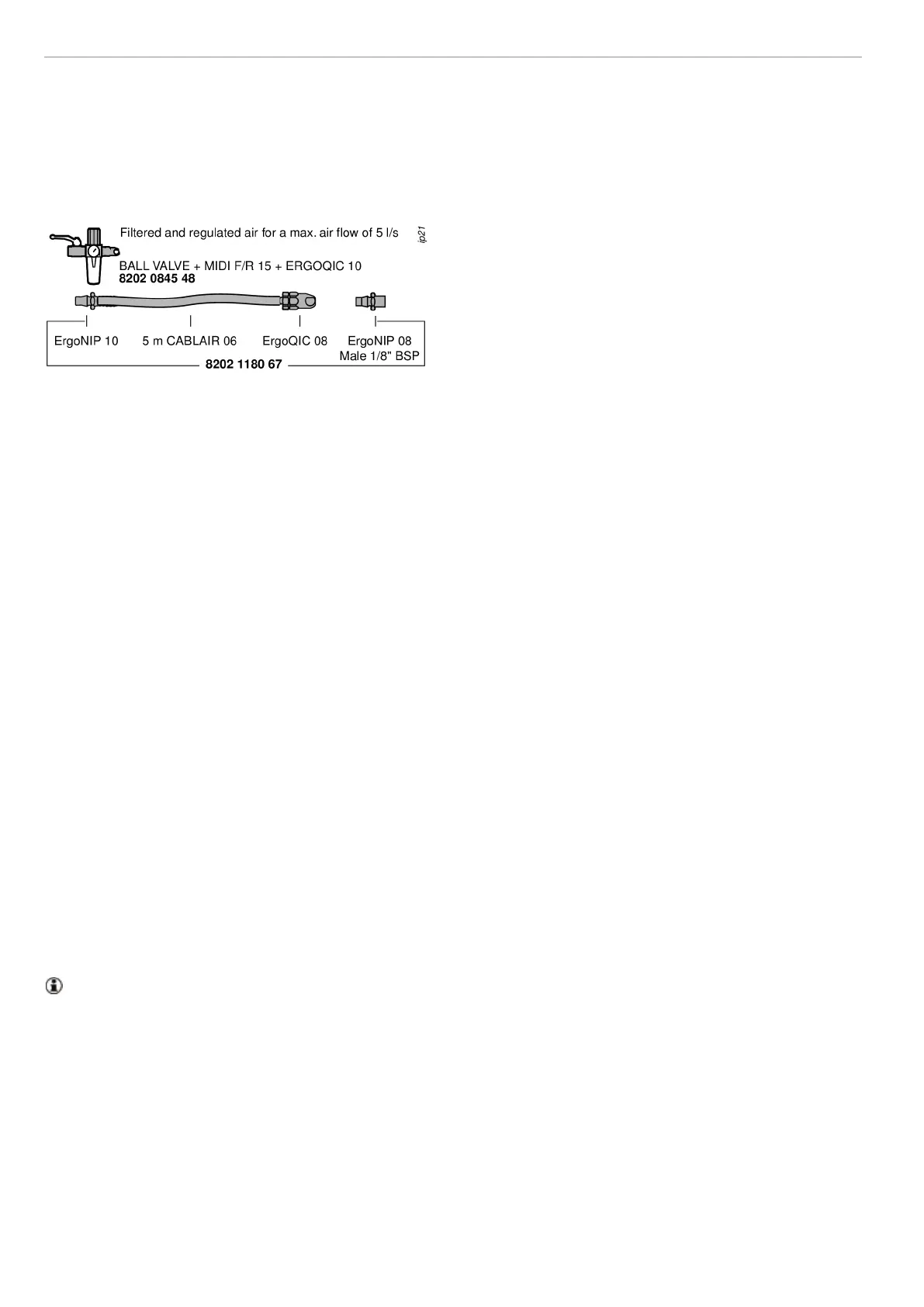

Montageempfehlung
Die Installations-Kits von Atlas Copco sind alle für eine optimale Leistung Ih-
rer Werkzeuge ausgelegt.Wir haben unsere Installations-Sätze unterteilt für Ma-
terial-abtragende- und Montagewerkzeuge.Hiermit können Sie eine Installation
in wenigen Minuten durchführen, denn alle Komponenten sind komplett vor-
montiert und einsatzbereit. Einfacher geht es nicht!
Weitere Hinweise entnehmen Sie dem Atlas Copco Industrial Power Tools Ka-
talog, Bestellnr. 9837 3000 01.
Handhabung
Bedienungsanweisung
Siehe Abbildung in der Wartungsanweisung
Anzugsdrehmoment
Für genauen und sicheren Betrieb muß das Anzugsdrehmoment des Schrauben-
drehers im Verhältnis zur Schraubverbindung genau eingestellt werden. Die
Drehmomentdaten der aktuellen Verbindung überprüfen.
Das Anzugsdrehmoment wird durch Änderung der Spannung der Kupplungsfe-
der eingestellt. Den Schutzring drehen, bis das Loch im Kupplungsgehäuse frei
ist.Dann die Ausgangswelle drehen, bis das Schlüsselloch in der Einstellscheibe
sichtbar ist.
Den Einstellschlüssel im Uhrzeigersinn drehen, um das Drehmoment zu verrin-
gern und gegen den Uhrzeigersinn, um es zu erhöhen. Nach der Einstellung den
Schutzring zurückdrehen.
Nachprüfen des Anzugsdrehmoments
Die empfohlene Ausrüstung ist der Atlas Copco Drehmomentprüfer, ACTA
3000 und ein ausreichend bemessener Iin-line Transducer, IRTT gemeinsam
mit den verfügbaren Testverbindungen.
Drehmomentbereich der Kupplungsfedern :
Jede Kupplungsfeder ergibt einen bestimmten Drehmomentbereich. Das
Drehmoment nicht über die maximale. Empfehlung hinaus einstellen, da
dieses zu einer ungenauen Funktion und schnellerem Verschleiß der Kupp-
lung führen kann.
Der Drehmomentbereich jeder Feder ist einfach an ihrer Farbe erkennbar.
