4
Die Walze hat zwei Anschlussdrähte, den schwarzen Stecker und den weißen Stecker. Bitte beachten Sie, dass die Reihenfolge der Verdrahtung unterschiedlich ist und Sie sorgfältig
anschließen müssen.
Der weiße 4-PIN-Stecker wird für den Anschluss der ATOMSTACK-Lasergraviermaschine verwendet.
Der schwarze 4PIN-Stecker wird für den Anschluss der Lasergravurmaschine eines anderen Herstellers verwendet.
Der Rollensatz unterstützt ATOMSTACK und Laserschneider und -gravierer von Drittanbietern. Sie müssen es an das Gerät anschließen und die entsprechende Software verwenden,
um es zu bedienen. Wenn es nicht angeschlossen werden kann, ändern Sie bitte die Reihenfolge der Drähte, und der Änderungsprozess wird in Abbildung 1.1-1.2 gezeigt.
Installationsanleitung

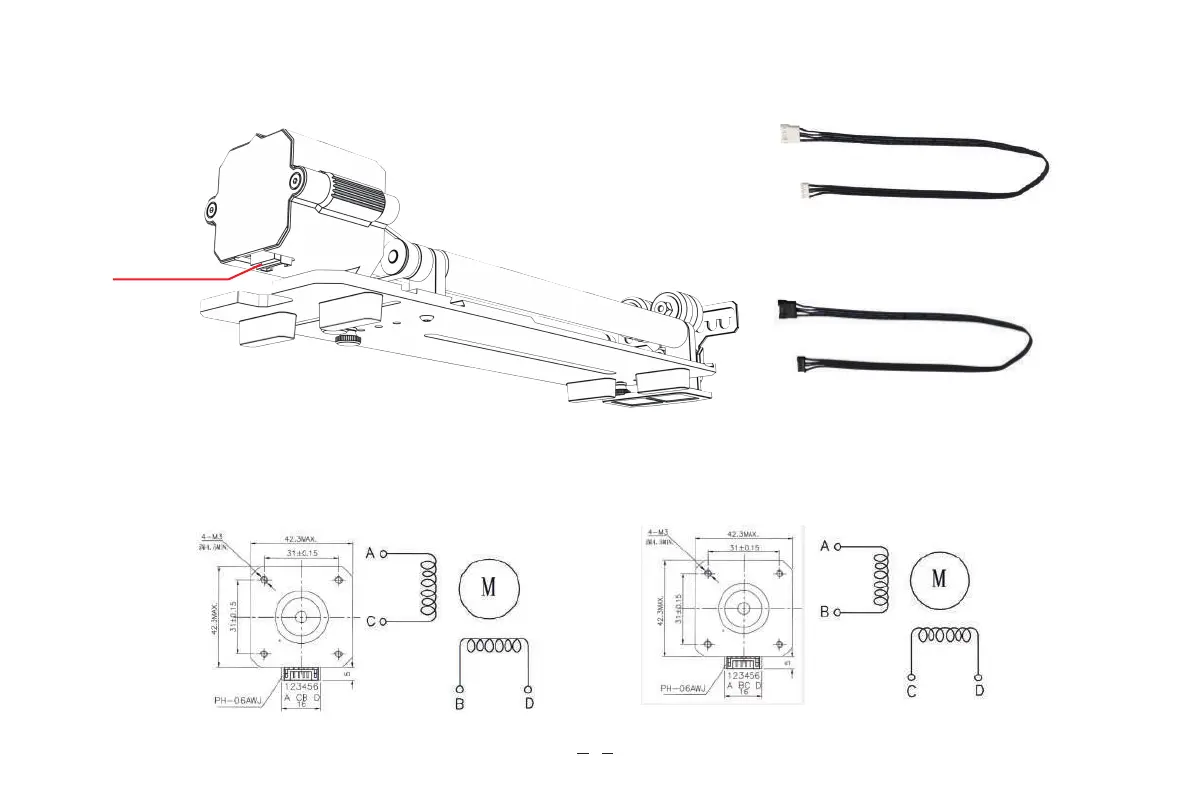

Schritt 4: Verdrahtungsanweisungen
Anschlussdose
Weißes Steckerkabel
Schwarzes Zündkabel
1.1 Anschlussreihenfolge des weißen Steckerkabels 1.2 Anschlussreihenfolge des schwarzen Steckerkabels
Kabelstecker Y-Achse Motor
Stecker des Futtermotors
Kabelstecker Y-Achse Motor
Stecker des Futtermotors
