4

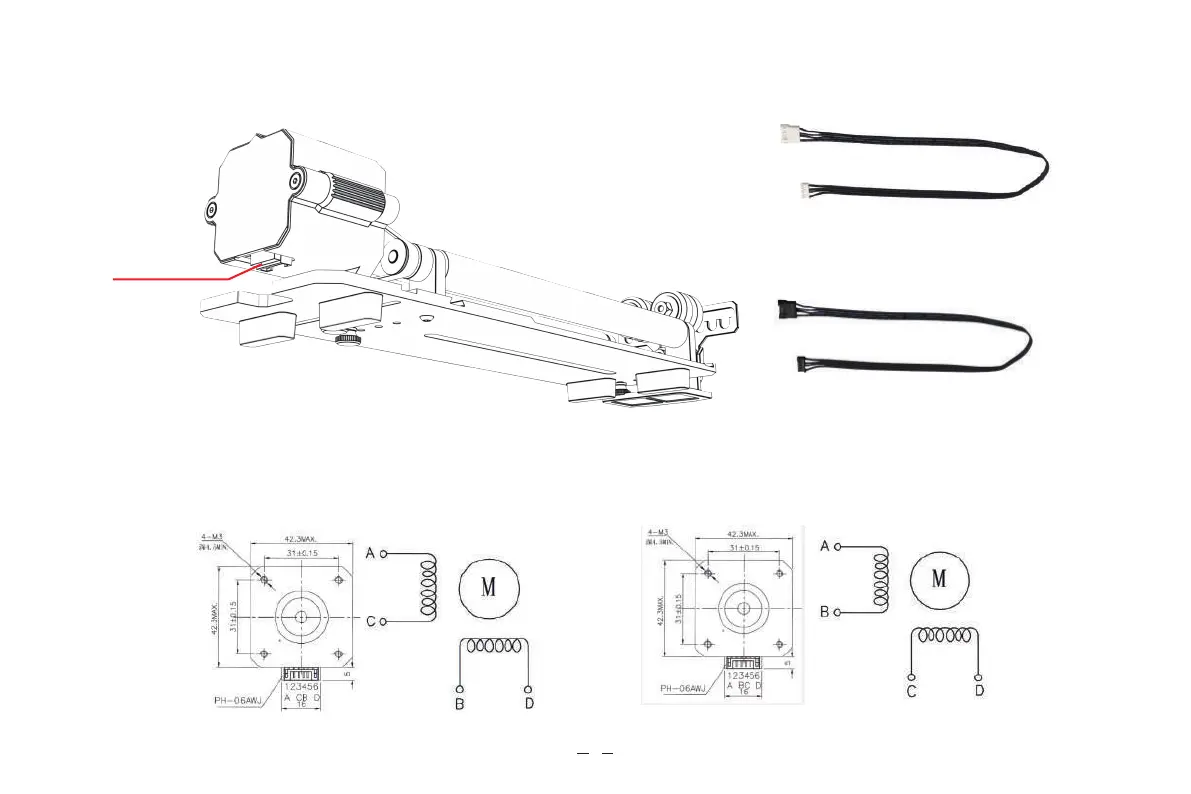

Le rouleau a deux ls de connexion, la che noire et la che blanche, veuillez noter que leur séquence de câblage est diérente et que vous devez les connecter soigneusement.
Le l de la che blanche 4PIN est utilisé pour connecter la machine de gravure laser ATOMSTACK.
La che noire à 4 broches est utilisée pour connecter la machine de gravure laser d'un autre fabricant.
Le kit de rouleaux est compatible avec les graveurs et les découpeurs laser d'ATOMSTACK et d'autres fabricants. Vous devez le connecter à l'appareil et utiliser le logiciel
correspondant pour le faire fonctionner. S'il ne peut pas être connecté, veuillez modier l'ordre des ls. Le processus de modication est illustré dans la gure 1.1-1.2.
Guide d'installation
Étape 4 : Instructions de câblage
Prise de connexion
Fil de bougie blanc
Fil de bougie noir
1.1 Séquence de connexion du l blanc de la che 1.2 Séquence de connexion du l noir de la bougie
Fiche du câble du moteur de l'axe Y
Fiche du moteur du mandrin
Fiche du câble du moteur de l'axe Y
Fiche du moteur du mandrin
