11

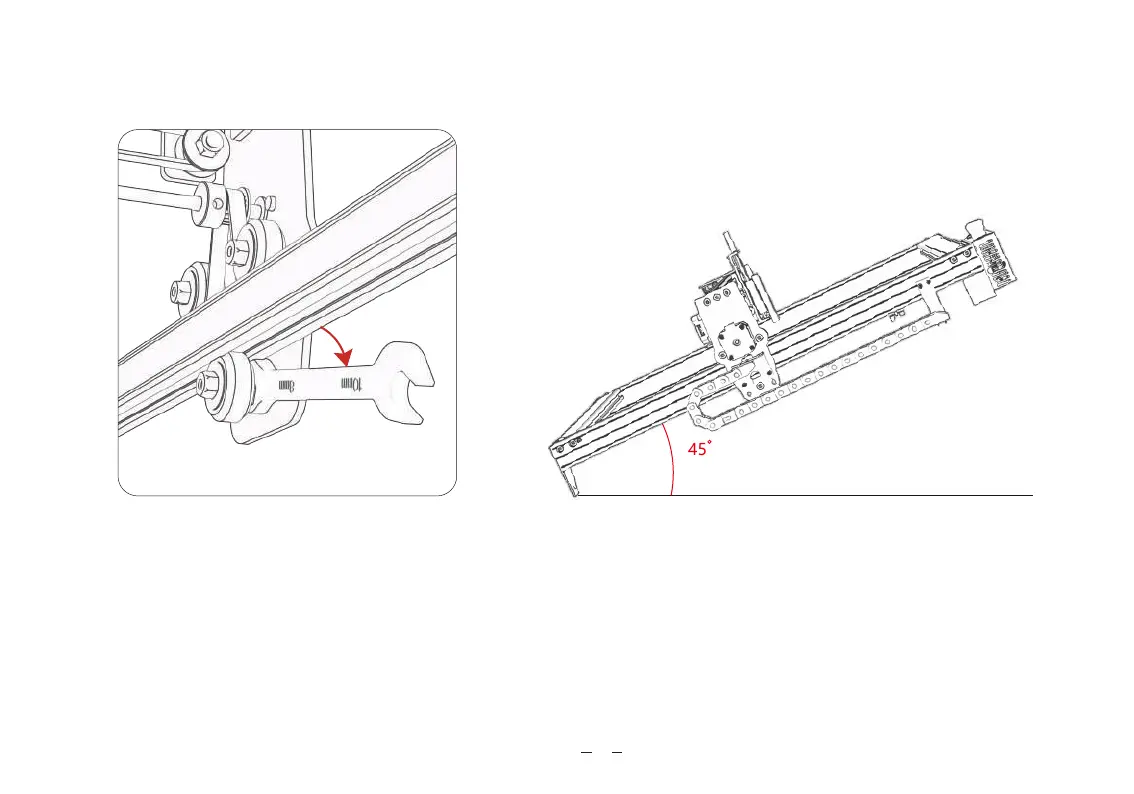

Tipp: Wie bestimme ich den festen Sitz der Exzentermutter ?
Heben Sie bei gesicherter Stützhalterung ein Ende der Maschine in einem 45-Grad-Winkel zur horizontalen Ebene an und lösen
Sie dann die Halterung der X- oder Y-Achse aus einer hohen Position. Wenn die Halterung mit konstanter Geschwindigkeit zum
Ende gleiten kann, ist die Dichtheit angemessen. Wenn Sie feststellen, dass die vier Füße nach der Montage nicht waagerecht
sind, lösen Sie bitte im ersten Schritt die acht Schrauben leicht. Nachdem die vier Füße waagerecht sind, ziehen Sie die Schrau-
ben wieder fest.
Stellen Sie das Exzenterrad ein.
45
12
Heben Sie bei befestigter Stützhalterung ein Ende der Maschine in einem 45-Grad-Winkel mit der horizontalen Ebene an und
lösen Sie dann die Halterung der X- oder Y-Achse aus einer hohen Position. Wenn die Halterung mit konstanter Geschwind-
igkeit bis zum Ende gleiten kann, ist die Straffheit angemessen. Wenn das Gleiten nicht leichtgängig ist, stellen Sie die Exzenter-
mutter so ein, dass sie reibungslos gleitet
