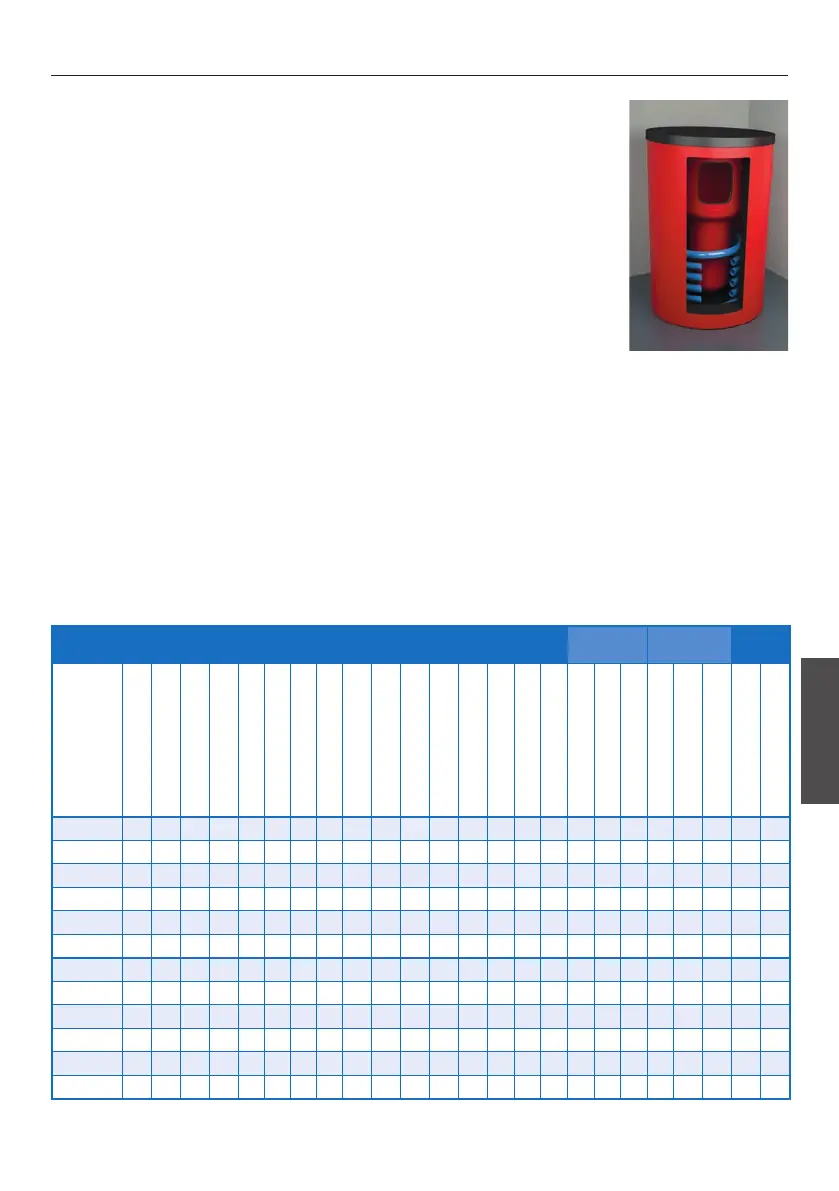

PUFFERSPEICHER
BESCHREIBUNG
Die Pufferspeicher ATTACK HR, HRS sind aus qualitativem Stahl hergestellt und
dienen nicht nur zur Speicherung vom Heizwasser, sondern auch für die Erwär-
mung vom WBW mit innerem emailierten Speicher. Das Model ATTACK HRS ist
dazu mit einem Austauscher für den Anschluss einer Solaranlage ausgestattet.
Solche Pufferspeicher enthalten Magnesiumanode im WBW-Speicher für Verbes-
serung der Korrosionsbeständigkeit. Im Oberteil ist ein manuelles Entlüftungsven-
til eingebaut.
ATTACK HR: 9× Ansatzrohr G1 ½", 6× Ansatzrohr G½"
ATTACK HRS: 9× Ansatzrohr G1 ½", 6× Ansatzrohr G½", 2× Ansatzrohr G1" – Solarkreis
DIE LEGENDE ZUM PUFFERSPEICHER
1 – Vorlauf Kessel . . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Frei vergbar . . . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektro-Heizstab (EL) . . . . . . . . . . . . . . . 1 ½"
4 – Frei vergbar . . . . . . . . . . . . . . . . . . . . 1 ½"
5 – Rücklauf Heizungskreis . . . . . . . . . . . . . . 1 ½"
6 – Vorlauf Heizungskreis (Heizkörper) . . . . . . 1 ½"
7 – Vorlauf Heizungskreis (Fußboden) . . . . . . . 1 ½"
8 – Rücklauf Gas-, Öl und Pelletskessel . . . . . . 1 ½"
9 – Rücklauf Holzkessel . . . . . . . . . . . . . . . . 1 ½"
10 – Fühler Solar oder Heizung . . . . . . . . . . . . ½"
AS – Solarvorlauf . . . . . . . . . . . . . . . . . . . . . 1"
RS – Solarrücklauf . . . . . . . . . . . . . . . . . . . . . 1"
D1 – Durchmesse ohne Isolierung
D2 – Durchmesse mit Isolierung
CN – Warmwasserladepumpe . . . . . . . . . . . . . ¾"
AF – Kaltes Trinkwasser . . . . . . . . . . . . . . . . . ¾"
AC – Warmes Brauchwasser . . . . . . . . . . . . . . ¾"
MA – Magnesiumanode . . . . . . . . . . . . . . . . . .
TECHNISCHEANGABE
Speicher
Solaraus-
tauscher
Innerer
Speicher
Speicher
Typ
Position 1–6
Position 2–7
Position 3
L – max. Länge el. Heizkörper
Position 4–8
Position 5–9
Position RS
Position AS
D1 – Durchmesser Ohne
Isolation
D2 – Durchmesser mit
Isolation 100 mm
Höhe
Höhe mit Isolation 100 mm
R – Kipmass ohne Isolation
Max. Betriebstemperatur (°C)
Statischer Verlust (W)
Max. Betriebsdruck (bar)
Austauscheräche (m²)
Inhalt des Austauschers (l)
Max. Betriebsdruck (bar)
Inhalt(l)
Max. Betriebstemperatur (°C)
Max. Betriebsdruck (bar)
Inhalt (l)
Gewicht (kg)
HR600K
1515 1123 794 650 684 245 - - 700 900 1754 1854 1841 95 99 3 - - - 170 95 6 435 161
HR800K
1545 1135 846 735 725 315 - - 790 990 1806 1906 1898 95 105 3 - - - 170 95 6 543 176
HR1000K
1735 1255 1036 735 775 295 - - 790 990 1996 2096 2081 95 121 3 - - - 170 95 6 721 185
HR1250K
1655 1175 988 880 695 285 - - 950 1150 1948 2048 2064 95 142 3 - - - 170 95 6 1069 225
HR1500K
1755 1345 1072 920 820 375 - - 1000 1200 2032 2132 2160 95 161 3 - - - 170 95 6 1250 265
HR2000K
1955 1408 1314 1000 862 315 - - 1100 1300 2274 2374 2390 95 188 3 - - - 170 95 6 1790 361
HRS600K
1515 1123 794 650 684 245 245 725 700 900 1754 1854 1841 95 99 3 1,8 11,9 10 170 95 6 435 199
HRS800K
1545 1135 846 735 725 315 315 725 790 990 1806 1906 1898 95 105 3 2,4 15,9 10 170 95 6 543 218
HRS1000K
1735 1255 1036 735 775 295 295 860 790 990 1996 2096 2081 95 121 3 3 19,8 10 170 95 6 721 241
HRS1250K
1655 1175 988 880 695 285 285 850 950 1150 1948 2048 2064 95 142 3 3 19,8 10 170 95 6 1069 280
HRS1500K
1755 1345 1072 920 820 375 375 895 1000 1200 2032 2132 2160 95 161 3 3,6 19,8 10 170 95 6 1250 328
HRS2000K
1955 1408 1314 1000 862 315 315 843 1100 1300 2274 2374 2390 95 188 3 4,2 23,7 10 170 95 6 1790 361
