AKUMULAČNÉ NÁDRŽE
SK
POPIS

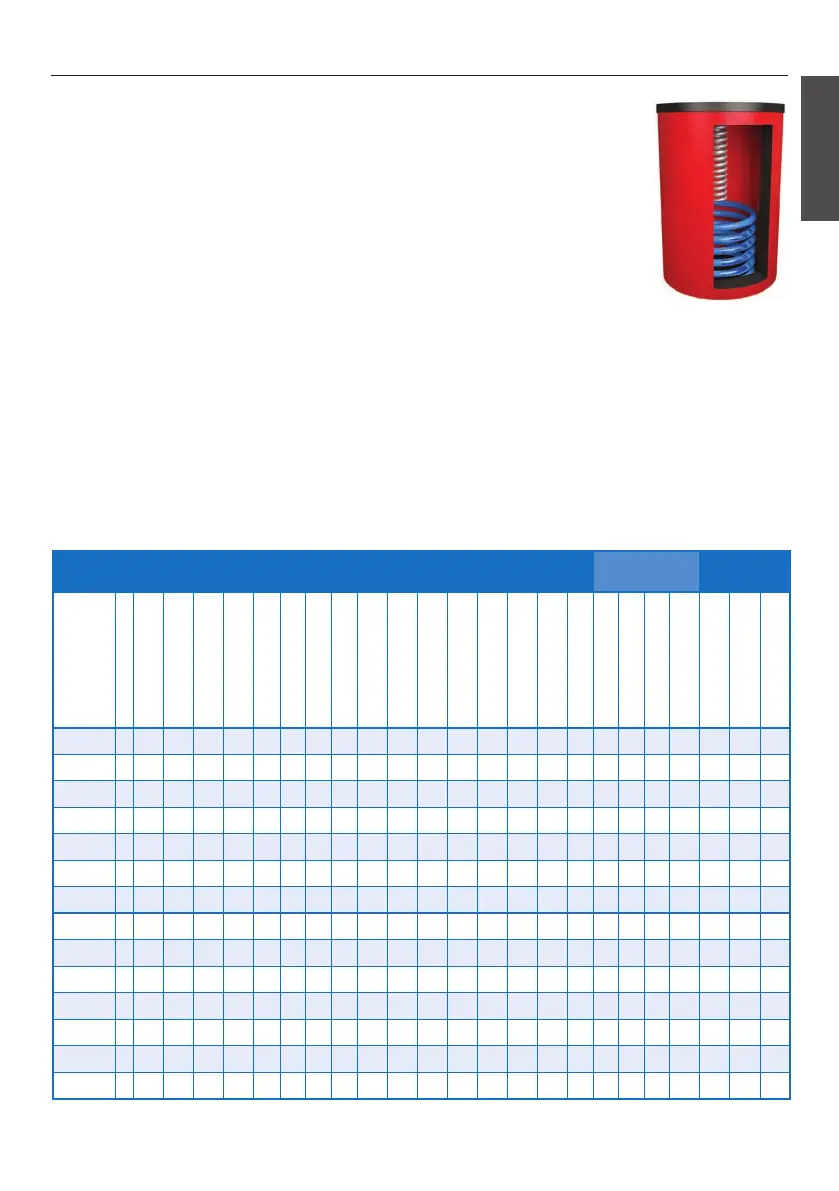

Akumulačné nádrže ATTACK TUV, TUVS sú vyrobené zkvalitnej ocele aslú-
žia nielen na akumuláciu vody pre vykurovanie, ale sú navrhnuté pre prípravu
TÚV vnerezovej špirále. Model ATTACK TUVS je navyše osadený jedným vý-
menníkom na pripojenie do solárneho systému.
ATTACK TUV: 9× nátrubok G1 ½", 5× nátrubok G½", 2× nátrubok G1" – TÚV
ATTACK TUVS: 9× nátrubok G1 ½", 5× nátrubok G½", 2× nátrubok G1" –so-
lárny okruh, 2×nátrubok G1 ¼" – TÚV
LEGENDA KAKUMULAČNÝM NÁDRŽIAM
1 – Stúpačka kotol . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Voľne kdispozícii . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektrická vykurovacia špirála (EL) . . . . . . . 1 ½"
4 – Voľne kdispozícii . . . . . . . . . . . . . . . . . . 1 ½"
5 – Spiatočka vykurovací okruh . . . . . . . . . . . 1 ½"
6 – Stúpačka vykurovací okruh (radiátory) . . . . 1 ½"
7 – Stúpačka vykurovací okruh (podlaha) . . . . 1 ½"
8 – Spiatočka plyn., olej. apeletový kotol . . . . 1 ½"
9 – Spiatočka kotol na drevo . . . . . . . . . . . . . 1 ½"
10 – Snímač solárneho systému, alebo kúrenia . . ½"
AS – Stúpačka solárneho systému . . . . . . . . . . 1"
RS – Spiatočka solárneho systému . . . . . . . . . . 1"
D1 – Priemer bez izolácie
D2 – Priemer sizoláciou
AF – Studená pitná voda . . . . . . . . . . . . . . . 1 ¼"
AC – Teplá úžitková voda . . . . . . . . . . . . . . . 1 ¼"
TECHNICKÉ PARAMETRE
Zásobník
Solárny
výmenník
Zásobník
Typ Trieda energ. účinnost Poloha 1 – 6 Poloha 2 – 7 Poloha 3 (EL) L– max. dĺžka elektrické- ho vykurovacieho telesa P
oloha 4 – 8
Poloha 5 – 9 Poloha RS Poloha AS ∅ D1 – Priemer bez izolácie ∅ D2 – Priemer sizoláciou Výška R– Sklopný rozmer bez izol. Minimálna inštalačná výška Max. pracovná teplota (°C) Statická strata (W) Max. pracovný tlak (bar) Plocha výmenníka (m²) Objem výmenníka (l) Max. pracovný tlak (bar) Max. pracovná teplota (°C) Plocha výmenníka TÚV (m²) Objem (l) Hmotnosť (kg)
TUV500K C 1405 1013 771 600 621 230 - - 650 850 1631 1717 1831 95 - 3 - - - - 6,25 474 183
TUV600K - 1515 1123 794 650 684 245 - - 700 900 1754 1841 1954 95 99 3 - - - - 6,25 605 194
TUV800K - 1545 1135 846 735 725 315 - - 790 990
1806 1898 2006 95 105 3 - - - - 6,25 713 209
TUV1000K - 1735 1255 1036 735 775 295 - - 790 990
1996 2081 2196 95 121 3 - - - - 6,25 891 218
TUV1250K - 1655 1175 988 880 695 285 - - 950 1150
1948 2064 2148 95 142 3 - - - - 6,25 1239 257
TUV1500K - 1755 1345 1072 920 820 375 - -
1000 1200 2032 2160 2232 95 161 3 - - - - 6,25 1420 298
TUV2000K - 1955
1408 1314 1000 862 315 - - 1100 1300 2274 2390 2474 95 188 3 - - - - 6,25 1960 333
TUVS500K C 1405 1013 771 600 621 230 230 710 650 850 1631 1717 1831 95 - 3 1,8 11,9 10 110 6,25 474 220
TUVS600K - 1515 1123 794 650 684 245 245 725 700 900 1754 1841 1954 95 99 3 1,8 11,9 10 110 6,25 605 232
TUVS800K - 1545 1135 846 735 725 315 315 725 790 990
1806 1898 2006 95 105 3 2,4 15,9 10 110 6,25 713 244
TUVS1000K - 1735 1255 1036 735 775 295 295 860 790 990
1996 2081 2196 95 121 3 3 19,8 10 110 6,25 891 274
TUVS1250K - 1655 1175 988 880 695 285 285 850 950 1150
1948 2064 2148 95 142 3 3 19,8 10 110 6,25 1239 313
TUVS1500K - 1755 1345 1072 920 820 375 375 895
1000 1200 2032 2160 2232 95 161 3 3,6 19,8 10 110 6,25 1420 362
TUVS2000K - 1955
1408 1314 1000 862 315 315 843 1100 1300 2274 2390 2474 95 188 3 4,2 23,7 10 110 6,25 1960 394
