ATTACK AK Series - Page 111

DE
11
PUFFERSPEICHER
BESCHREIBUNG

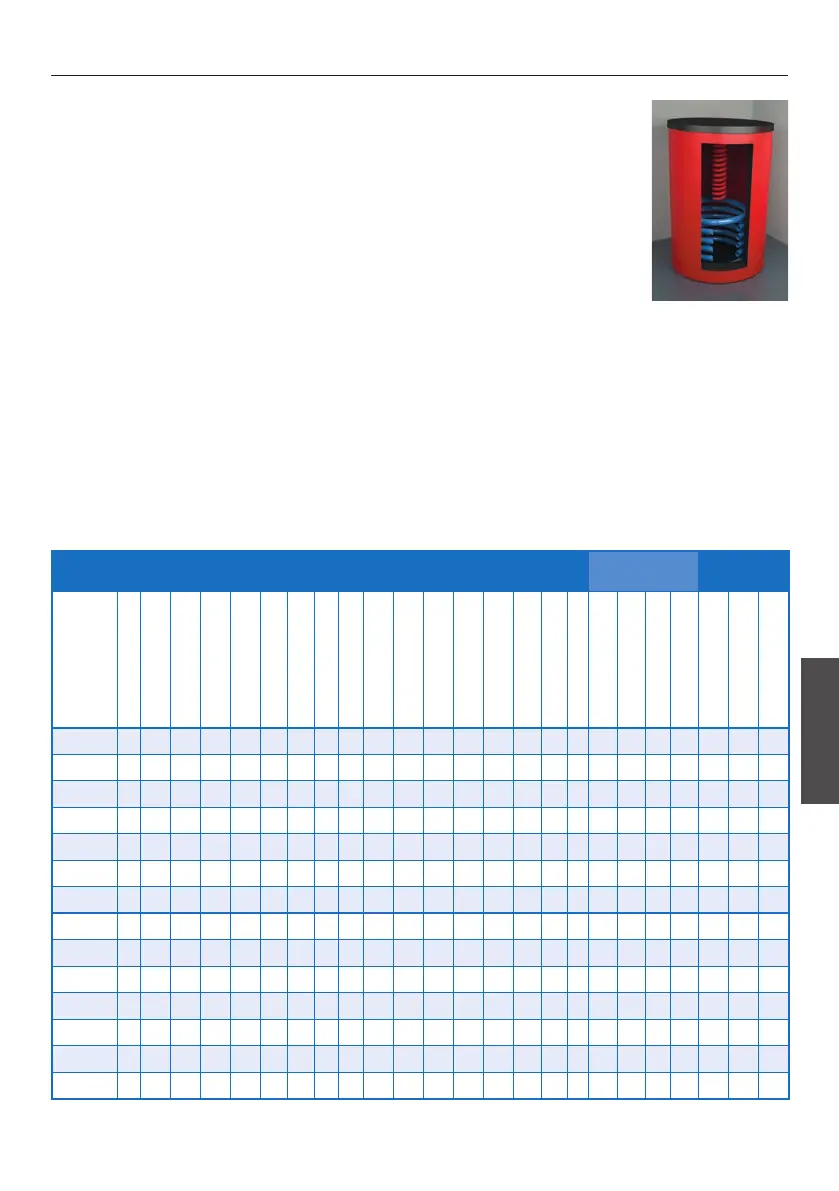

The accumulation tanks ATTACK TUV, TUVS are made from aquality steel and they
serve for accumulation of the heating water as well as for the WBW preparation in
awater coil. The ATTACK TUVS model is accessorized with an extra exchanger for
connection to the solar system.
ATTACK TUV: 9× Ansatzrohr G1 ½", 5× Ansatzrohr G½", 2× Ansatzrohr G1" – WBW
ATTACK TUVS: 9× Ansatzrohr G1 ½", 5× Ansatzrohr G½", 2× Ansatzrohr G1" – Solar-
kreis, 2× Ansatzrohr G1 ¼" – WBW
DIE LEGENDE ZUM PUFFERSPEICHER
1 – Vorlauf Kessel . . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Frei verfügbar . . . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektro-Heizstab (EL) . . . . . . . . . . . . . . . 1 ½"
4 – Frei verfügbar . . . . . . . . . . . . . . . . . . . . 1 ½"
5 – Rücklauf Heizungskreis . . . . . . . . . . . . . . 1 ½"
6 – Vorlauf Heizungskreis (Heizkörper) . . . . . . 1 ½"
7 – Vorlauf Heizungskreis (Fußboden) . . . . . . . 1 ½"
8 – Rücklauf Gas-, Öl und Pelletskessel . . . . . . 1 ½"
9 – Rücklauf Holzkessel . . . . . . . . . . . . . . . . 1 ½"
10 – Fühler Solar oder Heizung . . . . . . . . . . . . ½"
AS – Solarvorlauf . . . . . . . . . . . . . . . . . . . . . 1"
RS – Solarrücklauf . . . . . . . . . . . . . . . . . . . . . 1"
D1 – Durchmesse ohne Isolierung
D2 – Durchmesse mit Isolierung
AF – Kaltes Trinkwasser . . . . . . . . . . . . . . . 1 ¼"
AC – Warmes Brauchwasser . . . . . . . . . . . . 1 ¼"
TECHNISCHEANGABE
Speicher
Solar-
austauscher
Speicher
Typ Energieezienzklasse Position 1–6 Position 2–7 Position 3 (EL) L – max. dĺžka Länge el. Heizkörper Position 4–8 Position5–9 Position RS Position AS ∅ D1 – Durchmesser ohne Isolation ∅ D2 – Durchmesser mit Isolation Höhe R – Kipmass ohne Isolation. Minimale Installations höhe Max. Betriebstempera- tur (°C) Statischer Verlust (W) Max. Betriebsdruck (bar) Fläche des Austauschers (m²) Inhalt des Austauschers (l) Max. Betriebsdruck (bar) Max. Betriebstempera- tur (°C) Fläche des Austauschers BW (m²) Inhalt (l) Gewicht (kg)
TUV500K C 1405 1013 771 600 621 230 - - 650 850 1631 1717 1831 95 - 3 - - - - 6,25 474 183
TUV600K
- 1515 1123 794 650 684 245 - - 700 900 1754 1841 1954 95 99 3 - - - - 6,25 605 194
TUV800K
- 1545 1135 846 735 725 315 - - 790 990 1806 1898 2006 95 105 3 - - - - 6,25 713 209
TUV1000K
- 1735 1255 1036 735 775 295 - - 790 990 1996 2081 2196 95 121 3 - - - - 6,25 891 218
TUV1250K
- 1655 1175 988 880 695 285 - - 950 1150 1948 2064 2148 95 142 3 - - - - 6,25 1239 257
TUV1500K
- 1755 1345 1072 920 820 375 - - 1000 1200 2032 2160 2232 95 161 3 - - - - 6,25 1420 298
TUV2000K
- 1955 1408 1314 1000 862 315 - - 1100 1300 2274 2390 2474 95 188 3 - - - - 6,25 1960 333
TUVS500K C
1405 1013 771 600 621 230 230 710 650 850 1631 1717 1831 95 - 3 1,8 11,9 10 110 6,25 474 220
TUVS600K
- 1515 1123 794 650 684 245 245 725 700 900 1754 1841 1954 95 99 3 1,8 11,9 10 110 6,25 605 232
TUVS800K
- 1545 1135 846 735 725 315 315 725 790 990 1806 1898 2006 95 105 3 2,4 15,9 10 110 6,25 713 244
TUVS1000K
- 1735 1255 1036 735 775 295 295 860 790 990 1996 2081 2196 95 121 3 3 19,8 10 110 6,25 891 274
TUVS1250K
- 1655 1175 988 880 695 285 285 850 950 1150 1948 2064 2148 95 142 3 3 19,8 10 110 6,25 1239 313
TUVS1500K
- 1755 1345 1072 920 820 375 375 895 1000 1200 2032 2160 2232 95 161 3 3,6 19,8 10 110 6,25 1420 362
TUVS2000K
- 1955 1408 1314 1000 862 315 315 843 1100 1300 2274 2390 2474 95 188 3 4,2 23,7 10 110 6,25 1960 394
