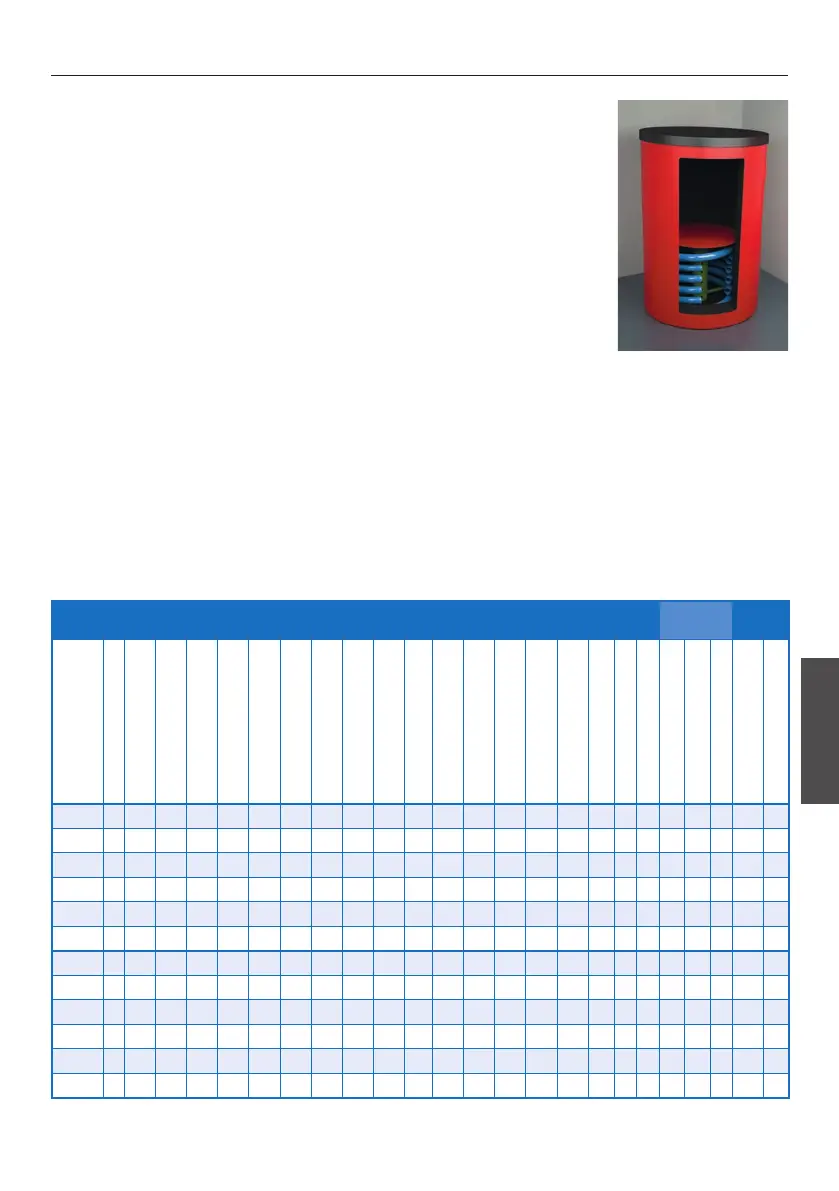

PUFFERSPEICHER
BESCHREIBUNG
ATTACK S – basiert auf dem Typ ATTACK AK. In Speicher befindet sich ein in-
stallierter Disk und eine Schichtenrohr, die die Wasserschichtung laut der Tem-
peratur ermöglicht. Dieser Konstruktionsartikel versichert verschiedene Wär-
meschichten auf den Ein- und Ausgängen. ATTACK SS – basiert auf dem Typ
ATTACK AS und ATTACK S. Er ist dazu mit einem Austauscher für den Anschluss
in den Solaraustauschern ausgestattet.
ATTACK S: 10× Ansatzrohr G1 ½", 5× Ansatzrohr G½"
ATTACK SS: 10× Ansatzrohr G 1 ½", 5× Ansatzrohr G ½", 2× Ansatzrohr G1"
– Solarkreis
DIE LEGENDE ZUM SCHICHTPUFFERSPEICHER
1 – Vorlauf Kessel . . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Frei verfügbar . . . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektro-Heizstab (EL) . . . . . . . . . . . . . . . 1 ½"
4 – Frei verfügbar . . . . . . . . . . . . . . . . . . . . 1 ½"
5 – Rücklauf Heizungskreis . . . . . . . . . . . . . . 1 ½"
6 – Vorlauf Heizungskreis (Heizkörper) . . . . . . 1 ½"
7 – Vorlauf Heizungskreis (Fußboden) . . . . . . . 1 ½"
8 – Rücklauf Gas-, Öl und Pelletskessel . . . . . . 1 ½"
9 – Rücklauf Holzkessel . . . . . . . . . . . . . . . . 1 ½"
10 – Fühler Solar oder Heizung . . . . . . . . . . . . ½"
AS – Solarvorlauf . . . . . . . . . . . . . . . . . . . . . 1"
RS – Solarrücklauf . . . . . . . . . . . . . . . . . . . . . 1"
SF – Obersolarfühler . . . . . . . . . . . . . . . . . . . ½"
SU – Untersolarfühler . . . . . . . . . . . . . . . . . . ½"
D1 – Durchmesse ohne Isolation
D2 – Durchmesse mit Isolation
TECHNISCHEANGABE
Speicher
Solar-
austauscher
Speicher
Typ Energieezienzklasse Position 1–6 Position 2–7 Position 3 L – max. Länge el. Heizkörper Position 4–8 Position 5–9 Position SU Position SF Position RS Position AS ∅ D1 – Durchmesser ohne Isolation ∅ D2 – Durchmesser mit Isolation 100 mm Höhe Höhe mit Isolation 100 mm R – Kipmass ohne Isolation Max. Betriebstemperatur (°C) Statischer Verlust (W) Max. Betriebsdruck (bar) Austauscheräche (m²) Inhalt des Austauschers (l) Max. Betriebsdruck (bar) Inhalt (l) Gewicht (kg)
S500K C 1405 1013 871 700 621 230 461 1209 - - 650 850 1680 1730 1698 95 - 3 - - - 488 102
S800K - 1545 1135 946 840 725 315 491 1340 - - 790 990 1842 1892 1898 95 105 3 - - - 713 132
S1000K - 1735 1255 1036 840 775 295 577 1495 - - 790 990 2031 2082 2081 95 121 3 - - - 891 141
S1250K - 1655 1175 988 1000 695 285 565 1415 - - 950 1150 1975 2025 2064 95 142 3 - - - 1239 186
S1500K - 1755 1345 1072 1050 820 375 653 1545 - - 1000 1200 2100 2150 2160 95 161 3 - - - 1420 232
S2000K - 1955 1408 1314 1150 862 315 685 1682 - - 1100 1300 2309 2356 2390 95 188 3 - - - 1960 330
SS500K C 1405 1013 871 700 621 230 461 1209 230 710 650 850 1680 1730 1698 95 - 3 1,8 11,9 10 488 139
SS800K - 1545 1135 946 840 725 315 491 1340 315 725 790 990 1842 1892 1898 95 105 3 2,4 15,9 10 713 173
SS1000K - 1735 1255 1036 840 775 295 577 1495 295 860 790 990 2031 2082 2081 95 121 3 3 19,8 10 891 197
SS1250K - 1655 1175 988 1000 695 285 565 1415 285 850 950 1150 1975 2025 2064 95 142 3 3 19,8 10 1239 243
SS1500K - 1755 1345 1072 1050 820 375 653 1545 375 895 1000 1200 2100 2150 2160 95 161 3 3,6 23,7 10 1420 296
SS2000K - 1955 1408 1314 1150 862 315 685 1682 315 665 1100 1300 2309 2356 2390 95 188 3 4,2 27,7 10 1960 330
