ATTACK AK Series - Page 13

13
AKUMULAČNÉ NÁDRŽE
SK
POPIS
ATTACK S– vychádza ztypu ATTACK AK. Vo vnútri zásobníka je inšta-
lovaný disk a stratikačná rúra, ktoré umožňujú vrstvenie vody podľa
teploty. Tento konštrukčný prvok zabezpečuje rôzne teplotné vrstvy pri
vstupoch, ako aj výstupoch.

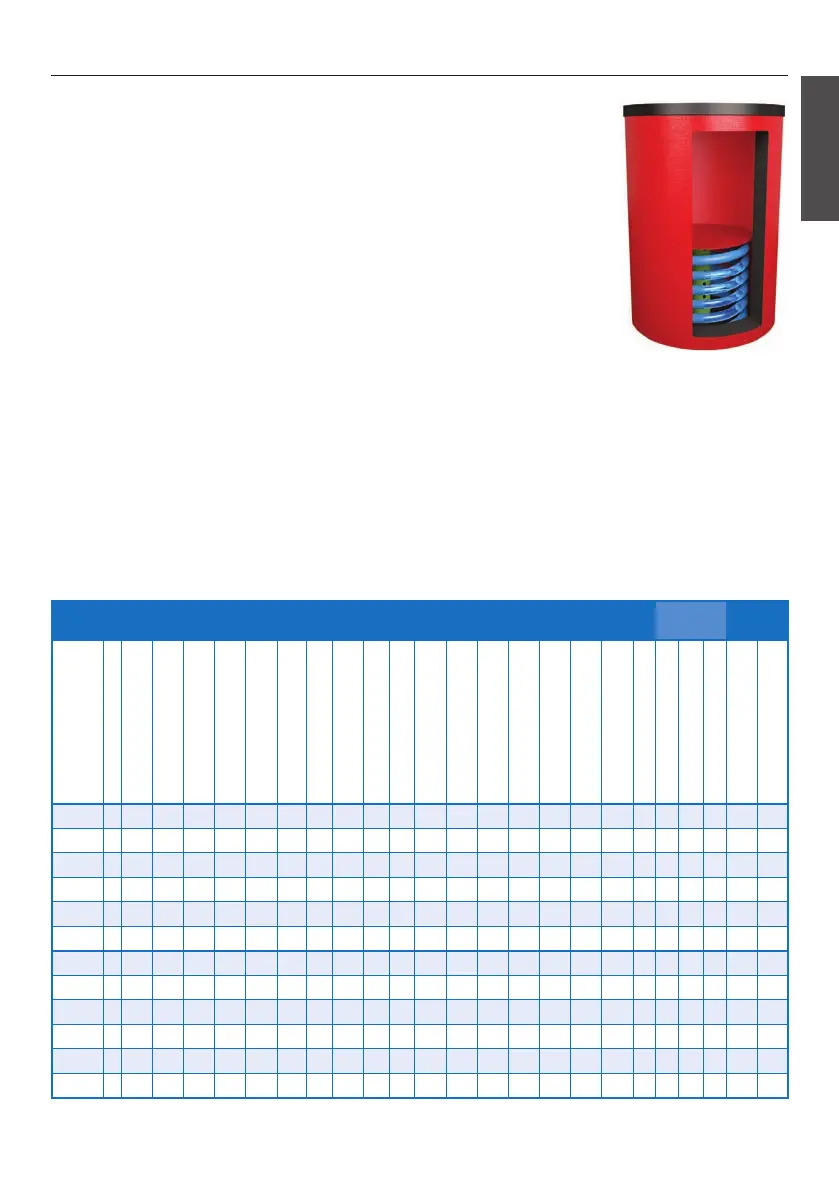

ATTACK SS – vychádza ztypu ATTACK AS aATTACK S. Je navyše osade-
ná jedným výmenníkom na pripojenie do solárneho systému.
ATTACK S: 10× nátrubok G1 ½", 5× nátrubok G½"
ATTACK SS: 10× nátrubok G1 ½", 5× nátrubok G½", 2× nátrubok G1" –
solárny okruh
LEGENDA KAKUMULAČNÝM NÁDRŽIAM
1 – Stúpačka kotol . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Voľne kdispozícii . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektrická vykurovacia špirála (EL) . . . . . . . 1 ½"
4 – Voľne kdispozícii . . . . . . . . . . . . . . . . . . 1 ½"
5 – Spiatočka vykurovací okruh . . . . . . . . . . . 1 ½"
6 – Stúpačka vykurovací okruh (radiátory) . . . . 1 ½"
7 – Stúpačka vykurovací okruh (podlaha) . . . . 1 ½"
8 – Spiatočka plyn., olej. apeletový kotol . . . . 1 ½"
9 – Spiatočka kotol na drevo . . . . . . . . . . . . . 1 ½"
10 – Snímač solárneho systému, alebo kúrenia . . ½"
AS – Stúpačka solárneho systému . . . . . . . . . . 1"
RS – Spiatočka solárneho systému . . . . . . . . . . 1"
SF – Horný solárny snímač . . . . . . . . . . . . . . . ½"
SU – Spodný solárny snímač . . . . . . . . . . . . . . ½"
D1 – Priemer bez izolácie
D2 – Priemer sizoláciou
TECHNICKÉ PARAMETRE
Zásobník
Solárny
výmenník
Zásobník
Typ Trieda energetickej účinnosti Poloha 1 – 6 Poloha 2 – 7 Poloha 3 L– max. dĺžka elektrického vykurovacieho telesa Poloha 4 – 8 Poloha 5 – 9 Poloha SU Poloha SF Poloha RS Poloha AS ∅ D1 – Priemer bez izolácie ∅ D2 – Priemer sizoláciou 100 mm Výška Výška sizoláciou 100 mm R– Sklopný rozmer bez izolácie Max. pracovná teplota (°C) Statická strata (W) Max. pracovný tlak (bar) Plocha výmenníka (m²) Objem výmenníka (l) Max. pracovný tlak (bar) Objem (l) Hmotnosť (kg)
S500K C 1405 1013 871 700 621 230 461 1209 - - 650 850 1680 1730 1698 95 - 3 - - - 488 102
S800K - 1545 1135 946 840 725 315 491 1340 - - 790 990 1842 1892 1898 95 105 3 - - - 713 132
S1000K - 1735 1255 1036 840 775 295 577 1495 - - 790 990 2031 2082 2081 95 121 3 - - - 891 141
S1250K - 1655 1175 988 1000 695 285 565 1415 - - 950 1150 1975 2025 2064 95 142 3 - - - 1239 186
S1500K - 1755 1345 1072 1050 820 375 653 1545 - - 1000 1200 2100 2150 2160 95 161 3 - - - 1420 232
S2000K - 1955 1408 1314 1150 862 315 685 1682 - - 1100 1300 2309 2356 2390 95 188 3 - - - 1960 330
SS500K C 1405 1013 871 700 621 230 461 1209 230 710 650 850 1680 1730 1698 95 - 3 1,8 11,9 10 488 139
SS800K - 1545 1135 946 840 725 315 491 1340 315 725 790 990 1842 1892 1898 95 105 3 2,4 15,9 10 713 173
SS1000K - 1735 1255 1036 840 775 295 577 1495 295 860 790 990 2031 2082 2081 95 121 3 3 19,8 10 891 197
SS1250K - 1655 1175 988 1000 695 285 565 1415 285 850 950 1150 1975 2025 2064 95 142 3 3 19,8 10 1239 243
SS1500K - 1755 1345 1072 1050 820 375 653 1545 375 895 1000 1200 2100 2150 2160 95 161 3 3,6 23,7 10 1420 296
SS2000K - 1955 1408 1314 1150 862 315 685 1682 315 665 1100 1300 2309 2356 2390 95 188 3 4,2 27,7 10 1960 330
