7
AKUMULAČNÍ NÁDRŽE
CZ
POPIS
Akumulační nádrže ATTACK AK, AS jsou vyrobeny zkvalitní ocele pro akumulaci
anáslednou distribuci tepelné energie z kotle na biomasu např. ATTACK SLX,
DPX, DP, PELLET 30 AUTOMATIC Plus, WOOD&PELLET apod. Model ATTACK
AS je navíc osazen jedním výměníkem pro připojení do solárního systému.
ATTACK AK: 9× nátrubek G1 ½", 4× nátrubek G½"
ATTACK AS: 9× nátrubek G1 ½", 4× nátrubek G½", 2× nátr. G1" – solární okruh
LEGENDA KAKUMULAČNÍM NÁDRŽÍM
1 – Stupačka kotel . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Volně kdispozici . . . . . . . . . . . . . . . . . . 1 ½"
3 – Volně kdispozici . . . . . . . . . . . . . . . . . . 1 ½"
4 – Zpátečka topný okruh . . . . . . . . . . . . . . 1 ½"
5 – Stupačka topný okruh (radiátory) . . . . . . . 1 ½"
6 – Stupačka topný okruh (podlaha) . . . . . . . . 1 ½"
7 – Zpátečka plyn., olej. apeletový kotel . . . . . 1 ½"
8 – Zpátečka kotel na dřevo . . . . . . . . . . . . . 1 ½"
9 – Snímač solárního systému, nebo topení . . . . ½"
AS – Stupačka solárního systému . . . . . . . . . . . 1"
RS – Zpátečka solárního systému . . . . . . . . . . . 1"
D1 – Průměr bez izolace
D2 – Průměr sizolací

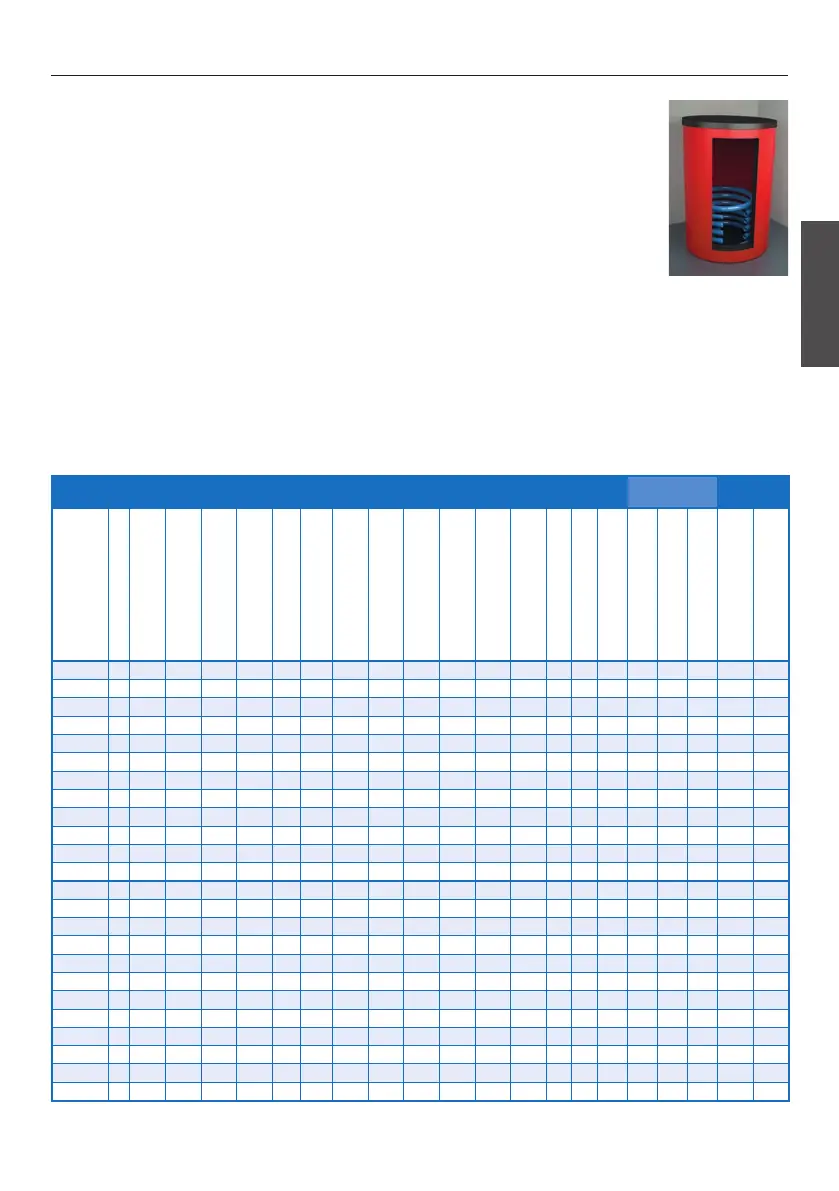

TECHNICKÉ PARAMETRY
Zásobník
Solární
výměník
Zásobník
Typ Convert to Color Space Poloha 1–5 Poloha 2–6 Poloha 3–7 Poloha 4–8 Poloha RS Poloha AS L – max. délka elektrického topného tělesa ∅ D1 – Průměr bez izolace ∅ D2 – Průměr sizolací 100 mm Výška Výška sizolací 100 mm R– sklopný rozměr bez izolace Max. provozní tlak (bar) Statická ztráta Max. provozní teplota (°C) Plocha výměníku (m²) Objem výměníku (l) Max. provozní tlak (bar) Objem (l) Hmotnost (kg)
AK200K C 925 705 455 205 - - 550 500 700 1140 1190 1157 3 65 95 - - - 204 46
AK300K C 1110 790 460 210 - - 600 550 750 1350 1400 1368 3 78 95 - - - 289 60
AK400K C 1120 815 515 210 - - 700 650 850 1380 1430 1402 3 87 95 - - - 405 73
AK500K C 1405 1013 621 230 - - 700 650 850 1660 1710 1678 3 94 95 - - - 488 81
AK800K - 1545 1135 725 315 - - 840 790 990 1840 1890 1864 3 108 95 - - - 732 109
AK1000K - 1735 1255 775 295 - - 840 790 990 2030 2080 2052 3 127 95 - - - 915 118
AK1500K - 1755 1345 820 375 - - 1050 1000 1200 2095 2145 2142 3 162 95 - - - 1449 201
AK2000K - 1955 1409 862 315 - - 1150 1100 1300 2310 2360 2353 3 189 95 - - - 1980 235
AK2500K - 2005 1465 915 375 - - 1250 1200 1400 2387 2437 2438 3 - 95 - - - 2435 271
AK3000K - 2205 1600 985 375 - - 1300 1250 1450 2596 2646 2643 3 - 95 - - - 2915 363
AK4000K - 2385 1730 1065 405 - - 1450 1400 1600 2819 2869 2872 3 - 95 - - - 3819 475
AK5000K - 2285 1680 1065 455 - - 1650 1600 1800 2770 2820 2845 3 - 95 - - - 4940 578
AS200K C 925 705 455 205 205 545 550 500 700 1140 1190 1157 3 64 95 0,9 6 10 198 63
AS300K C 1110 790 460 210 210 610 600 550 750 1350 1400 1368 3 77 95 1,2 7,9 10 283 83
AS400K C 1120 815 515 210 210 610 700 650 850 1380 1430 1402 3 84 95 1,5 10 10 388 103
AS500K C 1405 1013 621 230 230 710 700 650 850 1660 1710 1678 3 92 95 1,8 11,9 10 474 118
AS800K - 1545 1135 725 315 315 725 840 790 990 1840 1890 1864 3 105 95 2,4
15,9 10 7
13 157
AS1000K - 1735 1255 775 295 295 860 840 790 990 2030 2080 2052 3 121 95 3 19,8 10 891 172
AS1500K - 1755 1345 820 375 375 895 1050 1000 1200 2095 2145 2142 3 161 95 3,6 23,7 10 1420 265
AS2000K - 1955 1409 862 315 315 843 1150 1100 1300 2310 2360 2353 3 188 95 4,2 23,7 10 1960 296
AS2500K - 2005 1465 915 375 375 1095 1250 1200 1400 2387 2437 2438 3 - 95 4,2 27,7 10 2410 345
AS3000K - 2205 1600 985 375 375 1095 1300 1250 1450 2596 2646 2643 3 - 95 4,2 27,7 10 2890 446
AS4000K - 2385 1730 1065 405 405 1125 1450 1400 1600 2819 2869 2872 3 - 95 5 33 10 3779 568
AS5000K - 2285 1680 1065 455 455 1175 1650 1600 1800 2770 2820 2845 3 - 95 6 39,6 10 4880 687
