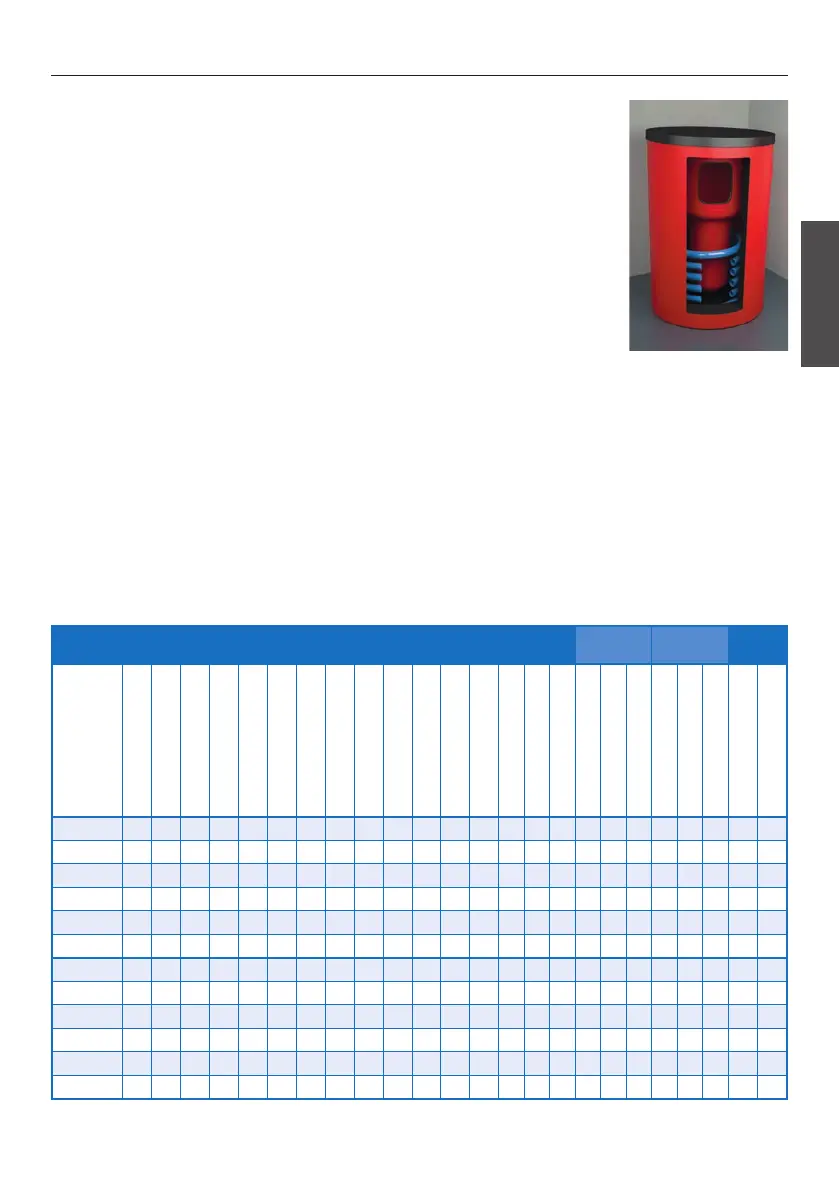

AKUMULAČNÍ NÁDRŽE
CZ
POPIS
Akumulační nádrže ATTACK HR, HRS jsou vyrobeny zkvalitní ocele aslouží
nejen kakumulaci vody pro topení, ale ina výrobu TUV svnitřním smaltova-
ným zásobníkem. Model ATTACK HRS j
e navíc osazen jedním výměníkem
pro připojení do solárního systému.
Tyto typy nádrží mají zabudovanou hořčíkovou anodu vzásobníku TUV pro
zvýšení odolnosti vůči korozi. V horní části je zabudovaný manuální odvzduš-
ňovací ventil.
ATTACK HR: 9× nátrubek G1 ½", 6× nátrubek G½"
ATTACK HRS: 9× nátrubek G1 ½", 6× nátr. G½", 2× nátr. G1" – solární okruh
LEGENDA KAKUMULAČNÍM NÁDRŽÍM
1 – Stupačka kotel . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Volně kdispozici . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektrická topná spirála (EL) . . . . . . . . . . . 1 ½"
4 – Volně kdispozici . . . . . . . . . . . . . . . . . . 1 ½"
5 – Zpátečka topný okruh . . . . . . . . . . . . . . 1 ½"
6 – Stupačka topný okruh (radiátory) . . . . . . . 1 ½"
7 – Stupačka topný okruh (podlaha) . . . . . . . . 1 ½"
8 – Zpátečka plyn., olej. apeletový kotel . . . . . 1 ½"
9 – Zpátečka kotel na dřevo . . . . . . . . . . . . . 1 ½"
10 – Snímač solárního systému, nebo topení . . . ½"
AS – Stupačka solárního systému . . . . . . . . . . . 1"
RS – Zpátečka solárního systému . . . . . . . . . . . 1"
D1 – Průměr bez izolace
D2 – Průměr sizolací
CN – Čerpadlo cirkulační nádrže . . . . . . . . . . . ¾"
AF – Studená pitná voda . . . . . . . . . . . . . . . . ¾"
AC – Teplá užitková voda . . . . . . . . . . . . . . . . ¾"
MA – Hořčíková anoda . . . . . . . . . . . . . . . . . . –
TECHNICKÉ PARAMETRY
Zásobník
Solární
výměník
Vnitřní
zásobník
Zásobník
Typ Poloha 1–6 Poloha 2–7 Poloha 3 L– max. délka elektrického topného tělesa Poloha 4–8 Poloha 5–9 Poloha RS Poloha AS ∅ D1 – průměr bez izolace ∅ D2 – průměr sizolací 100 mm Výška Výška sizolací 100 mm R– sklopný rozměr bez izolace Max. provozní teplota (°C) Statická ztráta Max. provozní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. provozní tlak (bar) Objem (l) Max. provozní teplota (°C) Max. provozní tlak (bar) Objem (l) Hmotnost (kg)
HR600K 1515 1123 794 650 684 245 - - 700 900 1754 1854 1841 95 99 3 - - - 170 95 6 435 161
HR800K 1545 1135 846 735 725 315 - - 790 990 1806 1906 1898 95 105 3 - - - 170 95 6 543 176
HR1000K 1735 1255 1036 735 775 295 - - 790 990 1996 2096 2081 95 121 3 - - - 170 95 6 721 185
HR1250K 1655 1175 988 880 695 285 - - 950 1150 1948 2048 2064 95 142 3 - - - 170 95 6 1069 225
HR1500K 1755 1345 1072 920 820 375 - - 1000 1200 2032 2132 2160 95 161 3 - - - 170 95 6 1250 265
HR2000K 1955 1408 1314 1000 862 315 - - 1100 1300 2274 2374 2390 95 188 3 - - - 170 95 6 1790 361
HRS600K 1515 1123 794 650 684 245 245 725 700 900 1754 1854 1841 95 99 3 1,8 11,9 10 170 95 6 435 199
HRS800K 1545 1135 846 735 725 315 315 725 790 990 1806 1906 1898 95 105 3 2,4 15,9 10 170 95 6 543 218
HRS1000K 1735 1255 1036 735 775 295 295 860 790 990 1996 2096 2081 95 121 3 3 19,8 10 170 95 6 721 241
HRS1250K 1655 1175 988 880 695 285 285 850 950 1150 1948 2048 2064 95 142 3 3 19,8 10 170 95 6 1069 280
HRS1500K 1755 1345 1072 920 820 375 375 895 1000 1200 2032 2132 2160 95 161 3 3,6 19,8 10 170 95 6 1250 328
HRS2000K 1955 1408 1314 1000 862 315 315 843 1100 1300 2274 2374 2390 95 188 3 4,2 23,7 10 170 95 6 1790 361
