AKUMULAČNÍ NÁDRŽE
CZ
POPIS

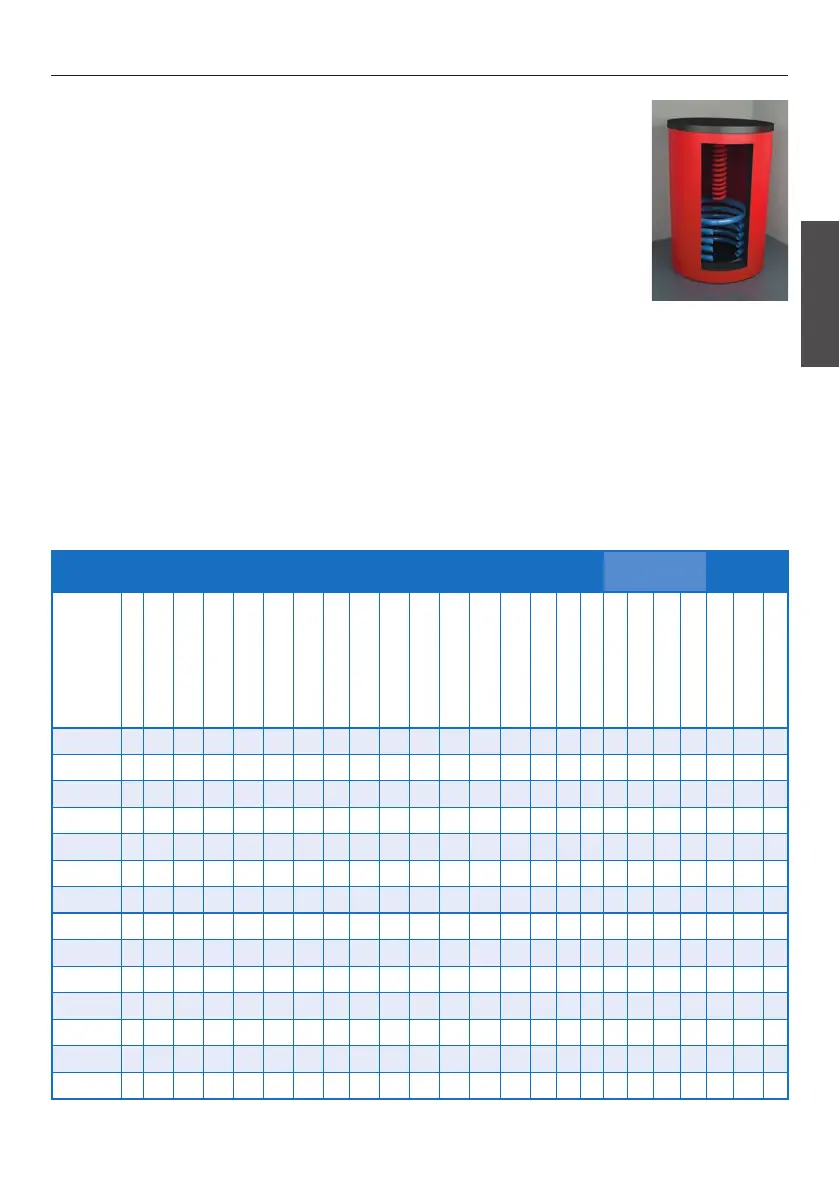

Akumulační nádrže ATTACK TUV, TUVS jsou vyrobeny zkvalitní oceli aslouží
nejen kakumulaci vody pro vytápění, ale jsou navrženy pro přípravu TUV vne-
rezové spirále. Model ATTACK TUVS je navíc osazen jedním výměníkem pro
připojení do solárního systému.
ATTACK TUV: 9× nátrubek G1 ½", 5× nátrubek G½", 2× nátrubek G1" – TUV
ATTACK TUVS: 9× nátrubek G1 ½", 5× nátrubek G½", 2× nátrubek G1" –solár-
ní okruh, 2×nátrubek G1 ¼" – TUV
LEGENDA KAKUMULAČNÍM NÁDRŽÍM
1 – Stupačka kotel . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Volně kdispozici . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektrická topná spirala (EL) . . . . . . . . . . . 1 ½"
4 – Volně kdispozici . . . . . . . . . . . . . . . . . . 1 ½"
5 – Zpátečka topný okruh . . . . . . . . . . . . . . 1 ½"
6 – Stupačka topný okruh (radiátory) . . . . . . . 1 ½"
7 – Stupačka topný okruh (podlaha) . . . . . . . . 1 ½"
8 – Zpátečka plyn., olej. apeletový kotel . . . . . 1 ½"
9 – Zpátečka kotel na dřevo . . . . . . . . . . . . . 1 ½"
10 – Snímač solárního systému, nebo topení . . . ½"
AS – Stupačka solárního systému . . . . . . . . . . . 1"
RS – Zpátečka solárního systému . . . . . . . . . . . 1"
D1 – Pruměr bez izolace
D2 – Pruměr sizolací
AF – Studená pitná voda . . . . . . . . . . . . . . 1 ¼"
AC – Teplá užitková voda . . . . . . . . . . . . . . 1 ¼"
TECHNICKÉ PARAMETRY
Zásobník
Solární
výměník
Zásobník
Typ Convert to Color Space Poloha 1–6 Poloha 2–7 Poloha 3 (EL) L– max. délka elektrické- ho topného tělesa Poloha 4–8 Poloha 5–9 Poloha RS Poloha AS ∅ D1 – průměr bez izolace ∅ D2 – průměr sizolací 100 mm Výška R– sklopný rozměr bez izolace Minimální instalační výška Max. provozní teplota (°C) Statická ztráta Max. provozní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. provozní tlak (bar) Max. provozní teplota (°C) Plocha výměníku TUV (m²) Objem (l) Hmotnost (kg)
TUV500K C 1405 1013 771 600 621 230 - - 650 850 1631 1717 1831 95 - 3 - - - - 6,25 474 183
TUV600K
- 1515 1123 794 650 684 245 - - 700 900 1754 1841 1954 95 99 3 - - - - 6,25 605 194
TUV800K
- 1545 1135 846 735 725 315 - - 790 990 1806 1898 2006 95 105 3 - - - - 6,25 713 209
TUV1000K
- 1735 1255 1036 735 775 295 - - 790 990 1996 2081 2196 95 121 3 - - - - 6,25 891 218
TUV1250K
- 1655 1175 988 880 695 285 - - 950 1150 1948 2064 2148 95 142 3 - - - - 6,25 1239 257
TUV1500K
- 1755 1345 1072 920 820 375 - - 1000 1200 2032 2160 2232 95 161 3 - - - - 6,25 1420 298
TUV2000K
- 1955 1408 1314 1000 862 315 - - 1100 1300 2274 2390 2474 95 188 3 - - - - 6,25 1960 333
TUVS500K C
1405 1013 771 600 621 230 230 710 650 850 1631 1717 1831 95 - 3 1,8 11,9 10 110 6,25 474 220
TUVS600K
- 1515 1123 794 650 684 245 245 725 700 900 1754 1841 1954 95 99 3 1,8 11,9 10 110 6,25 605 232
TUVS800K
- 1545 1135 846 735 725 315 315 725 790 990 1806 1898 2006 95 105 3 2,4 15,9 10 110 6,25 713 244
TUVS1000K
- 1735 1255 1036 735 775 295 295 860 790 990 1996 2081 2196 95 121 3 3 19,8 10 110 6,25 891 274
TUVS1250K
- 1655 1175 988 880 695 285 285 850 950 1150 1948 2064 2148 95 142 3 3 19,8 10 110 6,25 1239 313
TUVS1500K
- 1755 1345 1072 920 820 375 375 895 1000 1200 2032 2160 2232 95 161 3 3,6 19,8 10 110 6,25 1420 362
TUVS2000K
- 1955 1408 1314 1000 862 315 315 843 1100 1300 2274 2390 2474 95 188 3 4,2 23,7 10 110 6,25 1960 394
