13
AKUMULAČNÍ NÁDRŽE
CZ

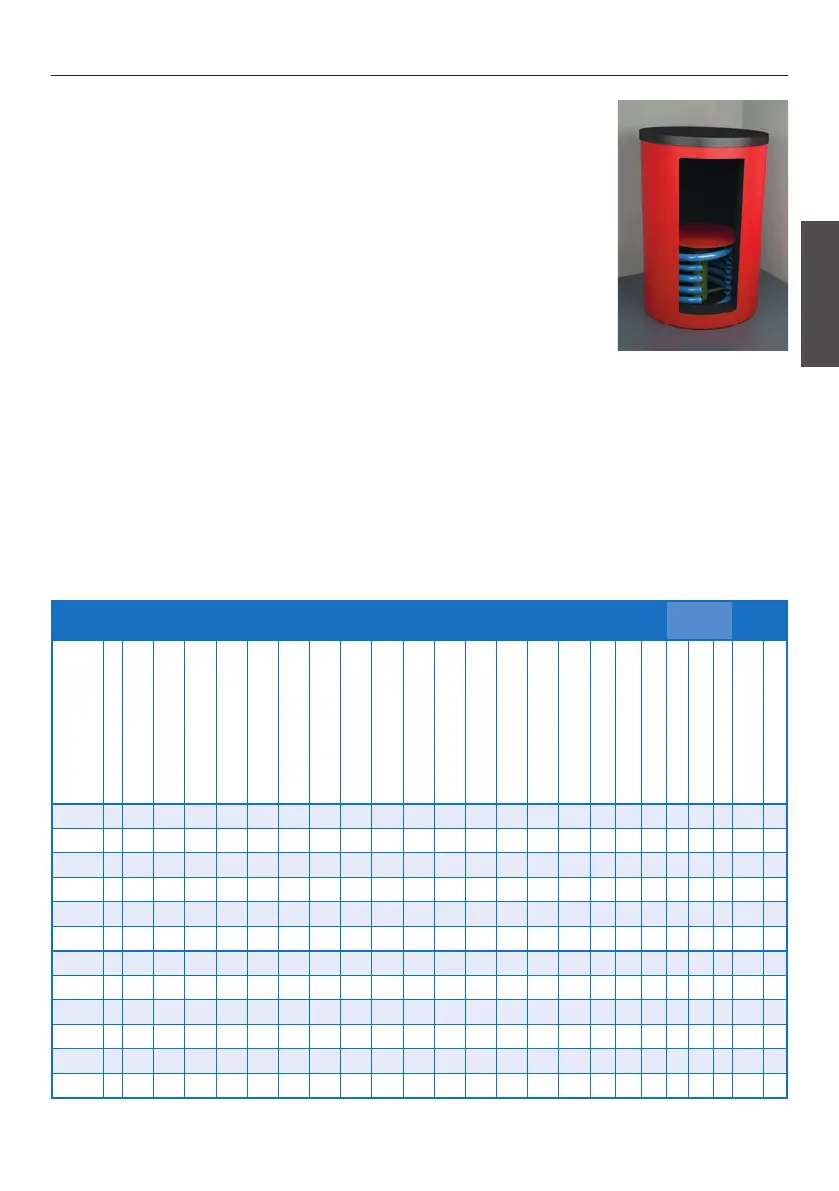

POPIS
ATTACK S– vychází ztypu ATTACK AK. Uvnitř zásobníku je instalován
disk a stratikační trouba, které umožňují vrstvení vody podle teploty.
Tento konstrukční prvek zajišťuje různé teplotní vrstvy při vstupech, tak
ivýstupech.
ATTACK SS – vychází ztypu ATTACK AS aATTACK S. Je navíc osazena
jedním výměníkem pro připojení do solárního systému.
ATTACK S: 10× nátrubek G1 ½", 5× nátrubek G½", 2× nátrubek G1" – TUV
ATTACK SS: 10× nátrubek G1 ½", 5× nátrubek G½", 2× nátrubek G1" –
solární okruh, 2×nátrubek G1" – TUV
LEGENDA KAKUMULAČNÍM NÁDRŽÍM
1 – Stupačka kotel . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Volně kdispozici . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektrická vykurovací spirála (EL) . . . . . . . . 1 ½"
4 – Volně kdispozici . . . . . . . . . . . . . . . . . . 1 ½"
5 – Zpátečka topný okruh . . . . . . . . . . . . . . 1 ½"
6 – Stupačka topný okruh (radiátory) . . . . . . . 1 ½"
7 – Stupačka topný okruh (podlaha) . . . . . . . . 1 ½"
8 – Zpátečka plyn., olej. apeletový kotel . . . . . 1 ½"
9 – Zpátečka kotel na dřevo . . . . . . . . . . . . . 1 ½"
10 – Snímač solárního systému, nebo topení . . . ½"
AS – Stupačka solárního systému . . . . . . . . . . . 1"
RS – Zpátečka solárního systému . . . . . . . . . . . 1"
SF – Horní solární snímač . . . . . . . . . . . . . . . . ½"
SU – Spodní solární snímač . . . . . . . . . . . . . . . ½"
D1 – Průměr bez izolace
D2 – Průměr sizolací
TECHNICKÉ PARAMETRY
Zásobník
Solární
výměník
Zásobník
Typ Convert to Color Space Poloha 1–6 Poloha 2–7 Poloha 3 L– max. délka elektrického topného tělesa Poloha 4–8 Poloha 5–9 Poloha SU Poloha SF Poloha RS Poloha AS ∅ D1 – průměr bez izolace ∅ D2 – průměr sizolací 100 mm Výška Výška sizolací 100 mm R– sklopný rozměr bez izolace Max. provozní teplota (°C) Statická ztráta Max. provozní tlak (bar) Plocha výměníku (m²) Objem výměníku (l) Max. provozní tlak (bar) Objem (l) Hmotnost (kg)
S500K C 1405 1013 871 700 621 230 461 1209 - - 650 850 1680 1730 1698 95 - 3 - - - 488 102
S800K - 1545 1135 946 840 725 315 491 1340 - - 790 990 1842 1892 1898 95 105 3 - - - 713 132
S1000K - 1735 1255 1036 840 775 295 577 1495 - - 790 990 2031 2082 2081 95 121 3 - - - 891 141
S1250K - 1655 1175 988 1000 695 285 565 1415 - - 950 1150 1975 2025 2064 95 142 3 - - - 1239 186
S1500K - 1755 1345 1072 1050 820 375 653 1545 - - 1000 1200 2100 2150 2160 95 161 3 - - - 1420 232
S2000K - 1955 1408 1314 1150 862 315 685 1682 - - 1100 1300 2309 2356 2390 95 188 3 - - - 1960 330
SS500K C 1405 1013 871 700 621 230 461 1209 230 710 650 850 1680 1730 1698 95 - 3 1,8 11,9 10 488 139
SS800K - 1545 1135 946 840 725 315 491 1340 315 725 790 990 1842 1892 1898 95 105 3 2,4 15,9 10 713 173
SS1000K - 1735 1255 1036 840 775 295 577 1495 295 860 790 990 2031 2082 2081 95 121 3 3 19,8 10 891 197
SS1250K - 1655 1175 988 1000 695 285 565 1415 285 850 950 1150 1975 2025 2064 95 142 3 3 19,8 10 1239 243
SS1500K - 1755 1345 1072 1050 820 375 653 1545 375 895 1000 1200 2100 2150 2160 95 161 3 3,6 23,7 10 1420 296
SS2000K - 1955 1408 1314 1150 862 315 685 1682 315 665 1100 1300 2309 2356 2390 95 188 3 4,2 27,7 10 1960 330
