ATTACK AK Series - Page 65

HU
11

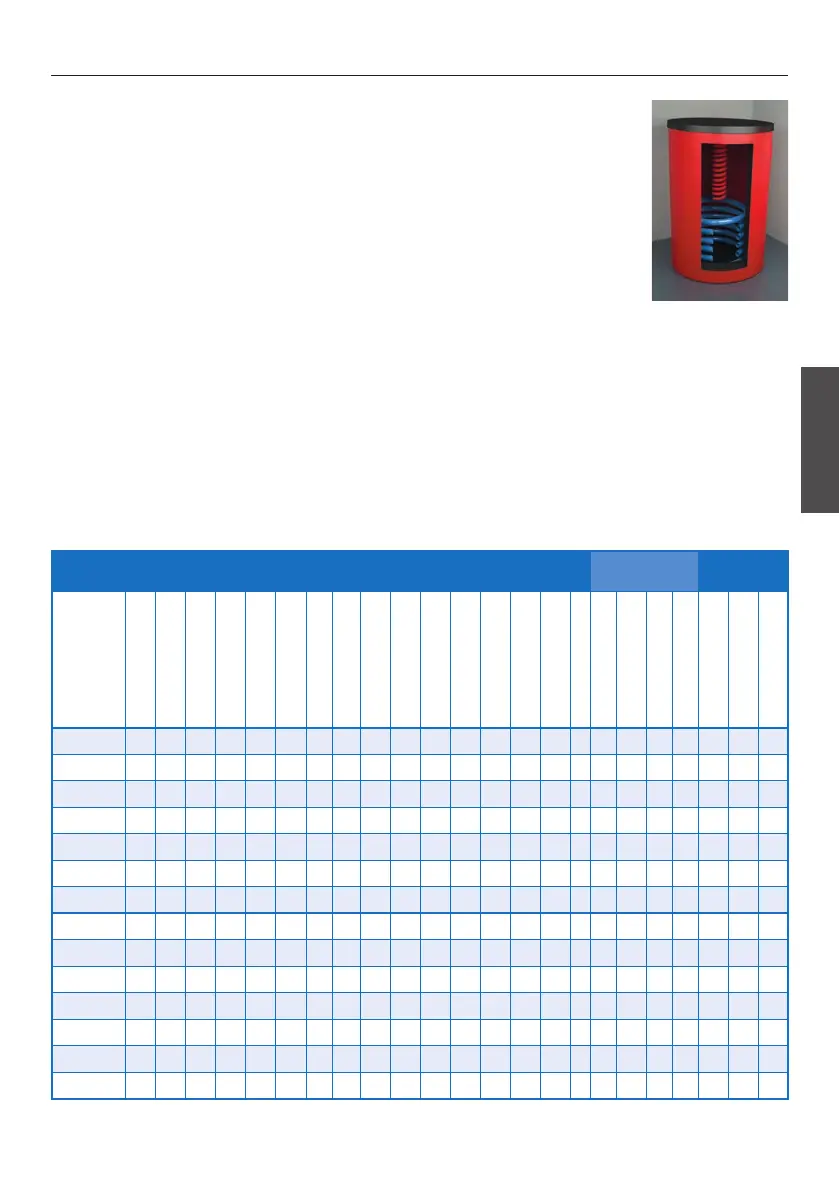

PUFFERTARTÁLYOK
JELLEMZÉS
Az ATTACK TUV, TUVS puertartályok minőségi acélból készültek, amelyek
nemcsak a víz akkumulálására szolgálnak, hanem a réz tekercsben végbeme-
nő HMV előállítására is. Az ATTACK TUVS modell el van látva egy hőcserélővel,
amely a szoláris rendszerhez csatlakoztatható.
ATTACK TUV: 9× csőtoldat G1 ½", 5× csőtoldat G½", 2× csőtoldat G1" – HMV
ATTACK TUVS: 9× csőtoldat G1 ½", 5× csőtoldat G½", 2× csőtoldat G1" –szo-
lár kör, 2×csőtoldat G1 ¼" – HMV
MAGYARÁZAT A PUFFER TARTÁLYOKHOZ
1 – Kazánbemenet . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Szabad rendelkezésre álló . . . . . . . . . . . . 1 ½"
3 – El. fűtőspirál (EL) . . . . . . . . . . . . . . . . . . 1 ½"
4 – Szabad rendelkezésre álló . . . . . . . . . . . . 1 ½"
5 – Fűtéskörforgás kimenet . . . . . . . . . . . . . 1 ½"
6 – Fűtéskörforgás kimenet (radiátorok) . . . . . 1 ½"
7 – Fűtéskörforgás kimenet (padló). . . . . . . . . 1 ½"
8 – Gáz-, olaj-, pelletkazán kimenet. . . . . . . . . 1 ½"
9 – Fatüzelésű kazán kimenet . . . . . . . . . . . . 1 ½"
10 – Aszolárrendszer vagy fűtés érzékelője . . . . ½"
AS – Szolárrendszer bemenet . . . . . . . . . . . . . 1"
RS – Szolárrendszer kimenet . . . . . . . . . . . . . . 1"
D1 – Szigetelés nélküli átmérő
D2 – Átmérő szigeteléssel
AF – Hálózati hideg víz . . . . . . . . . . . . . . . 1 ¼"
AC – Hálózati meleg víz . . . . . . . . . . . . . . . 1 ¼"
MŰSZAKI PARAMÉTEREK
Tartály
Szoláris
hőcserélő
Tartály
Típus Pozíció 1–6 Pozíció 2–7 Pozíció 3 (EL) L– az elektromos fűtőtest max. hossza Pozíció 4–8 Pozíció 5–9 Pozíció RS Pozíció AS ∅ D1 – szigetelés nélküli átmérő ∅ D2 – átmérő szigetelés- sel 100 mm Magasság Magasság a szigeteléssel 100 mm R– szigetelés nélküli döntött méret Max. munkahő (°C) Statikus veszteség (W) Max. munkanyomás (bar) Ahőcserélő felülete (m²) Ahőcserélő térfogata (l) Max. munkanyomás (bar) Max. munkahő (°C) AzMHV hőcserélő felülete (m²) Térfogat (l) Tömeg (kg)
TUV500K 1405 1013 771 600 621 230 - - 650 850 1631 1717 1831 95 - 3 - - - - 6,25 474 183
TUV600K
1515 1123 794 650 684 245 - - 700 900 1754 1841 1954 95 99 3 - - - - 6,25 605 194
TUV800K
1545 1135 846 735 725 315 - - 790 990 1806 1898 2006 95 105 3 - - - - 6,25 713 209
TUV1000K
1735 1255 1036 735 775 295 - - 790 990 1996 2081 2196 95 121 3 - - - - 6,25 891 218
TUV1250K
1655 1175 988 880 695 285 - - 950 1150 1948 2064 2148 95 142 3 - - - - 6,25 1239 257
TUV1500K
1755 1345 1072 920 820 375 - - 1000 1200 2032 2160 2232 95 161 3 - - - - 6,25 1420 298
TUV2000K
1955 1408 1314 1000 862 315 - - 1100 1300 2274 2390 2474 95 188 3 - - - - 6,25 1960 333
TUVS500K
1405 1013 771 600 621 230 230 710 650 850 1631 1717 1831 95 - 3 1,8 11,9 10 110 6,25 474 220
TUVS600K
1515 1123 794 650 684 245 245 725 700 900 1754 1841 1954 95 99 3 1,8 11,9 10 110 6,25 605 232
TUVS800K
1545 1135 846 735 725 315 315 725 790 990 1806 1898 2006 95 105 3 2,4 15,9 10 110 6,25 713 244
TUVS1000K
1735 1255 1036 735 775 295 295 860 790 990 1996 2081 2196 95 121 3 3 19,8 10 110 6,25 891 274
TUVS1250K
1655 1175 988 880 695 285 285 850 950 1150 1948 2064 2148 95 142 3 3 19,8 10 110 6,25 1239 313
TUVS1500K
1755 1345 1072 920 820 375 375 895 1000 1200 2032 2160 2232 95 161 3 3,6 19,8 10 110 6,25 1420 362
TUVS2000K
1955 1408 1314 1000 862 315 315 843 1100 1300 2274 2390 2474 95 188 3 4,2 23,7 10 110 6,25 1960 394
