PUFFERTARTÁLYOK
JELLEMZÉS

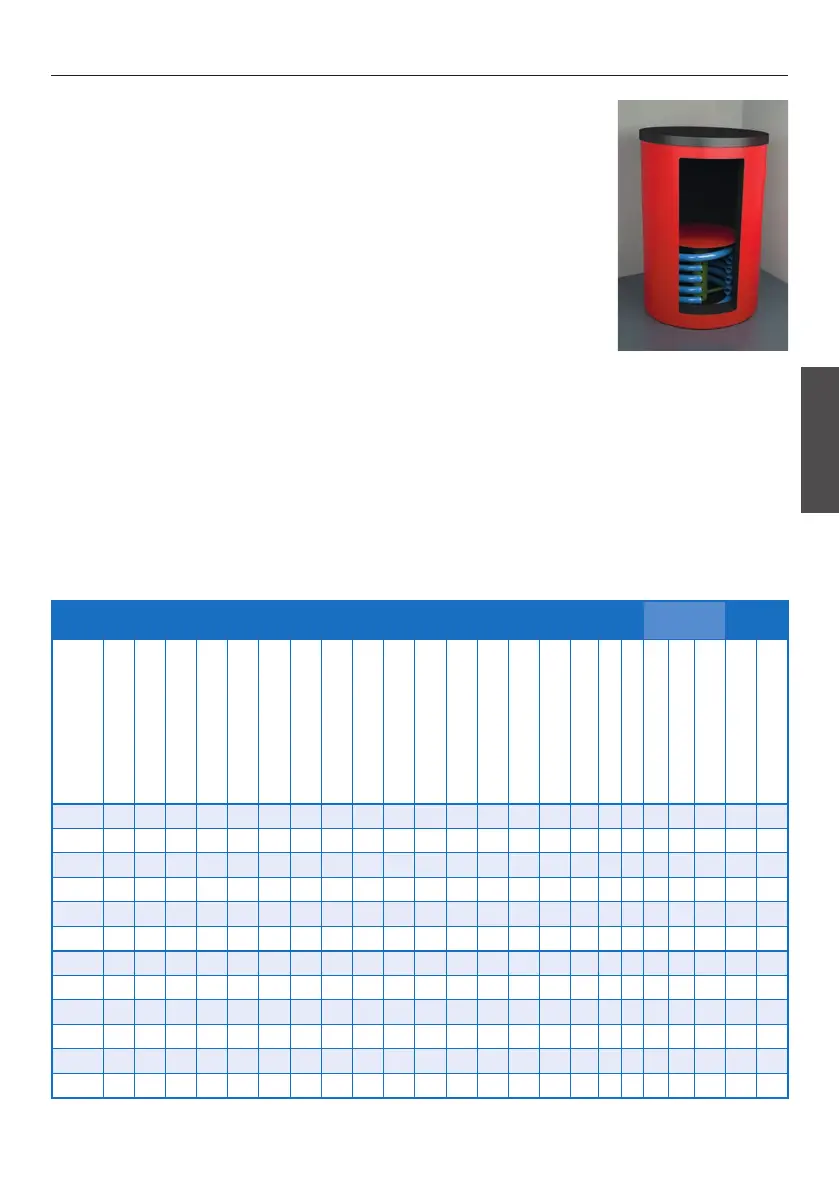

ATTACK S – Az ATTACK AK típusból indul ki. A belső tárolóba van építve
egy lemez és réteges cső, amely a víz rétegeződősét teszi lehetővé ahő-
mérséklet szerint. Ez a kialakítási elem biztosítja a különböző hőmérsékle-
tű vízrétegeket a bemeneteknél és kimeneteknél.
ATTACK SS – Az ATTACK AS a ATTACK S típusból indul ki. Hőcserélővel
ellátott, amely a szoláris rendszerhez csatlakoztatható.
ATTACK S: 10× csőtoldat G1 ½", 5× csőtoldat G½"
ATTACK SS: 10× csőtoldat G1 ½", 5× csőtoldat G½", 2× csőtoldat G1" –
szolár kör
MAGYARÁZAT A PUFFER TARTÁLYOKHOZ
1 – Kazánbemenet . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Szabad rendelkezésre álló . . . . . . . . . . . . 1 ½"
3 – El. fűtőspirál (EL) . . . . . . . . . . . . . . . . . . 1 ½"
4 – Szabad rendelkezésre álló . . . . . . . . . . . . 1 ½"
5 – Fűtéskörforgás kimenet . . . . . . . . . . . . . 1 ½"
6 – Fűtéskörforgás kimenet (radiátorok) . . . . . 1 ½"
7 – Fűtéskörforgás kimenet (padló). . . . . . . . . 1 ½"
8 – Gáz-, olaj-, pelletkazán kimenet. . . . . . . . . 1 ½"
9 – Fatüzelésű kazán kimenet . . . . . . . . . . . . 1 ½"
10 – Aszolárrendszer vagy fűtés érzékelője . . . . ½"
AS – Szolárrendszer bemenet . . . . . . . . . . . . . 1"
RS – Szolárrendszer kimenet . . . . . . . . . . . . . . 1"
SF – Felső szolár érzékelő . . . . . . . . . . . . . . . . ½"
SU – Alsó szolár érzékelő . . . . . . . . . . . . . . . . ½"
D1 – Átmérő szigetelés nélkül
D2 – Átmérő szigeteléssel
MŰSZAKI PARAMÉTEREK
Tartály
Szoláris
hőcserélő
Tartály
Típus Pozíció 1–6 Pozíció 2 Pozíció 3 L– elektromos fűtőtest ma. hossza Pozíció 4–8 Pozíció 5–9 Pozíció SU Pozíció SF Pozíció RS Pozíció AS ∅ D1 – szigetelés nélküli átmérő ∅ D2 – átmérő szigeteléssel 100 mm Magasság Magasság a szigeteléssel 100 mm R– szigetelés nélküli döntött méret Max. munkahő (°C) Statikus veszteség (W) Max. munkanyomás (bar) Ahőcserélő felülete (m²) Ahőcserélő térfogata (l) Max. munkanyomás (bar) Térfogat (l) Tömeg (kg)
S500K 1405 1013 871 700 621 230 461 1209 - - 650 850 1680 1730 1698 95 - 3 - - - 488 102
S800K 1545 1135 946 840 725 315 491 1340 - - 790 990 1842 1892 1898 95 105 3 - - - 713 132
S1000K 1735 1255 1036 840 775 295 577 1495 - - 790 990 2031 2082 2081 95 121 3 - - - 891 141
S1250K 1655 1175 988 1000 695 285 565 1415 - - 950 1150 1975 2025 2064 95 142 3 - - - 1239 186
S1500K 1755 1345 1072 1050 820 375 653 1545 - - 1000 1200 2100 2150 2160 95 161 3 - - - 1420 232
S2000K 1955 1408 1314 1150 862 315 685 1682 - - 1100 1300 2309 2356 2390 95 188 3 - - - 1960 330
SS500K 1405 1013 871 700 621 230 461 1209 230 710 650 850 1680 1730 1698 95 - 3 1,8 11,9 10 488 139
SS800K 1545 1135 946 840 725 315 491 1340 315 725 790 990 1842 1892 1898 95 105 3 2,4 15,9 10 713 173
SS1000K 1735 1255 1036 840 775 295 577 1495 295 860 790 990 2031 2082 2081 95 121 3 3 19,8 10 891 197
SS1250K 1655 1175 988 1000 695 285 565 1415 285 850 950 1150 1975 2025 2064 95 142 3 3 19,8 10 1239 243
SS1500K 1755 1345 1072 1050 820 375 653 1545 375 895 1000 1200 2100 2150 2160 95 161 3 3,6 23,7 10 1420 296
SS2000K 1955 1408 1314 1150 862 315 685 1682 315 665 1100 1300 2309 2356 2390 95 188 3 4,2 27,7 10 1960 330
