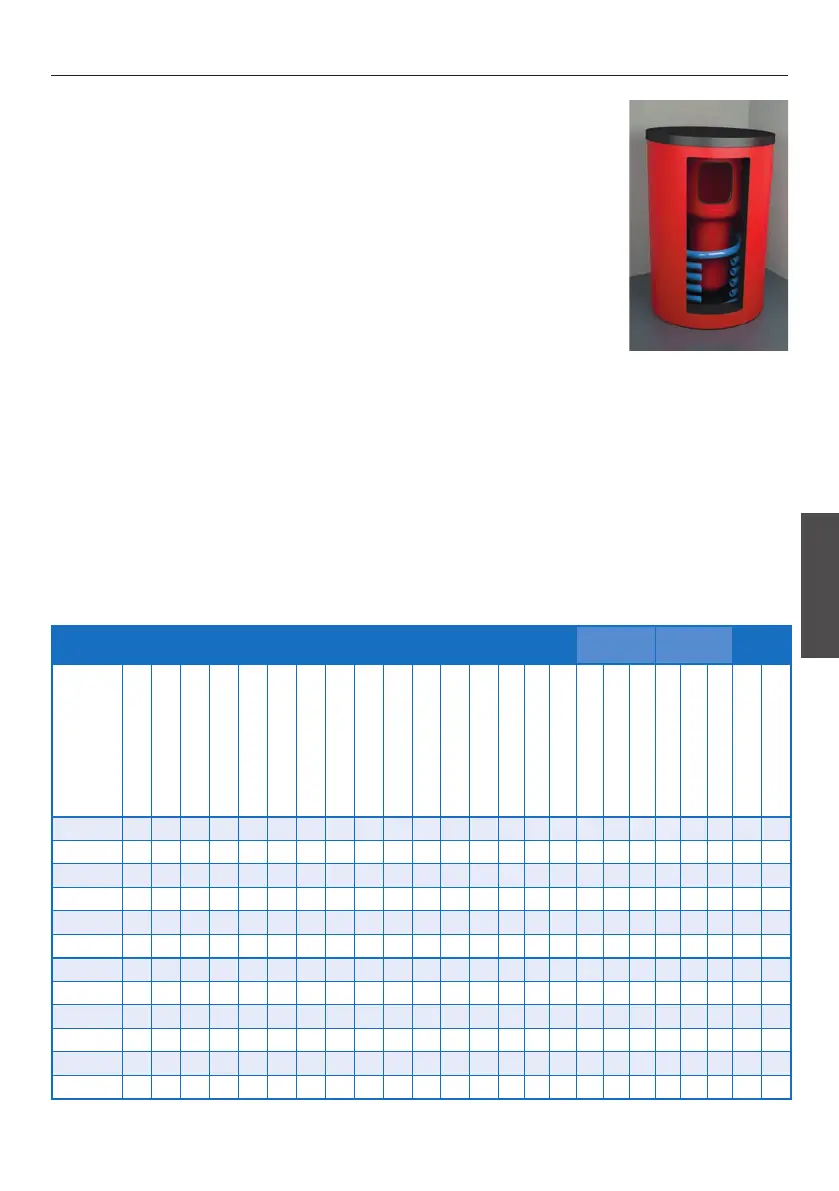

BALLONS-TAMPONS
FR
FR
DESCRIPTION
Les ballons tampons ATTACK HR, HRS, fabriqués en acier de qualité, sont destinés
non seulement à laccumulation deau de chauage, mais aussi àlapréparation
d’ECS dans un réservoir intérieur émaillé. Le modèle ATTACK HRS est en outre
équipé d’un échangeur pour son raccordement à un système solaire.
Les ballons de ces types sont équipés d’une anode en magnésium placée
dans le réservoir d’ECS pour améliorer sa résistance à la corrosion. Une vanne
manuelle de purge d'air est intégrée dans la partie supérieure du ballon.
ATTACK HR: 9× piquage G1 ½", 6× piquage G½"
ATTACK HRS: 9× piquage G1 ½", 6× piquage G½", 2× piquage G1" – circuit solaire
LÉGENDE - BALLONS TAMPONS
1 – Départ chaudière . . . . . . . . . . . . . . . . . . 1 ½"
2 – Librement disponible . . . . . . . . . . . . . . . 1 ½"
3 – Résistance électrique (EL) . . . . . . . . . . . . 1 ½"
4 – Librement disponible . . . . . . . . . . . . . . . 1 ½"
5 – Retour du circuit de chauage . . . . . . . . . 1 ½"
6 – Départ du circuit de chauage (radiateurs) . . 1 ½"
7 –
Départ du circuit de chauage (plancher chauant)
. 1 ½"
8 Retour de la chaudière à gaz, oul ou pellets . 1 ½"
9 – Retour de la chaudière à bois . . . . . . . . . . 1 ½"
10 – Capteur du système solaire ou du chauage . ½"
AS – Départ du système solaire . . . . . . . . . . . . 1"
RS – Retour du système solaire . . . . . . . . . . . . 1"
D1 – Diamètre sans isolation
D2 – Diamètre avec isolation
CN – Pompe du réservoir de circulation . . . . . . . ¾"
AF – Eau potable froide . . . . . . . . . . . . . . . . . ¾"
AC – Eau chaude sanitaire . . . . . . . . . . . . . . . ¾"
MA – Anode en magnésium . . . . . . . . . . . . . . .
PARAMÈTRES TECHNIQUES
Ballon
Échangeur
solaire
Réservoir
intérieur
Ballon
Type
Position 1 – 6
Position 2 – 7
Position 3
L– longueur max. de la
résistance électrique
Position 4 – 8
Position 5 – 9
Position RS
Position AS
D1 – Diamètre sans
isolation
D2 – Diamètre avec isolation
de 100mm
Hauteur
Hauteur avec isolation de
100mm
R– Hauteur de basculement
sans isolation
Température de service max. (°C)
Perte statique (W)
Pression de service max. (bar)
Surface de l’échangeur (m²)
Volume de l’échangeur (l)
Pression de service max. (bar)
Volume (l)
Température de service max. (°C)
Pression de service max. (bar)
Volume (l)
Poids (kg)
HR600K
1515 1123 794 650 684 245 - - 700 900 1754 1854 1841 95 99 3 - - - 170 95 6 435 161
HR800K
1545 1135 846 735 725 315 - - 790 990 1806 1906 1898 95 105 3 - - - 170 95 6 543 176
HR1000K
1735 1255 1036 735 775 295 - - 790 990 1996 2096 2081 95 121 3 - - - 170 95 6 721 185
HR1250K
1655 1175 988 880 695 285 - - 950 1150 1948 2048 2064 95 142 3 - - - 170 95 6 1069 225
HR1500K
1755 1345 1072 920 820 375 - - 1000 1200 2032 2132 2160 95 161 3 - - - 170 95 6 1250 265
HR2000K
1955 1408 1314 1000 862 315 - - 1100 1300 2274 2374 2390 95 188 3 - - - 170 95 6 1790 361
HRS600K
1515 1123 794 650 684 245 245 725 700 900 1754 1854 1841 95 99 3 1,8 11,9 10 170 95 6 435 199
HRS800K
1545 1135 846 735 725 315 315 725 790 990 1806 1906 1898 95 105 3 2,4 15,9 10 170 95 6 543 218
HRS1000K
1735 1255 1036 735 775 295 295 860 790 990 1996 2096 2081 95 121 3 3 19,8 10 170 95 6 721 241
HRS1250K
1655 1175 988 880 695 285 285 850 950 1150 1948 2048 2064 95 142 3 3 19,8 10 170 95 6 1069 280
HRS1500K
1755 1345 1072 920 820 375 375 895 1000 1200 2032 2132 2160 95 161 3 3,6 19,8 10 170 95 6 1250 328
HRS2000K
1955 1408 1314 1000 862 315 315 843 1100 1300 2274 2374 2390 95 188 3 4,2 23,7 10 170 95 6 1790 361
