AKUMULAČNÉ NÁDRŽE
SK
POPIS

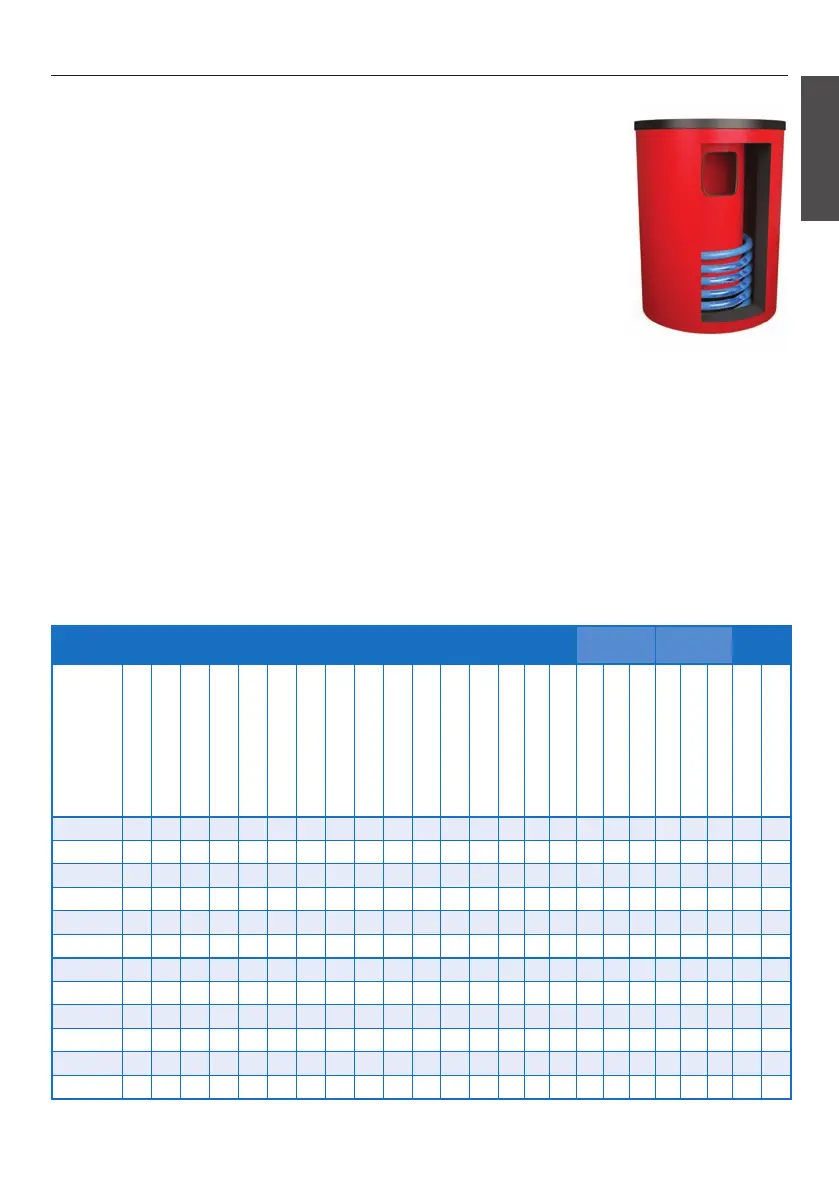

Akumulačné nádrže ATTACK HR, HRS sú vyrobené zkvalitnej ocele aslú-
žia nielen na akumuláciu vody pre vykurovanie, ale ina výrobu TÚV svnú-
torným smaltovaným zásobníkom. Model ATTACK HRS je navyše osadený
jedným výmenníkom na pripojenie do solárneho systému.
Tieto typy nádrží majú zabudovanú horčíkovú anódu vzásobníku TÚV pre
zvýšenie odolnosti voči korózii. V hornej časti je zabudovaný manuálny od-
vzdušňovací ventil.
ATTACK HR: 9× nátrubok G1 ½", 6× nátrubok G½"
ATTACK HRS: 9× nátrubok G1 ½", 6× nátr. G½", 2× nátr. G1" – solárny okruh
LEGENDA KAKUMULAČNÝM NÁDRŽIAM
1 – Stúpačka kotol . . . . . . . . . . . . . . . . . . . 1 ½"
2 – Voľne kdispozícii . . . . . . . . . . . . . . . . . . 1 ½"
3 – Elektrická vykurovacia špirála (EL) . . . . . . . 1 ½"
4 – Voľne kdispozícii . . . . . . . . . . . . . . . . . . 1 ½"
5 – Spiatočka vykurovací okruh . . . . . . . . . . . 1 ½"
6 – Stúpačka vykurovací okruh (radiátory) . . . . 1 ½"
7 – Stúpačka vykurovací okruh (podlaha) . . . . 1 ½"
8 – Spiatočka plyn., olej. apeletový kotol . . . . 1 ½"
9 – Spiatočka kotol na drevo . . . . . . . . . . . . . 1 ½"
10 – Snímač solárneho systému, alebo kúrenia . . ½"
AS – Stúpačka solárneho systému . . . . . . . . . . 1"
RS – Spiatočka solárneho systému . . . . . . . . . . 1"
D1 – Priemer bez izolácie
D2 – Priemer sizoláciou
CN – Čerpadlo cirkulačnej nádrže . . . . . . . . . . ¾"
AF – Studená pitná voda . . . . . . . . . . . . . . . . ¾"
AC – Teplá úžitková voda . . . . . . . . . . . . . . . . ¾"
MA – Horčíková anóda . . . . . . . . . . . . . . . . . . –
TECHNICKÉ PARAMETRE
Zásobník
Solárny
výmenník
Vnútorný
zásobník
Zásobník
Typ Poloha 1 – 6 Poloha 2 – 7 Poloha 3 L– max. dĺžka elektrického vykurovacieho telesa Poloha 4 – 8 Poloha 5 – 9 Poloha RS Poloha AS ∅ D1 – Priemer bez izolácie ∅ D2 – Priemer sizoláciou 100 mm Výška Výška sizoláciou 100 mm R– Sklopný rozmer bez izolácie Max. pracovná teplota (°C) Statická strata (W) Max. pracovný tlak (bar) Plocha výmenníka (m²) Objem výmenníka (l) Max. pracovný tlak (bar) Objem (l) Max. pracovná teplota (°C) Max. pracovný tlak (bar) Objem (l) Hmotnosť (kg)
HR600K 1515 1123 794 650 684 245 - - 700 900 1754 1854 1841 95 99 3 - - - 170 95 6 435 161
HR800K 1545 1135 846 735 725 315 - - 790 990 1806 1906 1898 95 105 3 - - - 170 95 6 543 176
HR1000K 1735 1255 1036 735 775 295 - - 790 990 1996 2096 2081 95 121 3 - - - 170 95 6 721 185
HR1250K 1655 1175 988 880 695 285 - - 950 1150 1948 2048 2064 95 142 3 - - - 170 95 6 1069 225
HR1500K 1755 1345 1072 920 820 375 - - 1000 1200 2032 2132 2160 95 161 3 - - - 170 95 6 1250 265
HR2000K 1955 1408 1314 1000 862 315 - - 1100 1300 2274 2374 2390 95 188 3 - - - 170 95 6 1790 361
HRS600K 1515 1123 794 650 684 245 245 725 700 900 1754 1854 1841 95 99 3 1,8 11,9 10 170 95 6 435 199
HRS800K 1545 1135 846 735 725 315 315 725 790 990 1806 1906 1898 95 105 3 2,4 15,9 10 170 95 6 543 218
HRS1000K 1735 1255 1036 735 775 295 295 860 790 990 1996 2096 2081 95 121 3 3 19,8 10 170 95 6 721 241
HRS1250K 1655 1175 988 880 695 285 285 850 950 1150 1948 2048 2064 95 142 3 3 19,8 10 170 95 6 1069 280
HRS1500K 1755 1345 1072 920 820 375 375 895 1000 1200 2032 2132 2160 95 161 3 3,6 19,8 10 170 95 6 1250 328
HRS2000K 1955 1408 1314 1000 862 315 315 843 1100 1300 2274 2374 2390 95 188 3 4,2 23,7 10 170 95 6 1790 361
