BALLONS-TAMPONS
FR
FR
DESCRIPTION

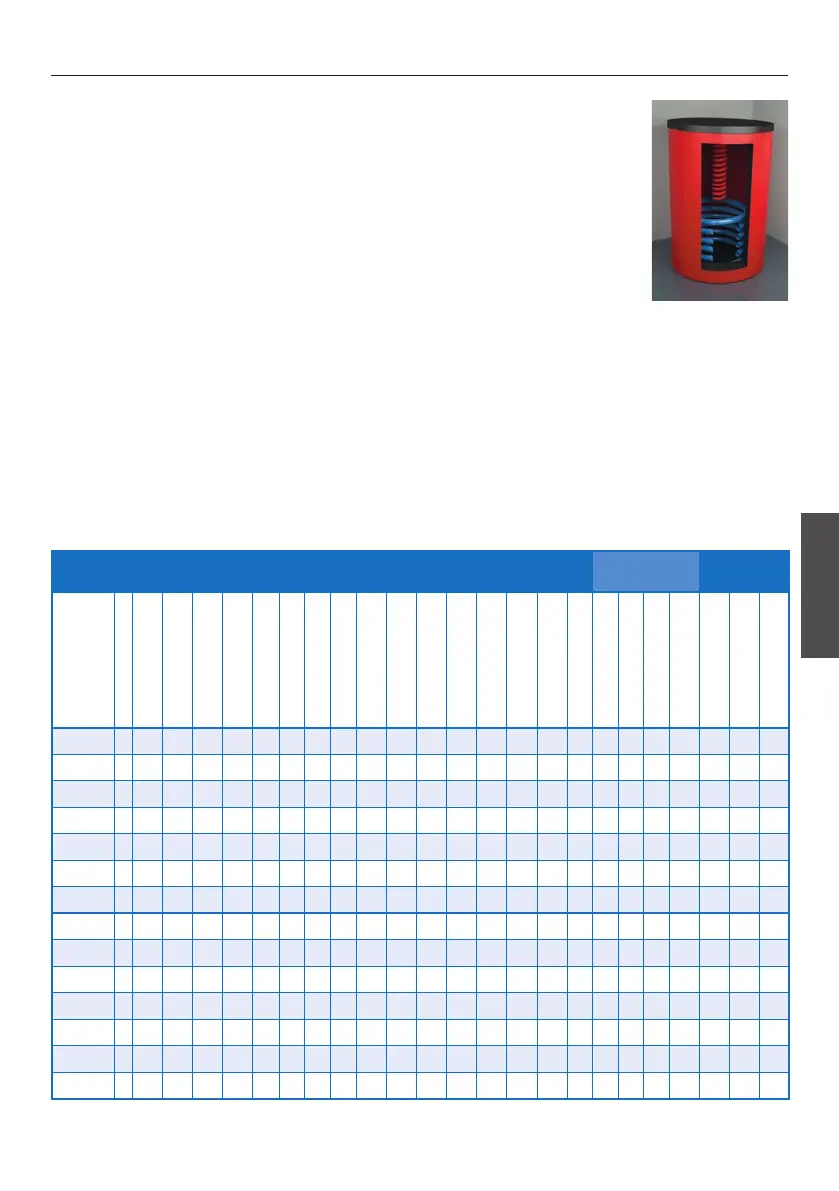

Les ballons tampons ATTACK TUV, TUVS, fabriqués en acier de qualité, sont
destinés non seulement à l’accumulation d’eau de chauage, mais aussi
àlapréparation d’ECS dans un serpentin en inox. Le modèle ATTACK TUVS est
en outre équipé d’un échangeur pour son raccordement à un système solaire.
ATTACK TUV: 9× piquage G1 ½", 5× piquage G½", 2× piquage G1" – ECS
ATTACK TUVS: 9× piquage G1 ½", 5× piquage G½", 2× piquage G1" –circuit
solaire, 2×piquage G1 ¼" – ECS
LÉGENDE - BALLONS TAMPONS
1 – Départ chaudière . . . . . . . . . . . . . . . . . . 1 ½"
2 – Librement disponible . . . . . . . . . . . . . . . 1 ½"
3 – Résistance électrique (EL) . . . . . . . . . . . . 1 ½"
4 – Librement disponible . . . . . . . . . . . . . . . 1 ½"
5 – Retour du circuit de chauage . . . . . . . . . 1 ½"
6 – Départ du circuit de chauage (radiateurs) . . 1 ½"
7 – Départ du circuit de chauage (plancher chauant) . 1 ½"
8 – Retour de la chaudière à gaz, oul ou pellets . . 1 ½"
9 – Retour de la chaudière à bois . . . . . . . . . . 1 ½"
10 – Capteur du système solaire ou du chauage . . . ½"
AS – Départ du système solaire . . . . . . . . . . . . 1"
RS – Retour du système solaire . . . . . . . . . . . . 1"
D1 – Diamètre sans isolation
D2 – Diamètre avec isolation
AF – Eau potable froide . . . . . . . . . . . . . . . 1 ¼"
AC – Eau chaude sanitaire . . . . . . . . . . . . . 1 ¼"
PARAMÈTRES TECHNIQUES
Ballon
Échangeur
solaire
Ballon
Type Classe d’ecacité énergétique Position 1 – 6 Position 2 – 7 Position 3 (EL) L– longueur max. delarésistance électrique Position 4 – 8 Position 5 – 9 Position RS Position AS ∅ D1 – Diamètre sans isolation ∅ D2 – Diamètre avec isolation Hauteur R– Hauteur de bascule- ment sans isolation H
auteur d’installation
minimale Température de service max.(°C) Perte statique (W) Pression de service max. (bar) Surface de l’échangeur (m²) Volume de l’échangeur (l) Pression de service max. (bar) Température de service max. (°C) Surface de l’échangeur pour ECS(m²) Volume (l) Poids (kg)
TUV500K C 1405 1013 771 600 621 230 - - 650 850 1631 1717 1831 95 - 3 - - - - 6,25 474 183
TUV600K - 1515 1123 794 650 684 245 - - 700 900 1754 1841 1954 95 99 3 - - - - 6,25 605 194
TUV800K - 1545 1135 846 735 725 315 - - 790 990
1806 1898 2006 95 105 3 - - - - 6,25 713 209
TUV1000K - 1735 1255 1036 735 775 295 - - 790 990
1996 2081 2196 95 121 3 - - - - 6,25 891 218
TUV1250K - 1655 1175 988 880 695 285 - - 950 1150
1948 2064 2148 95 142 3 - - - - 6,25 1239 257
TUV1500K - 1755 1345 1072 920 820 375 - -
1000 1200 2032 2160 2232 95 161 3 - - - - 6,25 1420 298
TUV2000K - 1955
1408 1314 1000 862 315 - - 1100 1300 2274 2390 2474 95 188 3 - - - - 6,25 1960 333
TUVS500K C 1405 1013 771 600 621 230 230 710 650 850 1631 1717 1831 95 - 3 1,8 11,9 10 110 6,25 474 220
TUVS600K - 1515 1123 794 650 684 245 245 725 700 900 1754 1841 1954 95 99 3 1,8 11,9 10 110 6,25 605 232
TUVS800K - 1545 1135 846 735 725 315 315 725 790 990
1806 1898 2006 95 105 3 2,4 15,9 10 110 6,25 713 244
TUVS1000K - 1735 1255 1036 735 775 295 295 860 790 990
1996 2081 2196 95 121 3 3 19,8 10 110 6,25 891 274
TUVS1250K - 1655 1175 988 880 695 285 285 850 950 1150
1948 2064 2148 95 142 3 3 19,8 10 110 6,25 1239 313
TUVS1500K - 1755 1345 1072 920 820 375 375 895
1000 1200 2032 2160 2232 95 161 3 3,6 19,8 10 110 6,25 1420 362
TUVS2000K - 1955
1408 1314 1000 862 315 315 843 1100 1300 2274 2390 2474 95 188 3 4,2 23,7 10 110 6,25 1960 394
