BALLONS-TAMPONS
FR
FR
DESCRIPTION

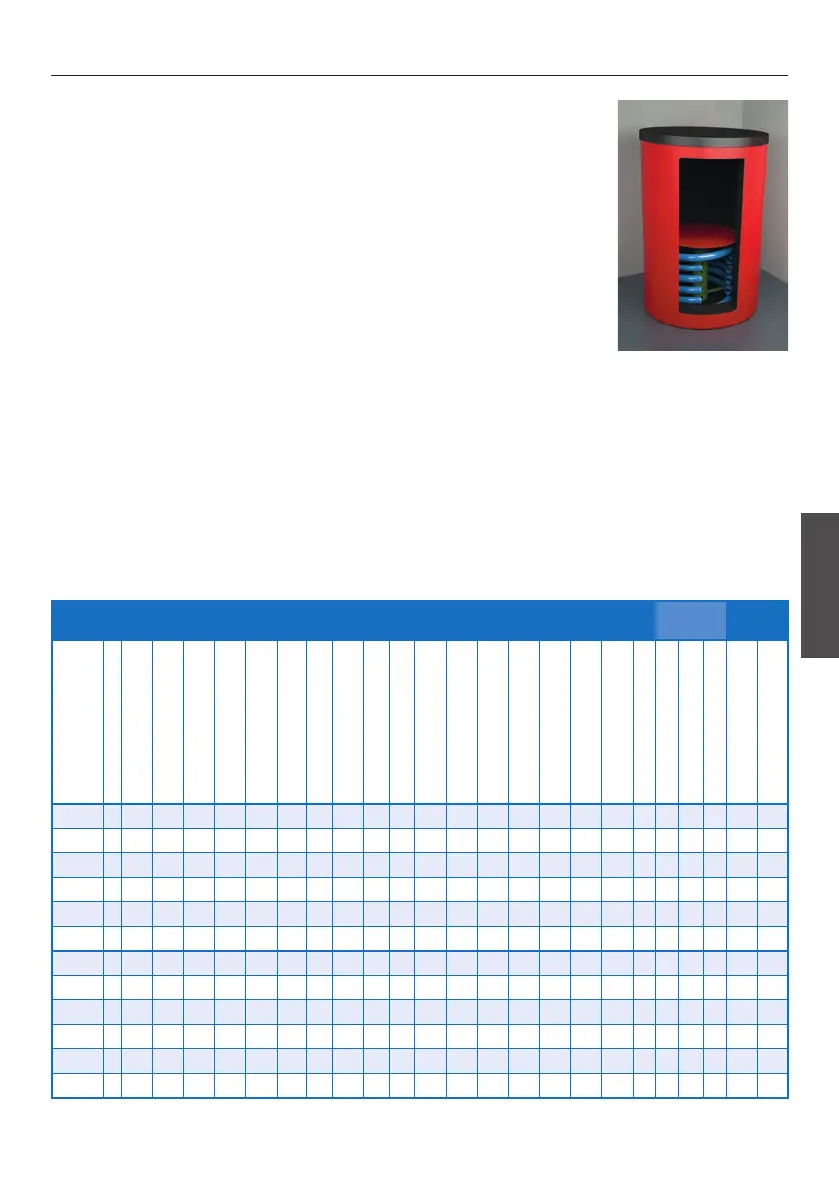

L’ATTACK S est une évolution du type ATTACK AK. L’intérieur du ballon
est équipé d’une plaque et d’un cylindre de stratication qui permettent
la stratication de l’eau selon sa température. Cette conception permet
d’obtenir diverses couches de température au niveau des entrées et
sorties. L’ATTACK SS est une évolution des types ATTACK AS et ATTACK S.
Il est enoutre équipé d’un échangeur pour son raccordement à un système
solaire.
ATTACK S: 10× piquage G1 ½", 5× piquage G½".
ATTACK SS: 10× piquage G1 ½", 5× piquage G½", 2× piquage G1" – circuit solaire
LÉGENDE - BALLONS TAMPONS
1 – Départ chaudière . . . . . . . . . . . . . . . . . . 1 ½"
2 – Librement disponible . . . . . . . . . . . . . . . 1 ½"
3 – Résistance électrique (EL) . . . . . . . . . . . . 1 ½"
4 – Librement disponible . . . . . . . . . . . . . . . 1 ½"
5 – Retour du circuit de chauage . . . . . . . . . 1 ½"
6 – Départ du circuit de chauage (radiateurs) . . 1 ½"
7 – Départ du circuit de chauage (plancher chauant) . 1 ½"
8 – Retour de la chaudière à gaz, oul ou pellets . . 1 ½"
9 – Retour de la chaudière à bois . . . . . . . . . . 1 ½"
10 – Capteur du système solaire ou du chauage . . ½"
AS – Départ du système solaire . . . . . . . . . . . . 1"
RS – Retour du système solaire . . . . . . . . . . . . 1"
SF – Capteur solaire supérieur . . . . . . . . . . . . . ½"
SU – Capteur solaire inférieur . . . . . . . . . . . . . ½"
D1 – Diamètre sans isolation
D2 – Diamètre avec isolation
PARAMÈTRES TECHNIQUES
Ballon
Échangeur
solaire
Ballon
Type Classe d’ecacité énergétique Position 1 – 6 Position 2 – 7 Position 3 L– longueur max. de la résistance électrique Position 4 – 8 Position 5 – 9 Position SU Position SF Position RS Position AS ∅ D1 – Diamètre sans isolation ∅ D2 – Diamètre avec isolation de 100mm Hauteur Hauteur avec isolation de 100mm R– Hauteur de basculement sans isolation Température de service max. (°C) Perte statique (W) Pression de service max. (bar) Surface de l’échangeur (m²) Volume de l’échangeur (l) Pression de service max. (bar) Volume (l) Poids (kg)
S500K C 1405 1013 871 700 621 230 461 1209 - - 650 850 1680 1730 1698 95 - 3 - - - 488 102
S800K - 1545 1135 946 840 725 315 491 1340 - - 790 990 1842 1892 1898 95 105 3 - - - 713 132
S1000K - 1735 1255 1036 840 775 295 577 1495 - - 790 990 2031 2082 2081 95 121 3 - - - 891 141
S1250K - 1655 1175 988 1000 695 285 565 1415 - - 950 1150 1975 2025 2064 95 142 3 - - - 1239 186
S1500K - 1755 1345 1072 1050 820 375 653 1545 - - 1000 1200 2100 2150 2160 95 161 3 - - - 1420 232
S2000K - 1955 1408 1314 1150 862 315 685 1682 - - 1100 1300 2309 2356 2390 95 188 3 - - - 1960 330
SS500K C 1405 1013 871 700 621 230 461 1209 230 710 650 850 1680 1730 1698 95 - 3 1,8 11,9 10 488 139
SS800K - 1545 1135 946 840 725 315 491 1340 315 725 790 990 1842 1892 1898 95 105 3 2,4 15,9 10 713 173
SS1000K - 1735 1255 1036 840 775 295 577 1495 295 860 790 990 2031 2082 2081 95 121 3 3 19,8 10 891 197
SS1250K - 1655 1175 988 1000 695 285 565 1415 285 850 950 1150 1975 2025 2064 95 142 3 3 19,8 10 1239 243
SS1500K - 1755 1345 1072 1050 820 375 653 1545 375 895 1000 1200 2100 2150 2160 95 161 3 3,6 23,7 10 1420 296
SS2000K - 1955 1408 1314 1150 862 315 685 1682 315 665 1100 1300 2309 2356 2390 95 188 3 4,2 27,7 10 1960 330
