APx517 B Series Acoustic Analyzer: Installation (Fr) 27
Insérez un petit tournevis dans la fente au fond du module
d’entrée de l’alimentation, comme indiqué à la figure 1,
et ouvrez la porte battante pour révéler le module porte-
fusibles secteur rouge. Soulevez le module porte-fusibles
avec le tournevis, comme indiqué à la figure 2, et tirez-le
hors du module d’entrée d’alimentation avec vos doigts.
Les deux fusibles secteur sont montés de manière libre
dans le module porte-fusibles; prenez soin de ne pas les
laisser tomber.

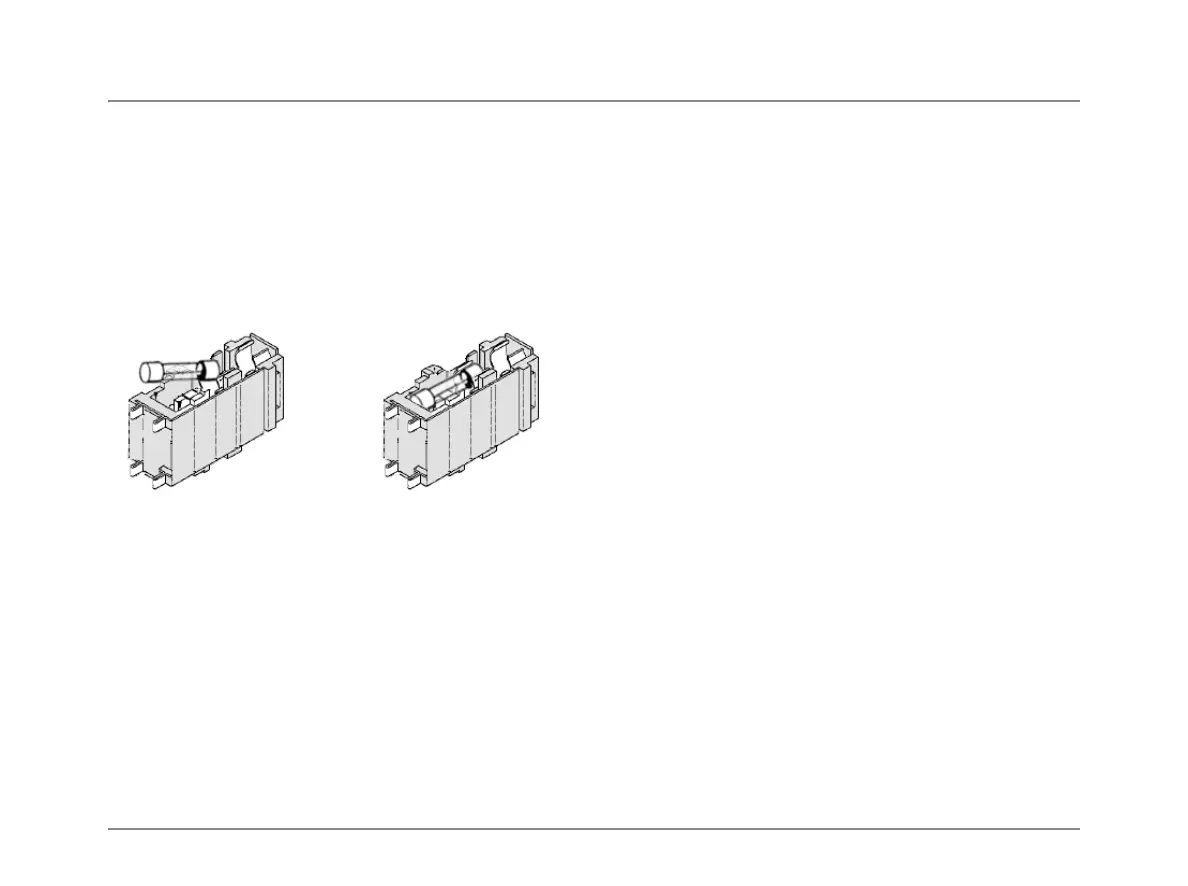

Figure 3 Figure 4
Remplacez les fusibles, au besoin, à l’aide de fusibles
identiques à ceux décrits ci-haut. Remarquez que les fusibles
s’installent entre la pièce de contact centrale et le contact le
plus près des broches du module, comme indiqué aux figures
3 et 4. Réinsérez délicatement le module porte-fusibles dans
le module d’entrée d’alimentation, et insérez-le fermement en
position. Fermez solidement la porte battante.
Branchez le cordon d’alimentation d’une prise secteur au
connecteur de cordon d’alimentation, sur le panneau arrière
de l’APx517.
