Instalación
32 APx517 B Series Acoustic Analyzer: Instalación
Extracción e instalación de fusibles de fuente
de alimentación
Para todos los voltajes nominales, use dos fusibles de fuente
de alimentación de tipo
4 A T/SB (5x20 mm) 250 V.
Use solamente fusibles certificados de las especificaciones
apropiadas.
Para extraer los fusibles del módulo portador de fusibles de la
fuente de alimentación, consulte las figuras a continuación y
proceda de la siguiente manera:

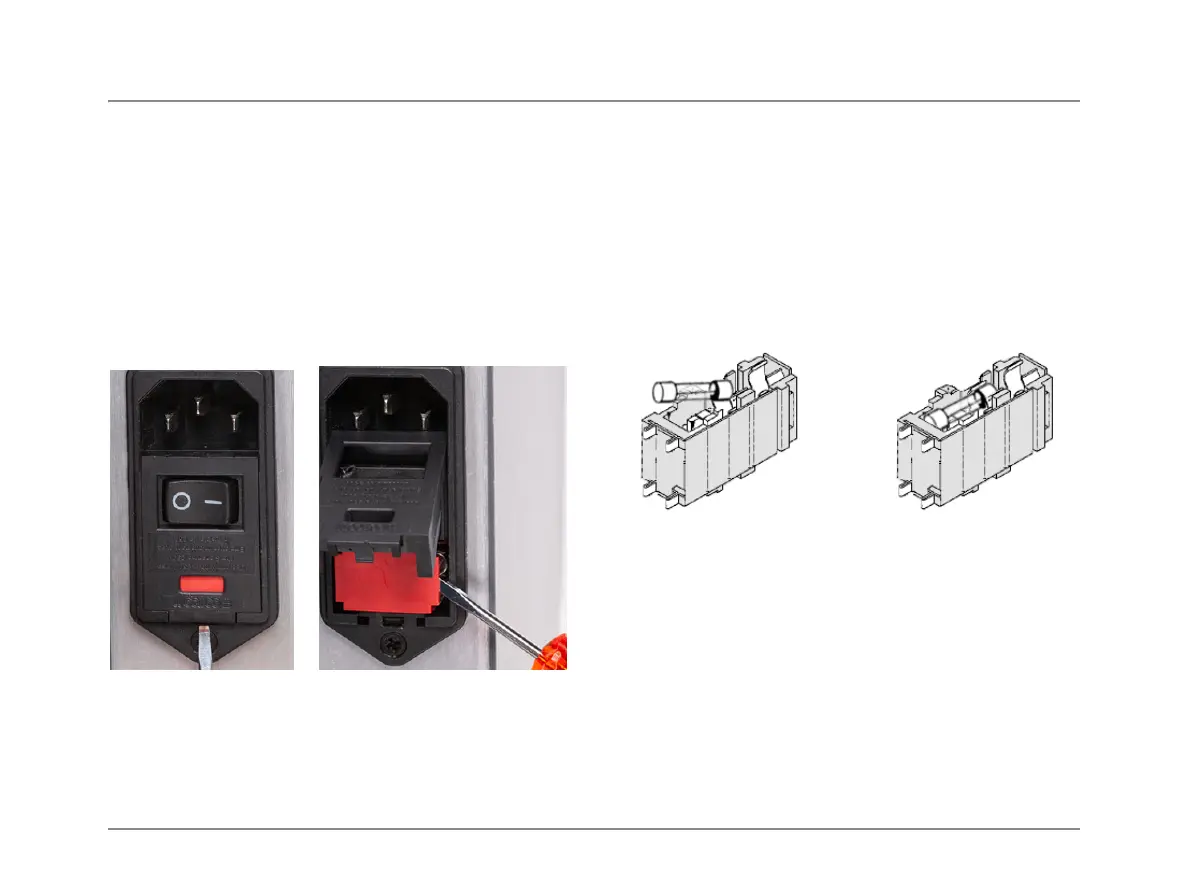

Figura 1 Figura 2
Extraiga el cable de la fuente de alimentación del conector
en el módulo de entrada de energía, que se localiza en el
panel posterior del APx517. El módulo del portador de
fusibles de la fuente de alimentación es parte del módulo
de entrada de energía, abajo del interruptor de corriente.
Inserte un destornillador pequeño en la ranura en la parte
inferior del módulo de entrada de energía, como se muestra
en la figura 1, y abra la puerta de bisagras para que se vea el
módulo portador de fusibles rojo de la fuente de alimentación.
Levante el módulo portador de fusibles con el destornillador
como se muestra en la figura 2, y luego sáquelo del módulo
de entrada de energía usando sus dedos. Los dos fusibles
de la fuente de alimentación están montados holgadamente
dentro del módulo portador de fusibles, tenga cuidado de
que no se caigan.
Figura 3 Figura 4
Reemplace los fusibles si es necesario, usando los fusibles
que se describieron anteriormente. Tome en cuenta que los
fusibles se montan entre el broche de contacto central y
el contacto más cercano a los pines del módulo, como se
muestra en las figuras 3 y 4. Reinserte cuidadosamente el
módulo portador de fusibles dentro del módulo de entrada
de energía, y presione firmemente en su lugar. Cierre
firmemente la puerta de bisagras.
Conecte el cable de alimentación desde una toma de fuente
de alimentación al conector del cable de suministro en el
panel posterior del APx517.
