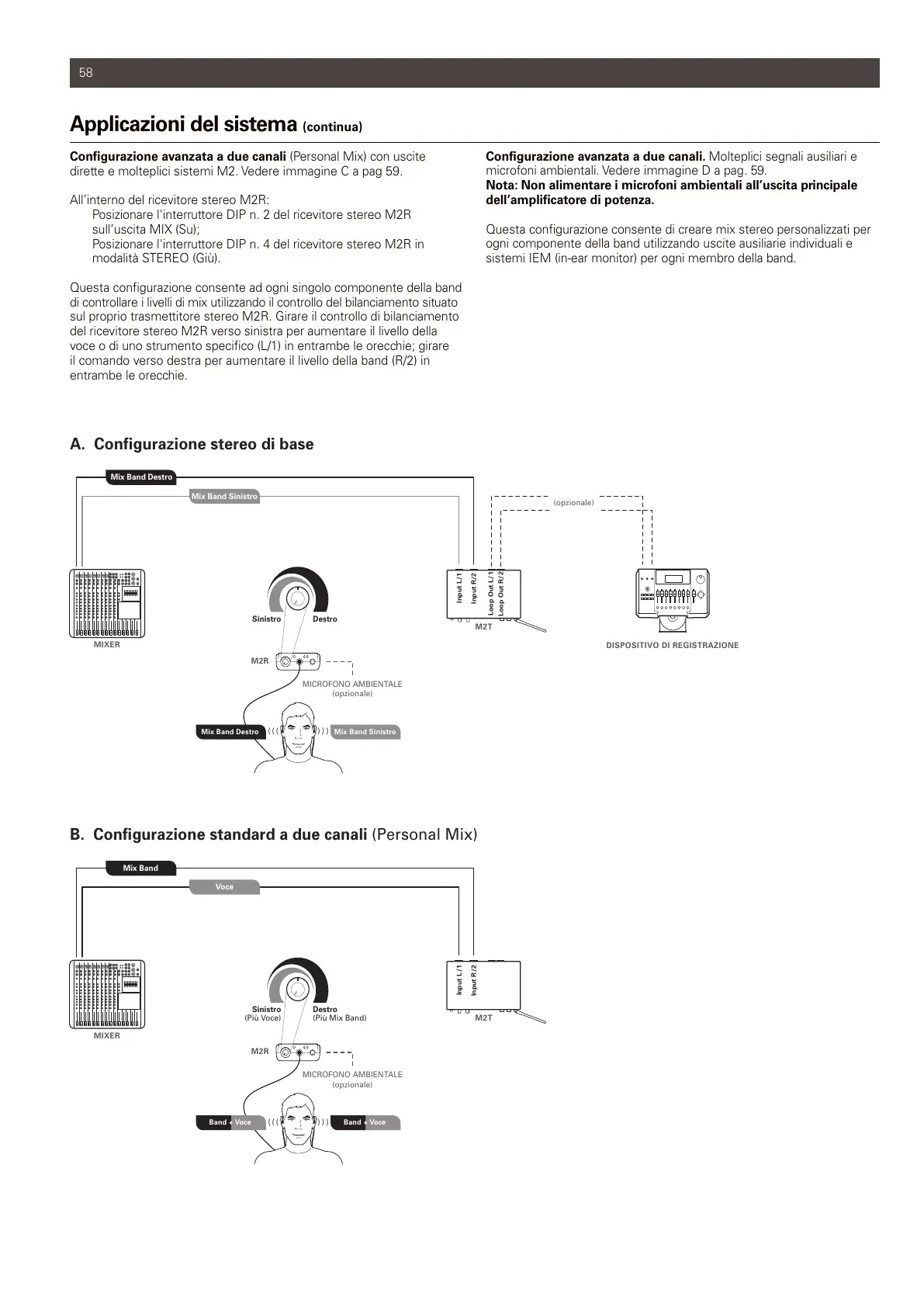

Applicazioni del sistema (continua)
Configurazione avanzata a due canali (Personal Mix) con uscite
dirette e molteplici sistemi M2. Vedere immagine C a pag 59.
All’interno del ricevitore stereo M2R:
Posizionare l'interruttore DIP n. 2 del ricevitore stereo M2R
sull’uscita MIX (Su);
Posizionare l'interruttore DIP n. 4 del ricevitore stereo M2R in
modalità STEREO (Giù).
Questa configurazione consente ad ogni singolo componente della band
di controllare i livelli di mix utilizzando il controllo del bilanciamento situato
sul proprio trasmettitore stereo M2R. Girare il controllo di bilanciamento
del ricevitore stereo M2R verso sinistra per aumentare il livello della
voce o di uno strumento specifico (L/1) in entrambe le orecchie; girare
il comando verso destra per aumentare il livello della band (R/2) in
entrambe le orecchie.
Configurazione avanzata a due canali. Molteplici segnali ausiliari e
microfoni ambientali. Vedere immagine D a pag. 59.
Nota: Non alimentare i microfoni ambientali all’uscita principale
dell’amplificatore di potenza.
Questa configurazione consente di creare mix stereo personalizzati per
ogni componente della band utilizzando uscite ausiliarie individuali e
sistemi IEM (in-ear monitor) per ogni membro della band.
) ) )
MIXER
Mix Band
Voce
Sinistro
(Più Voce)
M2R
Destro
(Più Mix Band)
MICROFONO AMBIENTALE
(opzionale)
Band + Voce Band + Voce
( ( (
M2T
Input L/1
Input R/2
) ) )
MIXER
Mix Band Destro
Mix Band Sinistro
Sinistro
M2R
Destro
MICROFONO AMBIENTALE
(opzionale)
Mix Band Destro Mix Band Sinistro
( ( (
M2T
Input L/1
Input R/2
Loop Out L/1
Loop Out R/2
DISPOSITIVO DI REGISTRAZIONE
(opzionale)
B. Configurazione standard a due canali (Personal Mix)
A. Configurazione stereo di base
