-9-

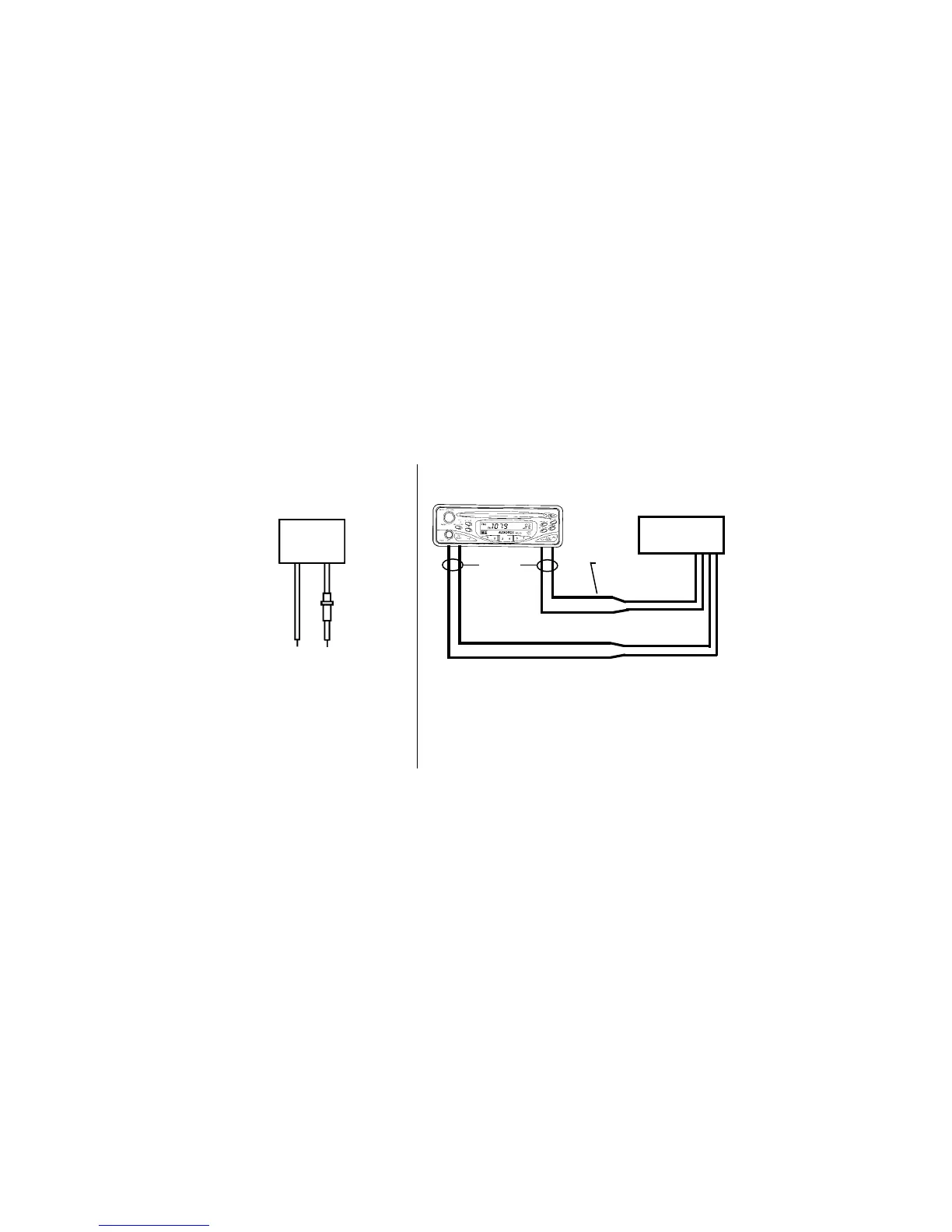

CHAÎNE STÉRÉO EXISTANTE
(TYPE TERRE CONÇU)
SORTIES
DE LA CHAÎNE
STÉRÉO D'AUTO
DROIT +
DROIT -
GAUCHE +
GAUCHE -


GRIS AVECRAYURE
GRIS
BRUN AVEC RAYURE
BRUN
ÉPISSURE
CÂBLAGE D’ALIMENTATION DE
L’AMPLI-ÉGALISATEUR
NOIR
RACCORDER À LA
BORNE ACC. POSITIVE
DE 12 VOLTS
RACCORDER À UNE
PIÈCE MÉTALLIQUE
MISE À LA MASSE DU
VÉHICULE
ORANGE AVEC
RAYURE
CÂBLAGE D'ENTRÉE
REMARQUE: SI LA CHAÎNE STÉRÉO EST MUNIE DE 4 SORTIES DE HAUT-PARLEUR,
ÉPISSER LES FILS DES HAUT-PARLEURS GAUCHES AVANT ET ARRIÈRE
ENSEMBLE ET ÉPISSER LES FILS DES HAUT-PARLEURS DROITS AVANT
ET ARRIÈRE ENSEMBLE PUIS CÂBLER COMME IL EST MONTRÉ.
