FRANÇAIS
CARACTÉRISTIQUES
LR 131 XR - 211 XR. Amplis à un canal de dimensions compactes et à hautes
caractéristiques musicales.
Ils ont un filtre actif électronique intérieur, spécialisé pour le pilotage de SUBWOOFERS.
Les éléments fondamentaux de leur circuit sophistiqué sont: stades "FRONT END"
réalisés avec deux stades différentiels complémentaires, stades finals constitués de
transistors en connexion Darlington, transistors finals avec capacité en courant de 15A
et alimentation PWM à MOSFET avec une grande réserve d'énergie.
Ces caractéristiques permettent de véhiculer des charges trés basses avec une impédance
nominale de 2 Ohm.
Bien entendu, il s'agit d'amplis de dimensions trés compactes par rapport aux performances
fournies et au cas où l'utilisation serait prévue pour des charges de 2 Ohm, il faudrait
choisir un endroit bien aéré ou, éventuellement, poser un ventilateur prés de l'appareil
pour le protéger contre des surchauffes excessives.
PRÉCAUTIONS
· Pour un bon fonctionnement de l'appareil, il très important de veiller à l'installer dans un
endroit où la température ne tombe jamais au dessous de 0°C et ne dépasse jamais 55°C.
· L'installation doit se faire dans un endroit sec et bien ventilé.
· L'alimentation est de type 12 VCC avec négatif à la masse. S'assurer que les caractéristiques
de l'installation du véhicule soient indiquées pour ce type d'appareil.
· Pour une conduite sans risque, nous conseillons un niveau d'écoute ne couvrant pas le bruit
du trafic environnant.
INSTALLATION
Pour le montage utiliser les rondelles et vis fournies à cet effet. Pour un résultat optimum il
est recommandé d'utiliser les éléments de la ligne audison cable suivants: câbles d'alimentation,
câbles signal, câbles pour haut-parleurs, connecteurs RCA et tous les accessoires complétant
le branchement.
ATTENTION
· ENTRÉES: Si la masse de sortie de l'auto-radio n'est pas la même que celle du châssis, relier
le fil du câble isolant au châssis de l'auto-radio.
· SORTIES: Ne jamais connecter entre elles ou sur la masse les sorties -R et -L. Avant d'utiliser
un filtre crossover, s'assurer que les canaux n'ont pas de masse commune.
· RÉGLAGES: Si des phénomènes de saturation apparaissent à un niveau de volume modéré,
cela signifie que le signal sort distordu de l'auto-radio.
En ce cas, abaisser le volume de l'autoradio jusqu'à ce que le phénomène disparaisse et régler
ensuite les niveaux de l'amplificateur.

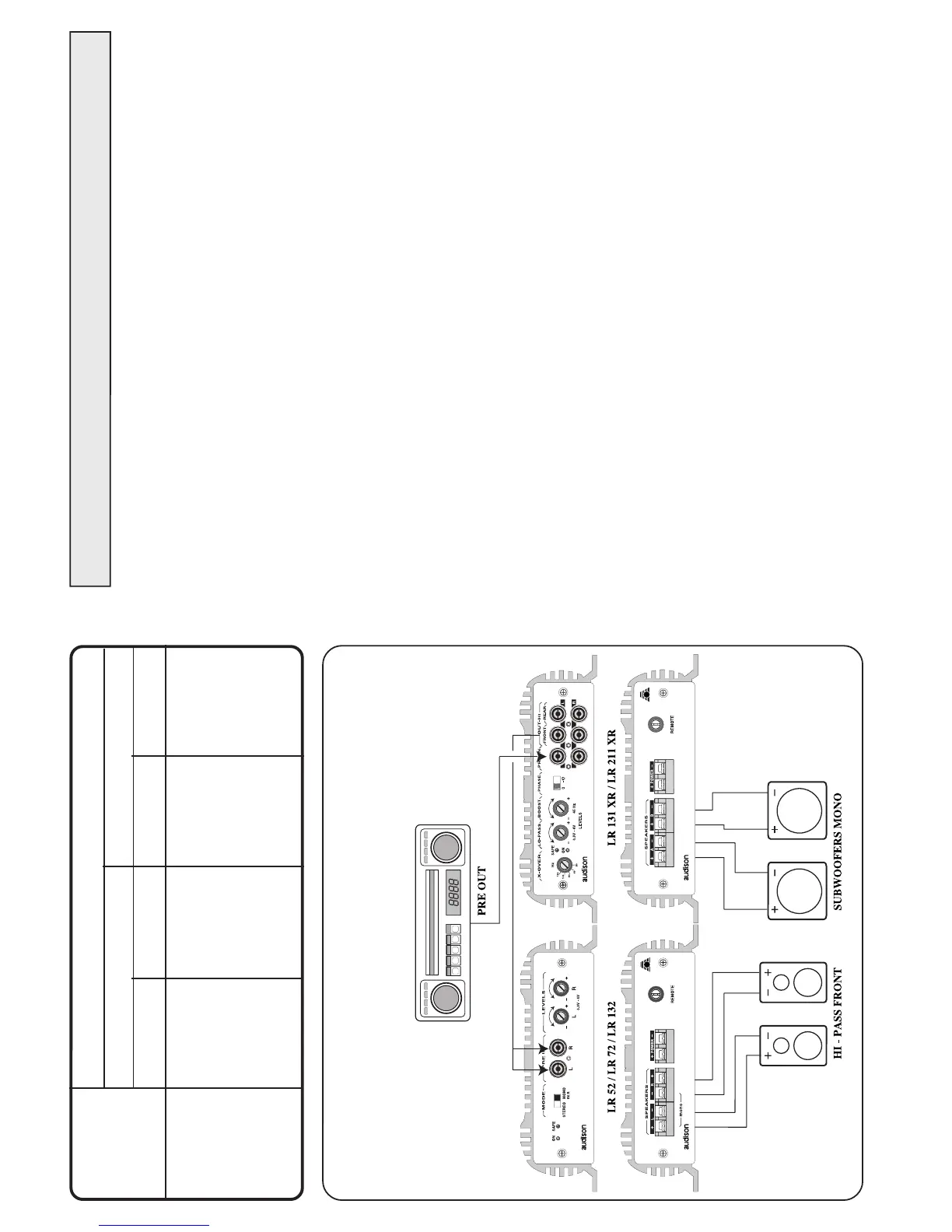

LR 131 XR / LR 211 XR
ACTIVE FRONT SYSTEM
L (mH) C (µF) L (mH) C (
µF)
4 Ohms
8 Ohms
LOUDSPEAKERS IMPEDANCE
FREQUENCY
Hertz
60
80
100
120
150
200
10.6
7.9
6.4
5.3
4.3
3.2
660
495
400
330
265
200
21.0
15.9
12.7
10.6
8.5
6.4
330
245
200
165
132
100
