DEUTSCH
TECHNISCHE DATEN
NETZTEIL 11 ÷ 15 VDC
RUHESTROM 0,7 A
MAXIMALER STROMVERBRAUCH (bei Nennleistung) 12 A
MAX DYNAMIC POWER (2 Kan. je 4 Ohm Last) 50 W
MAX DYNAMIC POWER (1 Kan. je 4 Ohm Last) Bridge 150 W
NENNLEISTUNG (Toleranz +10 %; -5 %)
2 Kanäle je 4 Ohm Last; 0,3 % Klirrfaktor; 12 VDC 30 W (RMS)
DAUER-AUSGANGSLEIST. (
2 Kan. je 4 Ohm Last; 13,8 VDC
) 35 W (RMS)
DAUER-AUSGANGSLEIST. (
2 Kan. je 2 Ohm Last; 13,8 VDC
) 50 W (RMS)
MONO-AUSGANGSLEIST.
(
1 Kan. je 4 Ohm Last; 13,8 VDC
)
Bridge
100 W (RMS)
KLIRRFAKTOR THD (bei 1 KHz; 90 % Nennleistung) 0,07 %
LEISTUNGSBANDBREITE (-3 dB; Nennleistung) 4 Hz ÷ 100 KHz
DÄMPFUNGSFAKTOR (4 Ohm) 150
ANSTIEGSZEIT 4,5 µS
STORABSTAND 98 dBA
EINGANGSEMPFINDLICHKEIT 0,3 V ÷ 4 VRMS
EINGANGSIMPEDANZ 15 KOhm
LASTIMPEDANZ Stereo 8 - 4 - 2 Ohm
LASTIMPEDANZ Mono 8 - 4 Ohm
REMOTE IN 7 ÷ 15 VDC
ABMESSUNGEN (BxHxT) 175 x 50 x 190 mm
FRANÇAIS
DONNÉES TECHNIQUES
ALIMENTATION 11 ÷ 15 VDC
CONSOMMATION MIN. 0,7 A
CONSOMMATION MAX. (Puissance Nominale) 12 A
MAX DYNAMIC POWER (2 Ch x 4 Ohm) 50 W
MAX DYNAMIC POWER (1 Ch x 4 Ohm) Bridge 150 W
PUISSANCE NOMINALE CONTINUE (Toll. +10 %; -5 %)
2 Ch x 4 Ohm; 0,3 % DHT; 12 VDC 30 W (RMS)
PUISSANCE SORTIE CONT. (2 Ch x 4 Ohm; 13,8 VDC) 35 W (RMS)
PUISSANCE SORTIE CONT. (2 Ch x 2 Ohm; 13,8 VDC) 50 W (RMS)
PUISS. SORTIE MONO (1 Ch x 4 Ohm; 13,8 VDC) Bridge 100 W (RMS)
DISTORSION HARM. TOTALE (1 KHz; 90 % Puiss. Nom.) 0,07 %
BANDE PASSANTE (-3 dB; Puiss. Nom.) 4 Hz ÷ 100 KHz
COEFFICIENT D'AMORTISSEMENT (4 Ohm) 150
TEMPS DE MONTÉE 4,5 µS
RAPPORT SIGNAL/BRUIT 98 dBA
SENSIBILITÉ D'ENTRÉE 0,3 V ÷ 4 VRMS
IMPEDANCE D'ENTRÉE 15 KOhm
IMPEDANCE DE CHARGE Stereo 8 - 4 - 2 Ohm
IMPEDANCE DE CHARGE Mono 8 - 4 Ohm
REMOTE IN 7 ÷ 15 VDC
DIMENSIONS (BxHxL) 175 x 50 x 190 mm
LR 52
LR 52

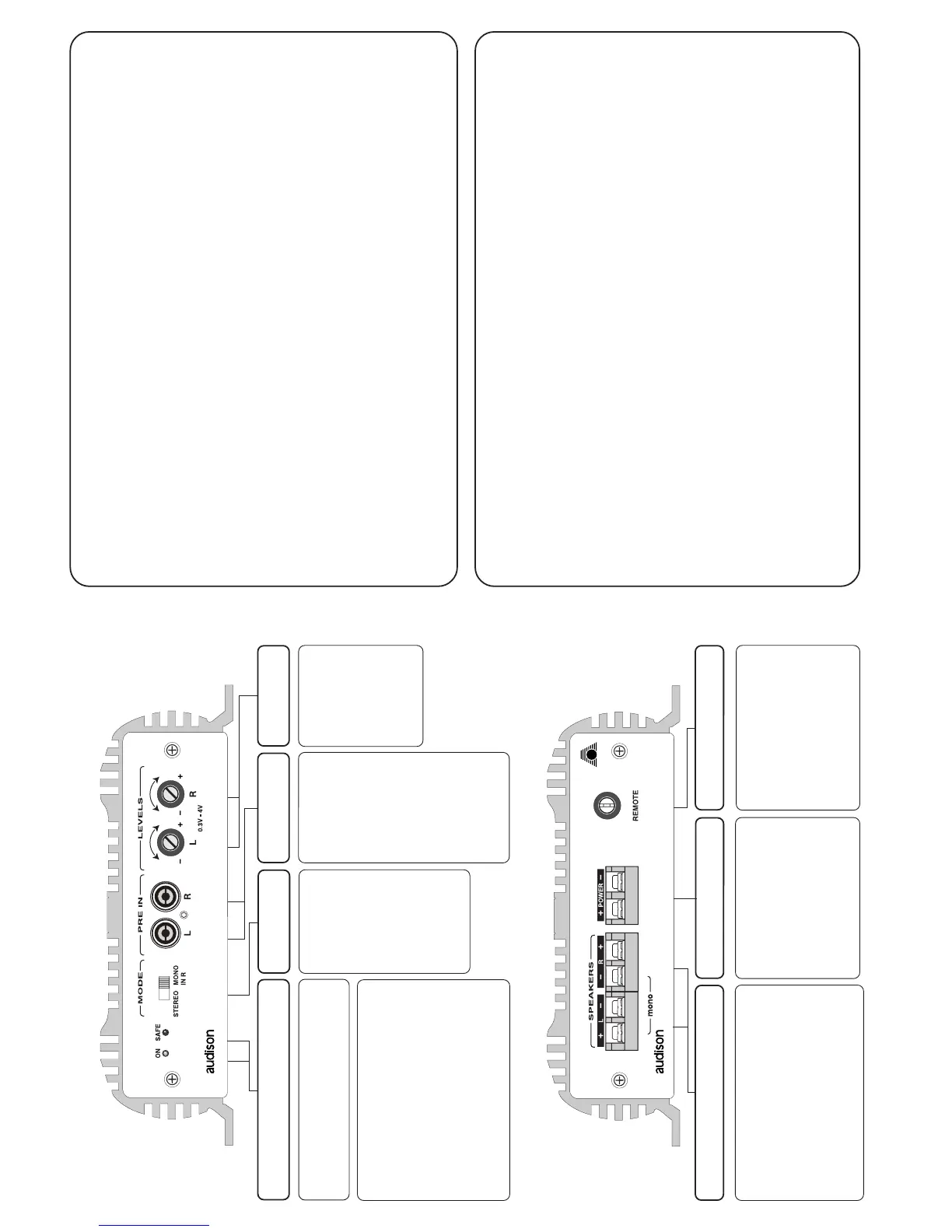

SCHALTER UND REGLER
ANSCHLUßKONFIGURATION
ON
Leuchtet, wenn der Verstärker eingeschaltet
ist.
MODE
STEREO:
Aktiviert den Ste-
reo-Betrieb.
MONO IN R:
Erlaubt den Mono-
Betreib des
Verstärkers. Dabei
wird nur der rechte
Eingang benutzt.
LEVELS
Pegelregler für die
Lautsprecher-
Ausgänge des
Verstärkers.
Empfindlichkeit
zwischen 300mV
und 4V regelbar.
AUSGANGSKLEMMEN
REMOTE
STROMVERSORGUNG
PRE IN
Linker und rechter
Eingang des
Verstärkers. Hier wird
der Vorverstärker-
Ausgang einer
Signalquelle (Autora-
dio mit Cassette, CD
oder DAT), einer
Aktivweiche oder
jedes anderen Typs
von Signalprozessor
auf Vorverstärkerpegel
angeschlossen.
PEGELREGLER
FUNKTIONANZEIGEN
FUNKTIONSWEISE
EINGÄNGE
SAFE
Leuchtet, wenn die Schutzschaltungen
eingreifen: bei zu hoher Temperatur (oberhalb
80° C) und Störungen an den Lautsprecher-
Anchlüssen (Gleichstrom, Kurzschluß, zu
niedrige Lastimpedanz). Wenn die
Schutzschaltung eingreift, deaktiviert sich der
Verstärker. Schalten Sie die Anlage aus und
korrigieren Sie den Fehler. Dann können Sie
den Verstärker wieder einschalten.
L / R
Ausgangsklemmen für den linken und
rechten Kanal des Verstärkers. Verbinden
Sie die Lautsprecher entsprechend der
abgebildeten Polaritäten.
MONO
Ausgangsklemmen für den Mono-Brücken-
Betrieb. Müssen benutzt werden, wenn das
Gerät mittels Schalter auf der Frontseite in
den Mono-Modus geschaltet wurde.
POWER
Eingangsklemmen für die
Stromversorgung des
Verstärkers. Verbinden Sie das
Plus-und Massekabel (Minus) mit
den korrespondierenden
Klemmen am Verstärker. Die
angelegte Spannung muß
zwischen 10 und 15 Volt betragen.
IN
Anschluß für Schaltspannung zum
Einschalten des Verstärkers, kommt
vom Autoradio (oder von einem
anderen Gerät, das ebenfalls über
eine Schaltspannung für Verstärker
verfügt). Die Schaltspannung muß
zwischen 7 und 15 Volt
Gleichspannung betragen.
