DEUTSCH
4
DIE EIGENSCHAFTEN:
DieseMono Endstufen in kompakter Abmessung sind Referenz Teile mit absoluten TOP
Eigenschaften für Musik-Puristen.
Aufbau: “FRONT END”, realisiert mit zwei Komplement-Stufen, polarisiert mit zwei
rauscharmen Stromquellen.
Die End-Stufenkonfiguration besteht aus inverter 3-fachen und reinem Komplementär
Symmetrien.
Der Leistungs-Verstärker wurde realisiert durch Transistoren, parallel mit einer Strom-Kapazität
von jeweils 15 Amper.
Das PWM Netzteil in MOSFET TECH. ist speziell für eine hole Stromaufnahme konzipiert.
Die XR Varianten, beinhalten eine aufwendige Subwoofer Frequenzweiche mit X-beliebige
Einstellvariationen, eine Sub-Anhebungmöglichkeit bei 45 Hz bis zu 6 dB und einen Phasenschalter
180°, selbstveständlich dabei zwei Hi-Pass Ausgänge (1 x Front, 1 x Rear).
Zu beachten: Im niederohmigen Betrieb ist darauf zu achten, das der Kühlkörper gut ventiliert
wird, und mindstens ein 20 mm Stromkabel eingesetzt wird.
Die Absicherung der Endstufe unter 4 Ohm soll mindestens 60 Amper betragen.
WICHTIGE HINWEISE:
· Netzteil Voltage: 12 Vcc negativ auf Masse.
· Der Einbauort soll trocken und Temperaturstabil sein (0° C - 55° C).
EINBAU:
Für die Montage der Endstufen sind 4 stk. Plastik Schutzkappen für die Schrauben vorgesehen. Zur
Musikalischen Perfektion empfehlen wir, audison cable anzuwenden: Power cable, Signal cable, LS
cable, chinch stecker sowie Sicherungsblöcke.
WARNUNG:

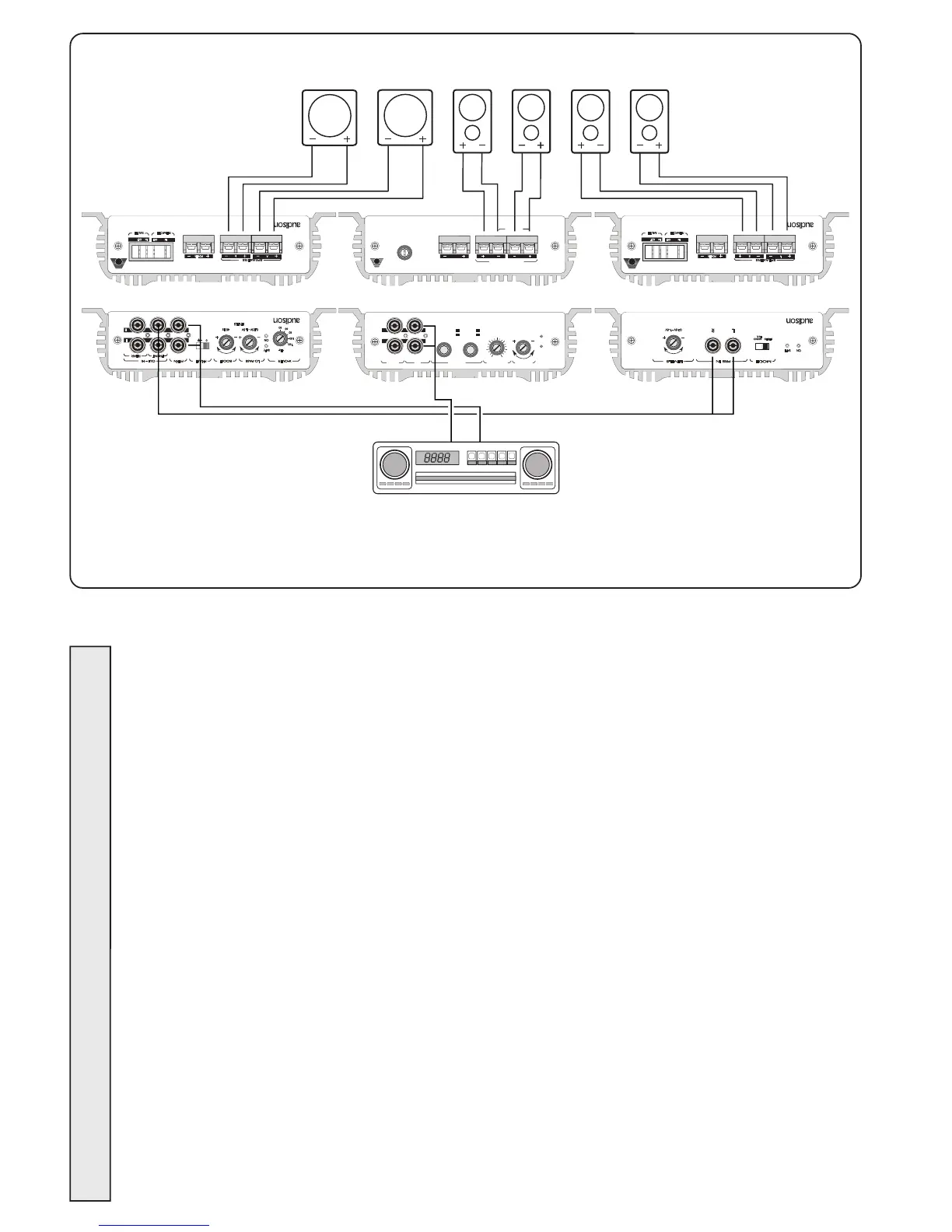

· Eingang: Falls das Massekabel des Autoradios nicht auf der Karosseriemasse liegt dann muss das
Masse-Kabel von der Endstufe auf das Autoradio-Chassis gelegt werden.
·Output: Nie den Ausgang auf gemeinsame Masse legen. Achten Sie darauf, das passive
Frequenzweichen nie eine gemeinsame Masse haben.
·Abstimmung: Bei der "gain" Abstimmung Empfehlen wir den Volume Regler des Autoradios auf
volle Lautstärke zu stellen und den Gain-Regler der Endstufe so weit zu öffnen bis der Klang optimal
eingestellt ist. Bei auftreten von Verzerrungen kann es auch am Autoradio liegen, bitte dann die
Lautstärke (Volume) reduzieren (leiser stellen und den Endstufen Empfindlichkeits regler (GAIN)
einstellen.
