Austroflamm Xtra - 2 Montaggio di Xtra

2 | Montaggio di Xtra IT Xtra montieren
18
2 Montaggio di Xtra
1
2

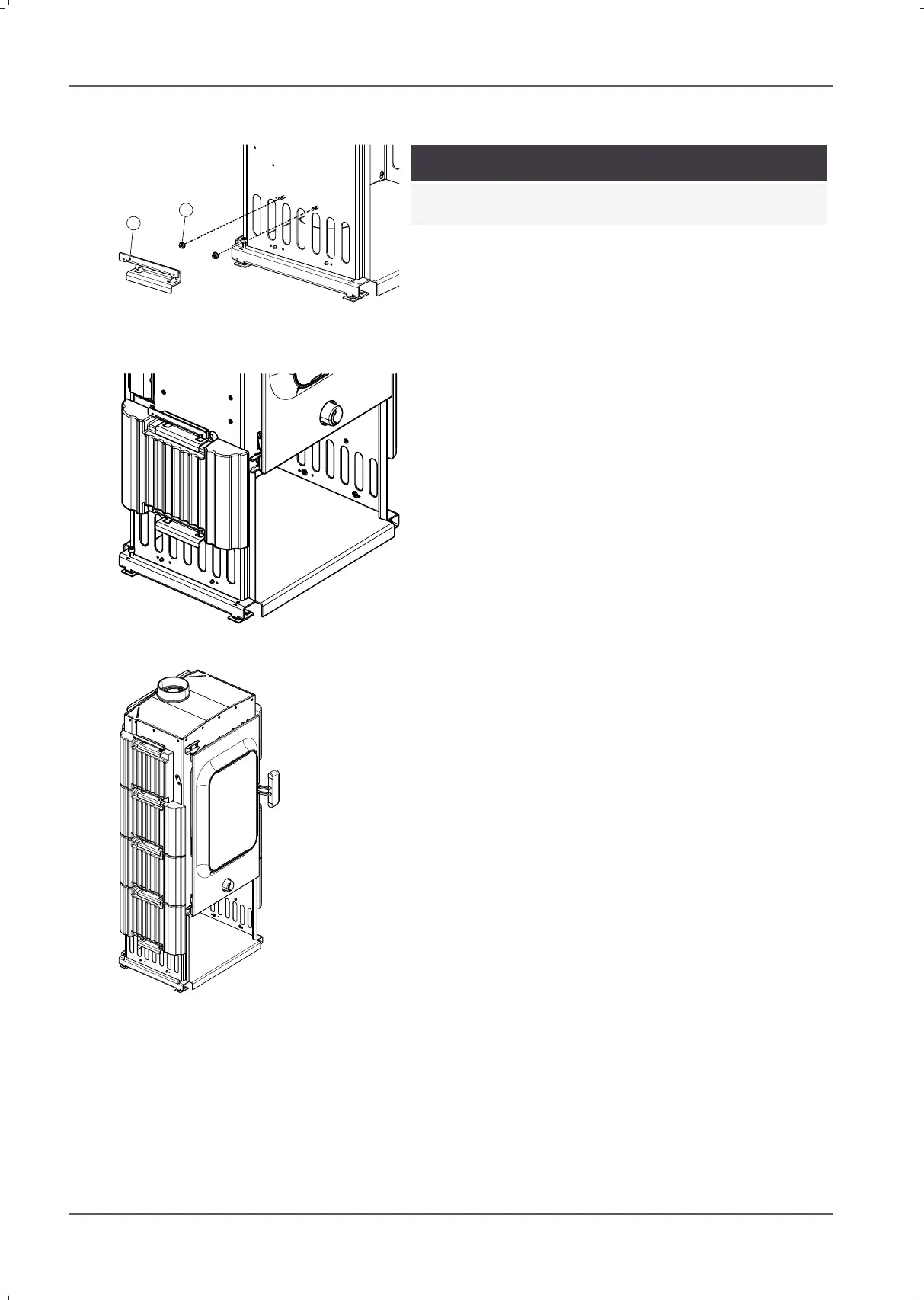

Fig.1: Montaggio del supporto
CONSIGLIO
È imperativo iniziare dal lato sinistro. In caso contrario la
stufa potrebbe ribaltarsi!
ü Assemblare sempre le pietre HMS iniziando dal lato si-
nistro, dal basso verso l'alto.
1) Mettere due dadi (1) sui perni filettati nel corpo.
2) Poi il supporto (2) può essere posizionato sui perni fi-
lettati dall'alto e i dadi (1) possono essere serrati.
Fig.2: Posizionamento della pietra sulla staf-
fa
3) Ora mettere la prima pietra HMS (la più bassa) sul
supporto e poi mettere il supporto successivo sui per-
ni filettati.
Fig.3: Pietre montate a sinistra
4) Per le pietre rimanenti, procedere come indicato ai
passi 2, 3 e 4 e montare le pietre rimanenti.
ð Va notato che la pietra superiore è più stretta delle
altre pietre.
