DESCRIPCIÓN Y FUNCIONAMIENTO

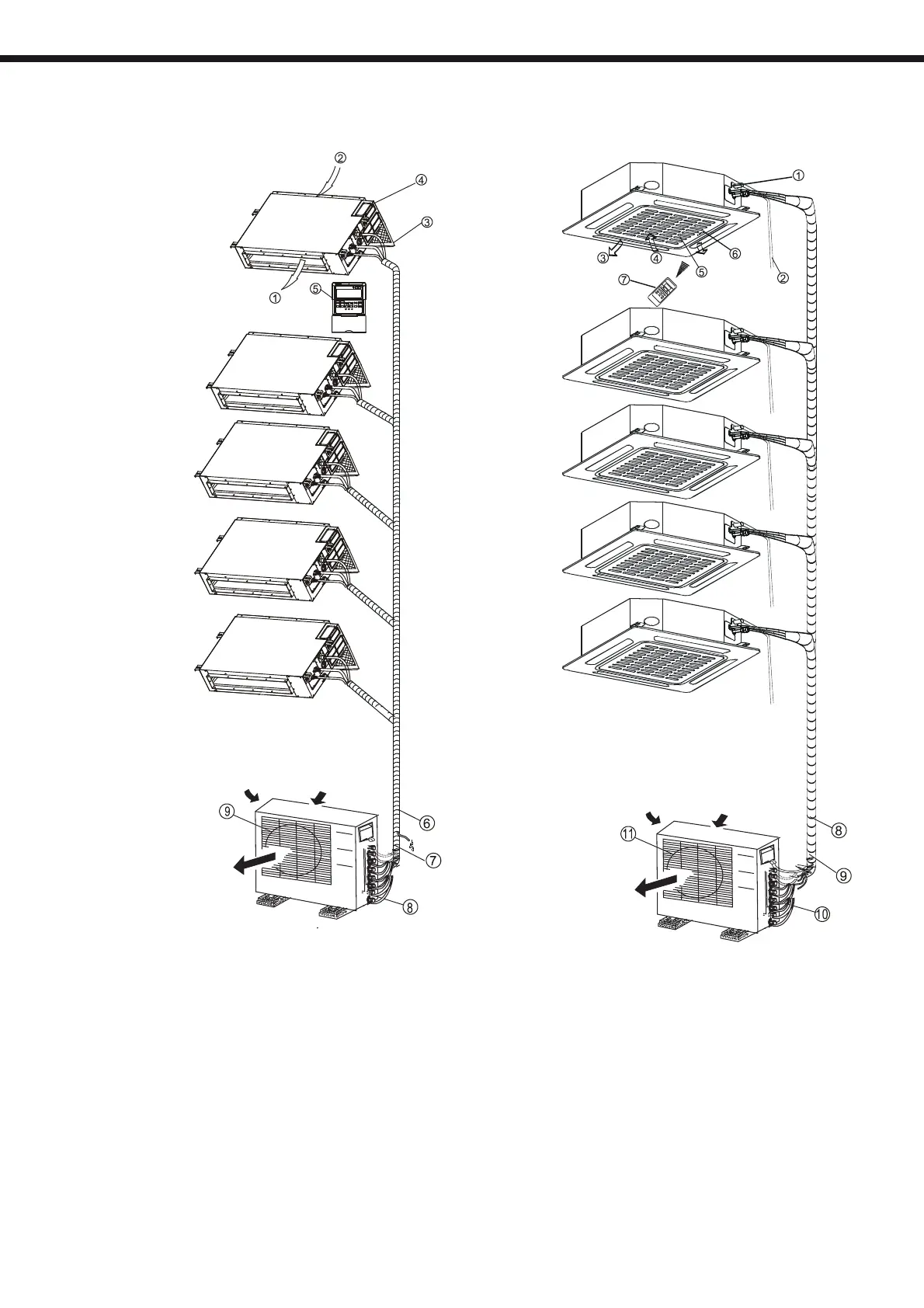

b) Conducto
Unidad C
Unidad A
Unidad B
Unidad D
Unidad E
c) Cassette
Unidad C
Unidad A
Unidad B
Unidad D
Unidad E
6. Tuberia refrigerante, drenaje
7. Cable de interconexión
8. Válvula de servicio
1. Salida de aire
2. Entrada de aire
3. Filtro de aire
4. Caja eléctrica
5. Control remoto
Unidad Interior
Unidad Exterior
9. Rejilla de salida de aire
8. Tuberia refrigerante, drenaje
9. Cable de interconexión
10. Válvula de servicio
1. Bomba de condensados
2. Conexión drenaje
3. Salida de aire
4. Entrada de aire
5. Rejilla de entrada de aire
Unidad Interior
Unidad Exterior
11. Rejilla de salida de aire
6. Pantalla indicadora
7. Control remoto
