ES
10

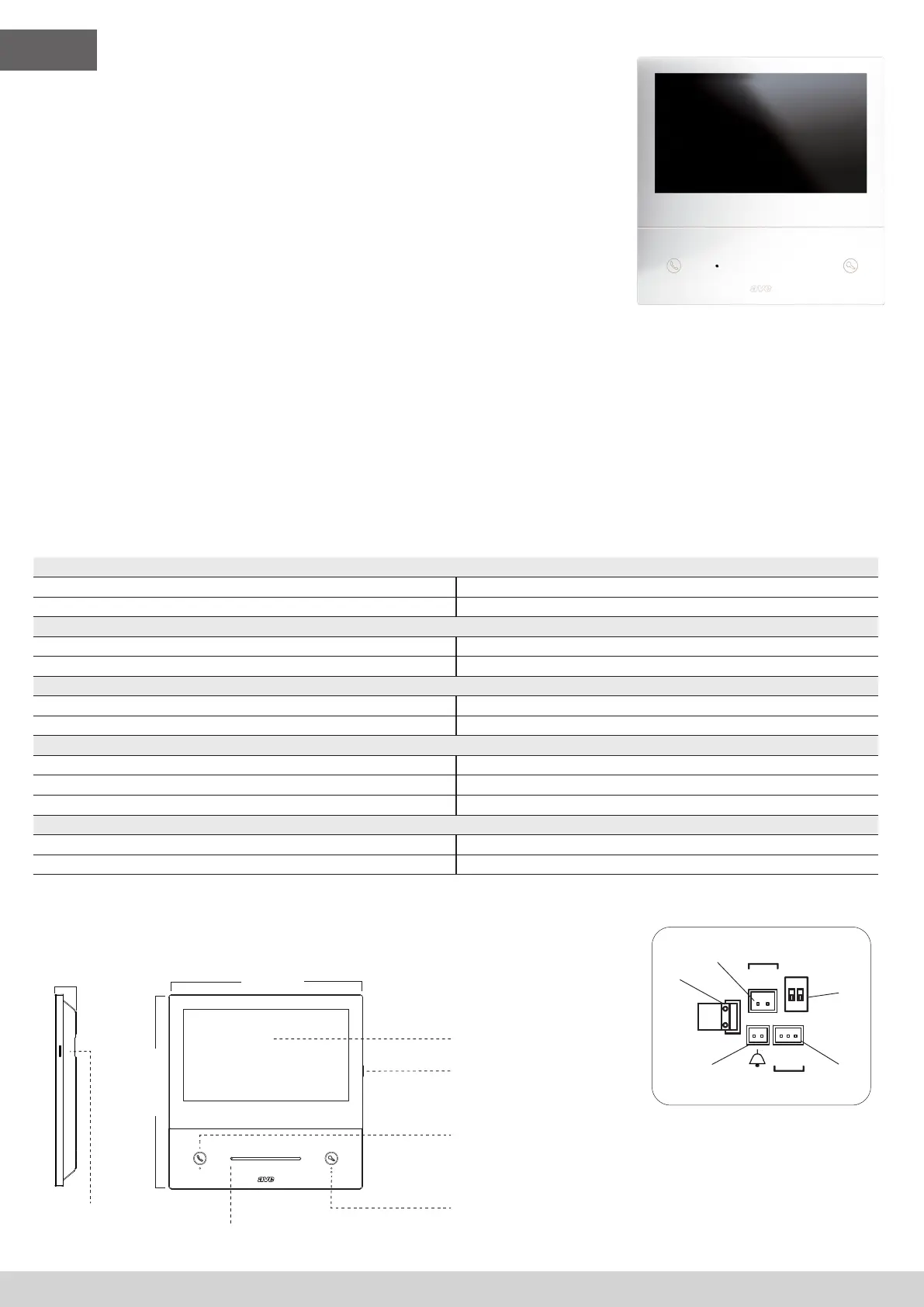

VI2F-PIT7WF
PUESTO INTERNO CON PANTALLA TÁCTIL 7" WI-FI GAMA 2 CABLES V44 EASY
1) GENERALES
El dispositivo VI2F-PIT7WF es un puesto interno audio/vídeo del sistema de videoportero 2 cables AVE V44 EASY.
Las funciones y las características son:
Audio/Vídeo/Botones:
• Pantalla táctil horizontal 7";
• Manos libres;
• Botones táctiles: apertura puertas, silenciado, visualización cámaras;
• Gestión remota a través de APL AVE VÍDEO V44;
Señales:
• Llamada perdida;
• Puerta abierta;
• Silenciado tono de llamada activado;
Funciones del videoportero:
• Respuesta a una llamada;
• Visualización cámaras analógicas por medio de la interfaz adecuada VI2F-CAM;
• Gestión timbre auxiliar fuera puerta
• Gestión n.3 pasos, dos en la estación exterior y uno opcional en relé auxiliar VI2F-RELAY;
• Intercomunicación entre aparatos del mismo apartamento o de otros
2) DECLARACIÓN DE CONFORMIDAD
El dispositivo VI2F-PIT7WF está conforme con las siguientes normativas:
• EN 62820-1-1:2016 Sistemas de intercomunicación de edificios - Parte 1-1: Requisitos de sistema - General grado2
• Directiva RoHS 2011/65/EU;
• Reglamento REACh (CE) N. 1907/2006;
• Directiva RED 2014/53/EU (solo donde sea aplicable): El texto completo de la declaración de conformidad UE está disponible en el siguiente sitio Internet: www.ave.it
3) INSTALACIÓN, COLOCACIÓN Y FIJACIÓN
Se recomienda instalar el dispositivo a una altura de 1,5m del suelo. Apriete los tornillos en dotación para fijar el estribo de soporte a la caja rectangular, previamente tapiada horizontalmente.
Una vez completado el cableado, alinee las ranuras en la parte posterior del monitor con los ganchos del soporte (1) y deslice el dispositivo hacia abajo ligeramente (2).
ATENCIÓN: el dispositivo está equipado con ficha Wi-Fi. Si en un sistema están presentes más de n.1 art. VI2F-PIT7WF, es necesario instalar un alimentador "local (art. VI2F-ALI600MA) para cada
dispositivo. Verifique las absorciones máximas de los dispositivos instalados para evitar absorciones elevadas en el bus que afectarían el funcionamiento correcto.
4) CONEXIONES
A continuación, se muestra el significado de los bornes de conexión y del dip-switch colocados en la parte trasera del dispositivo:
➀ AUXILIARY POWER SUPPLY
Terminal 1 + 30 Vcc
Terminal 2 GND
➁ 2 Wire BUS
Terminal 1 BUS A
Terminal 2 BUS B
➂ Timbre (cable proporcionado junto con el dispositivo)
Terminal 1 Entrada timbre
Terminal 2 GND
➃ Interfaz para extensión RS485 (solo para uso interno)
Terminal 1 DB
Terminal 2 DA
Terminal 3 GND
➄ DIP SWITCH
DIP 1 - MASTER/SLAVE ON = puesto interno MASTER OFF = puesto interno SLAVE
DIP 2 - IMPEDANCIA FINAL LÍNEA (activar si el puesto interno es el último del sector) ON = impedancia ON OFF = impedancia OFF
5) FUNCIONES VARIADAS
Respuesta a una llamada
Presione para responder/cerrar una llamada entrante.
Durante el monitoreo de la cámara del puesto externo, sin una llamada en
curso, la presión del botón habilita la comunicación.
Desbloqueo electrocerraduras
Ninguna función en modalidad Stand-by;
Durante una llamada entrante y/o una conversación, una breve presión
desbloquea el relé en potencia (Desbloqueo 1) del puesto externo, una
presión prolongada (3 seg) activa el relé a contacto limpio (Desbloqueo 2).
179 mm
25 mm
179 mm
RC
NC
M
S
1 2
ON
BUS
BUS
DB
DA
GND
RS485
VI2F-PIT7WF
+30V
GND
POWER
179 mm
179 mm
RC
NC
M
S
1 2
ON
BUS
BUS
DB
DA
GND
RS485
VI2F-PIT7WF
+30V
GND
POWER
25 mm
179 mm
RC
NC
M
S
1 2
ON
BUS
BUS
DB
DA
GND
RS485
VI2F-PIT7WF
+30V
GND
POWER
tarjeta
SD
Pantalla táctil
Altavoz
Micrófono
