AVE V44 EASY - Page 7

FRA
76
VI2F-PIT7WF

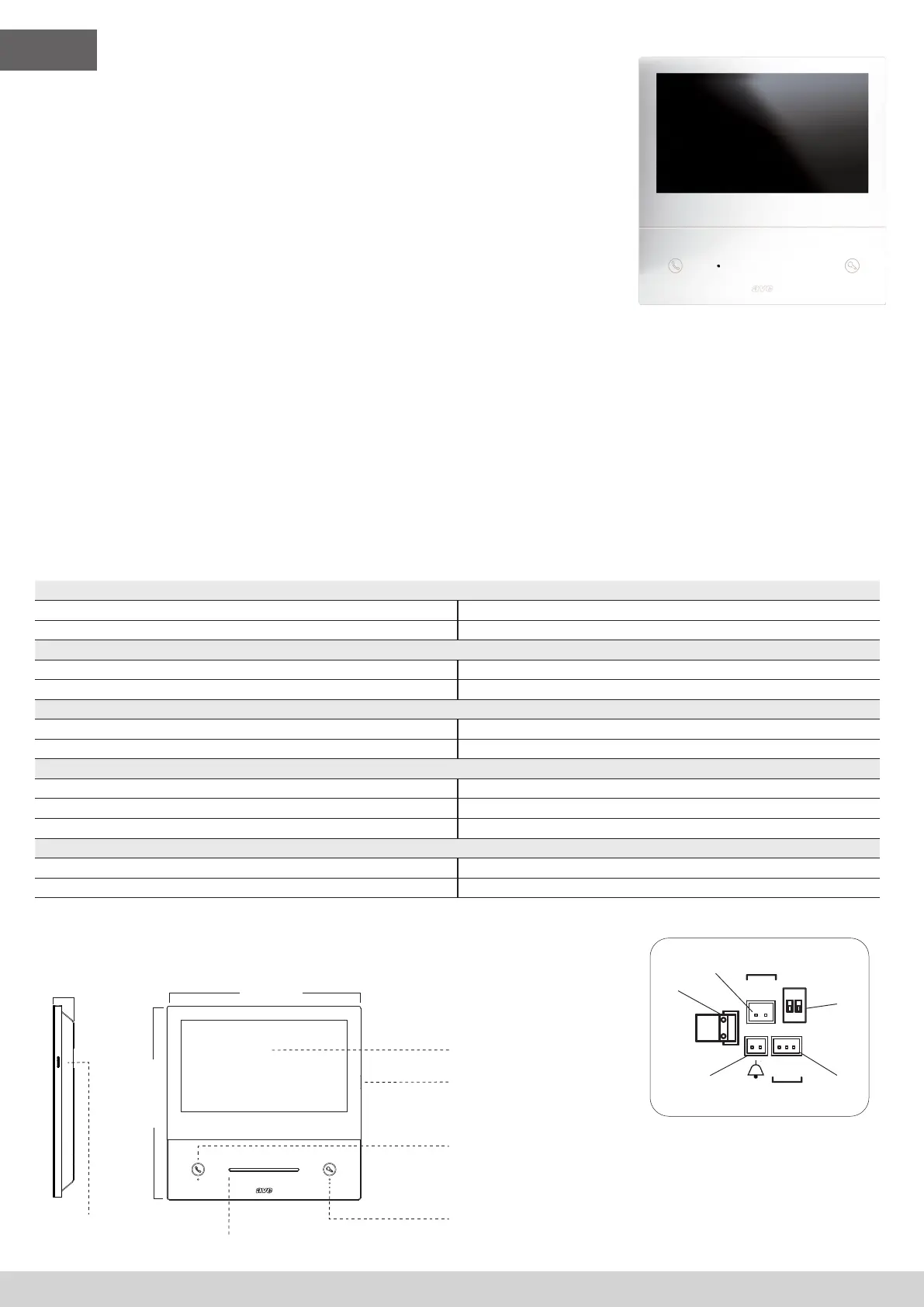

POSTE INTERNE ÉQUIPÉ D’ÉCRAN TACTILE 7POUCES WI-FI GAMMA 2FILS V44 EASY
1) GÉNÉRALITÉS
Le dispositif VI2F-PIT7WF est un poste interne audio/vidéo pour le système de visiophone à 2fils AVE V44 EASY.
Les fonctions et les caractéristiques sont les suivantes:
Audio/Vidéo/Boutons:
• Écran tactile horizontal de 7pouces;
• Haut-parleur;
• Boutons tactiles: ouverture des entrées, silencieux, affichage des caméras;
• Gestion à distance via APP AVE VIDEO V44;
Signalisations:
• Appel manqué;
• Porte ouverte;
• Silencieux actif de la sonnerie;
Fonctions visiophone:
• Réponse à un appel;
• Visualisation des caméras analogiques via l'interface dédiée VI2F-CAM;
• Gestion sonnette auxiliaire derrière la porte
• Gestion 3entrées, deux à bord du poste externe et une en option sur le relais auxiliaire VI2F-RELAY;
• Intercommunication entre appareils du même appartement ou d’autres appartements
2) DÉCLARATION DE CONFORMITÉ
Le dispositif VI2F-PIT7WF est conforme à la norme ci-dessous:
• EN 62820-1-1:2016 Systèmes d’interphone de bâtiment - Partie 1-1: Configuration de système requise - Catégorie générale grade2
• Directive RoHS 2011/65/UE;
• Règlement REACh (CE) N. 1907/2006;
• Directive RED 2014/53/UE (uniquement si applicable): Le texte complet de la déclaration de conformité UE est disponible à l’adresse Internet suivante: www.ave.it
3) INSTALLATION, PLACEMENT ET FIXATION
Il est recommandé d’installer le dispositif à une hauteur de 1,5m du sol. Vissez les vis fournies pour fixer le support au boîtier rectangulaire, précédemment encastré horizontalement.
Terminez le câblage, aligner les fentes à l’arrière du moniteur aux crochets du support (1) et faites coulisser légèrement le dispositif vers le bas(2).
ATTENTION: le dispositif est équipé d'une carte Wi-Fi. Si un système comporte plusieurs dispositifs réf. VI2F-PIT7WF, il est nécessaire d'installer une alimentation dite «locale» (article VI2F-
ALI600MA) pour chacun d’entre eux. Vérifiez les absorptions maximales des dispositifs installés afin d'éviter des absorptions élevées sur le bus qui nuiraient au bon fonctionnement.
4) BRANCHEMENTS
Ci-après la signification des bornes de connexion et du micro-interrupteur (dip-switch) situés à l'arrière du dispositif est indiquée:
➀ ALIMENTATION ÉLECTRIQUE AUXILIAIRE
Terminal1 + 30Vcc
Terminal2 GND
➁ 2fils BUS
Terminal1 BUS A
Terminal2 BUS B
➂ Sonnette (câble fourni avec le dispositif)
Terminal1 Entrée sonnette
Terminal2 GND
➃ Interface pour l'extension RS485 (usage interne uniquement)
Terminal1 DB
Terminal2 DA
Terminal3 GND
➄ MICROINTERRUPTEURS OU DIP SWITCH
DIP 1 - MASTER/SLAVE ON = poste interne MASTER OFF= poste SLAVE
DIP 2 - IMPÉDANCE FIN DE LIGNE (active si le poste interne est le dernier de la branche) ON = impédance ON OFF= impédance OFF
5) FONCTIONS DIVERSES
Réponse à un appel
appuyer pour répondre/raccrocher un appel entrant.
Pendant la surveillance de la caméra de la station extérieure, sans appel
en cours, appuyer sur le bouton permet la communication.
Déverrouillage des serrures électriques
Pas de fonction en mode veille;
Lors d'un appel entrant et/ou d'une conversation, une brève pression déverrouille
le relais d'alimentation (Déverrouillage1) de la station extérieure, une pression
plus longue (3 secondes) active le relais à contact sec (Déverrouillage2).
179 mm
25 mm
179 mm
RC
NC
M
S
1 2
ON
BUS
BUS
DB DA
GND
RS485
VI2F-PIT7WF
+30V GND
POWER





179 mm
25 mm
179 mm
RC
NC
M
S
1 2
ON
BUS
BUS
DB DA
GND
RS485
VI2F-PIT7WF
+30V GND
POWER
179 mm
25 mm
179 mm
RC
NC
M
S
1 2
ON
BUS
BUS
DB DA
GND
RS485
VI2F-PIT7WF
+30V GND
POWER
Carte SD
Écran tactile
Haut-parleur
Micro
