- 14 -
TRANSPORTATION /
STORAGE
14
15
16
17
18
&
19

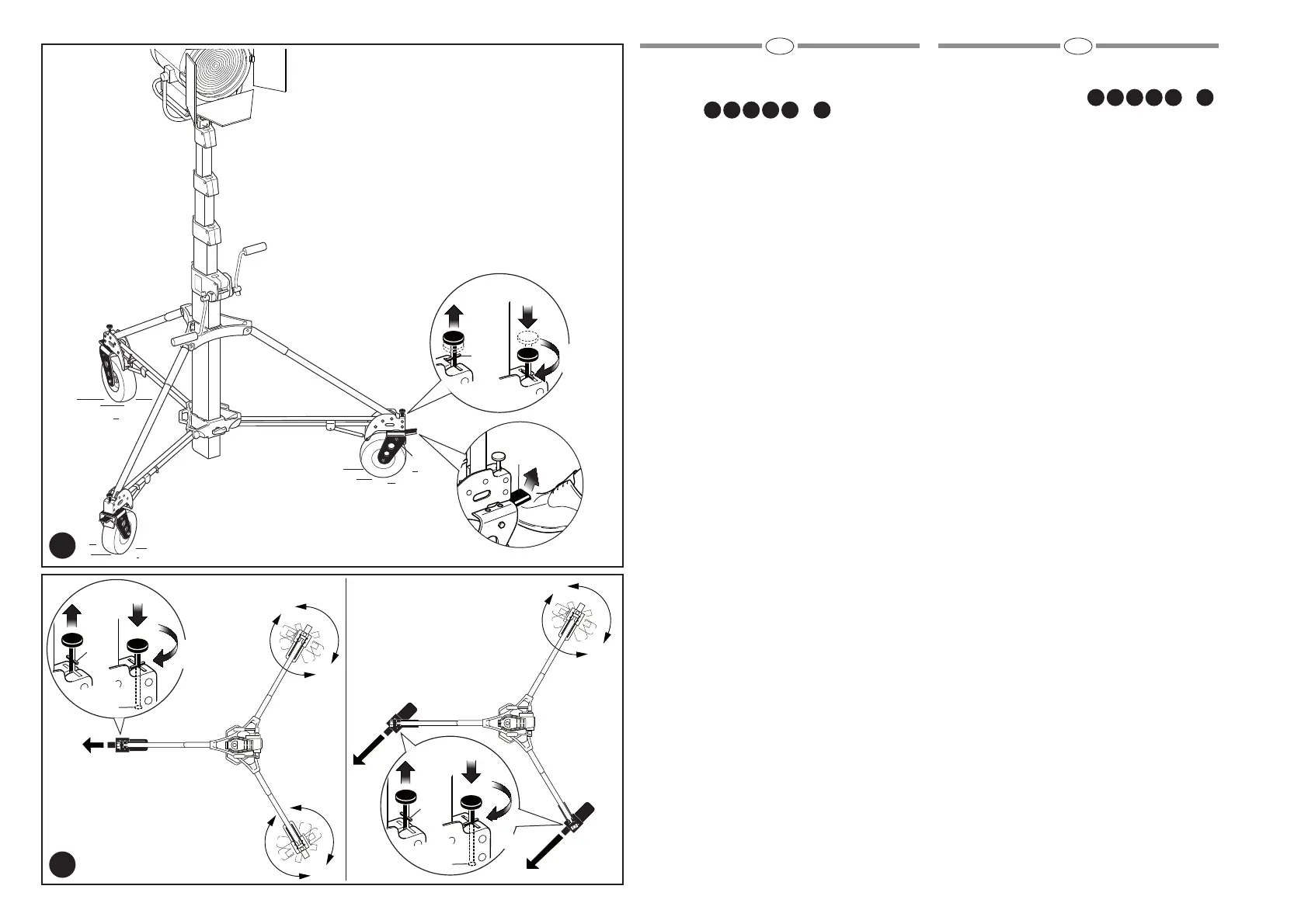

Release the wheel locks “P” (fig. 14) if wheels are
fitted.
Release the wheel direction locking position “Y”
by pulling out pin “U” and rotate it 90°.
The wheel direction locking position “Y” allows to
define a moving direction: it is possible to lock
one or two wheels in order to choose the direction
(fig. 15).
TRASPORTO / RIPOSO
14
15
16
17
18
E
19
Sbloccare i freni delle ruote “P” (fig. 14) se
necessario.
Liberare il bloccaggio della direzione delle ruote
“Y” sollevando il perno “U” e ruotandolo di 90°.
La posizione di bloccaggio delle ruote “Y”
consente di definire una direzione di movimento: è
possibile bloccare una o due ruote per scegliere la
direzione (fig. 15).
14
15
YP
U
3
1
2
4
C
C
U
U
1
1
3
3
2
2
GB I
