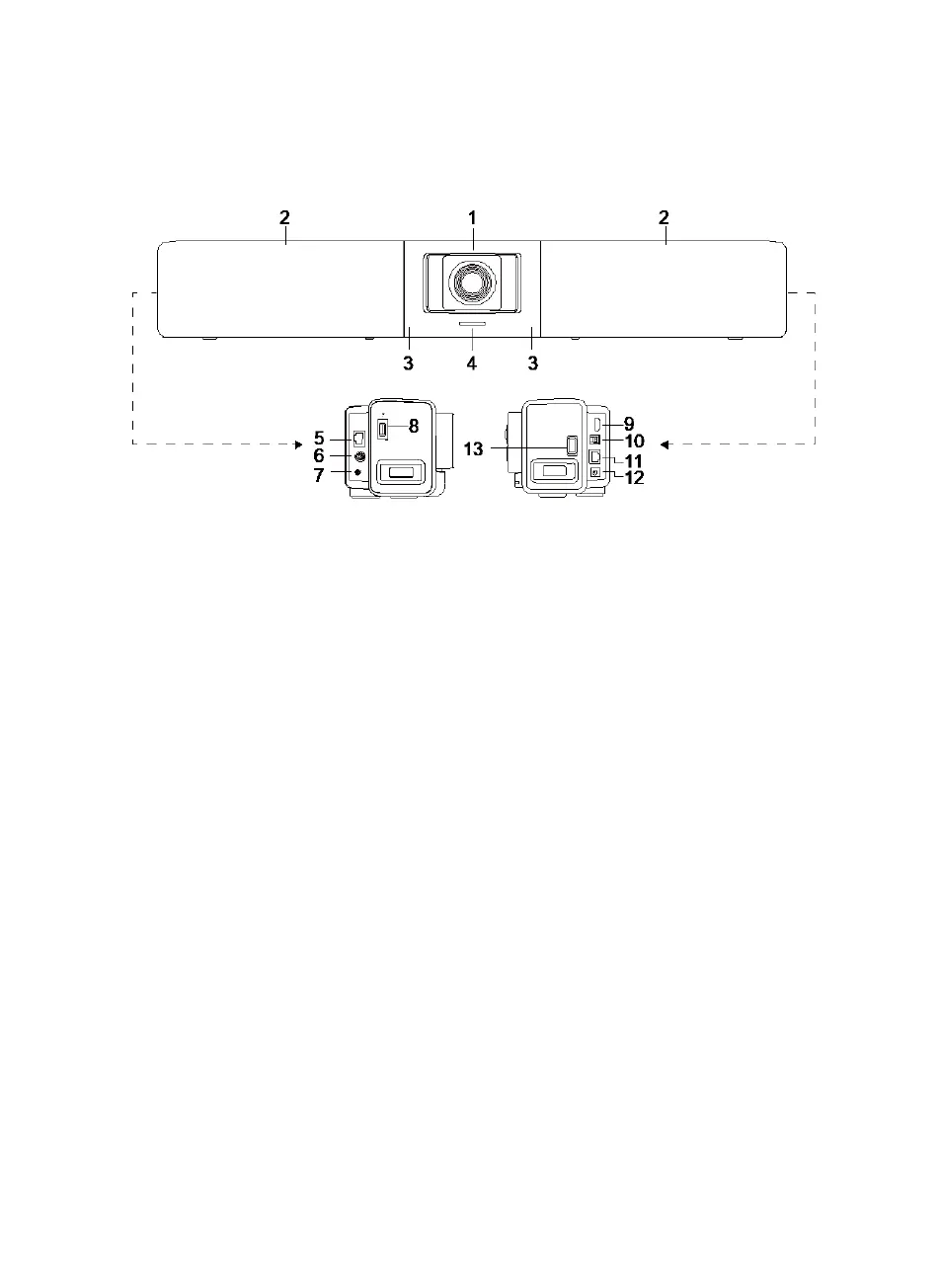

製品各部名称
(1)
(2)
(3)
(4)
(5)
(6)
(7)
カメラユニット(電動 PTZ)
内蔵マイク(10 基搭載)
リモコン赤外線受光部
LED インジケータ
増設マイクスピーカー/マイク用 LAN 端子
シリアル通信用 RS232 端子
PHONE IN/LINE OUT 端子*
(8)
(9)
(10)
(11)
(12)
(13)
USB 2.0 Type-A 端子(BT ドングル用のみ) **
HDMI 出力端子（DisplayLink 用）***
USB 3.0 Type B ポート(PC 接続用)
ネットワーク接続用 LAN 端子
DC 12 V 電源差込口
USB 2.0 端子****
* （７）の端子は、デフォルトの状態では PHONE IN として動作します。
・ LINE OUT 機能を使用する場合、別売のオーディオ出力コンバーター(TRS メス TRRS オス)が必要です。
・ 接続後、ソフトウェア PTZApp2 より、LINE OUT 機能を有効に設定する必要があります。
** BT ドングルは日本市場での販売はございません。
*** 本製品に搭載されている HDMI 出力端子は DisplayLink 用端子です。
・ 本製品と USB ケーブルで接続した PC にて「接続した HDMI モニタ」を「外部ディスプレイ」として使用できま
す。
・ 本製品の HDMI 端子は「カメラ映像の直接出力」には対応していません。
**** MAC の最新の MontereyOS バージョンを使用していて、この USB 2.0 ポートを使用する場合は、USB 延
長ケーブルを使用しないでください。使用しないと、MACPC が VB342Pro を検出できず、システムが不安定に
なる可能性があります。
