- 27 -

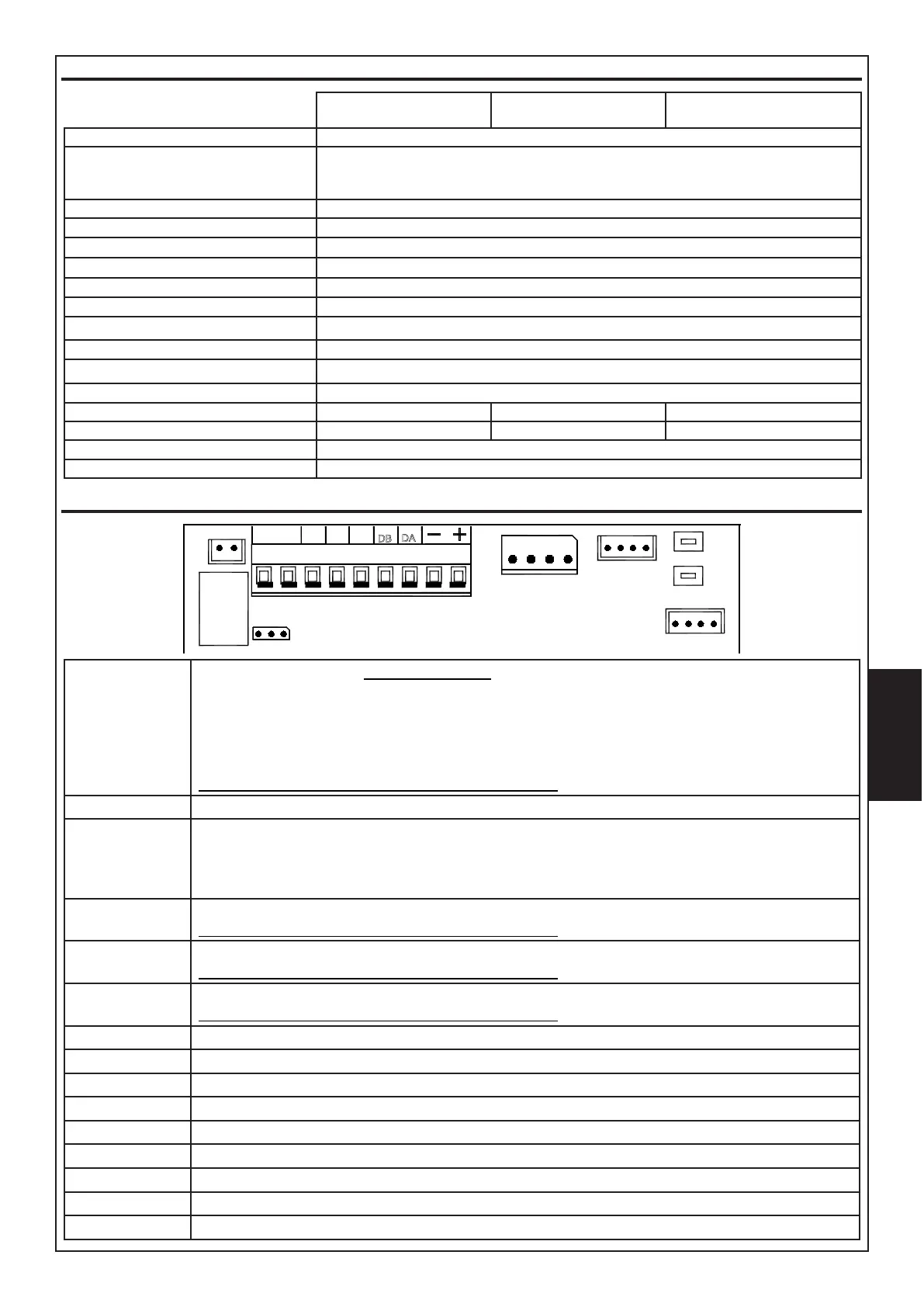

Características técnicas
CITY (X) LED Plus
CITY CARB.LED Plus
TS85 P LED Plus
TS85 V LED Plus
TS85 X LED Plus
Tensión de alimentación 9,6 V = / 15 V =
Tension minima de alimentaciòn 9,5V= (la recarga de la bateria no se garantiza a esta tension – no cumple con los requisitos
de la norma EN50131)
12,8V= (para recarga correcta de bateria - conforme a los requisitos de la norma EN50131)
Umbral de tension baja 10,5 V =
Tensión nominal de alimentación 13,8 V =
Absorción max en carga de central
400 mA
Absorción max. en alarma de central
100 mA
Absorción en reposo
40 mA
Nivel de presión sonora dB (A) a 3 m 105 dB (A) - Depende de la modulación
Frecuencia sirena Hz de 1300 - a 1750
Batería que se puede asignar 12 V - 2,3 Ah
Grado de protección IP34
Temperatura de funcionamiento de - 25 °C a + 55 °C
Dimensiones caja (PxLxH) mm 80 x 200 x 250 110 x 235 x 290 110 x 235 x 290
Peso kg 1,3 2,0 2,1
Grado de prestación EN50131 - 4 Grado 3 Clase IV
Organismo de certificación Telefication
Tarjeta
J2
LE D
FOAM
J3
PB2 PB1
J1
STC
DA
+S A
DB
LE D
FABTT
J4
TAMPE R
RELÉ
TAMPER
T
T
Salida de TAMPER en seguridad positiva, con Contacto Normalmente Cerrado, capacidad 3
A - 24 V = es activada por el sistema Antidesmontaje (Antiapertura y Antidesgarre) conectado
al conector J4, por la Falta de Alimentación de la Central y por las sondas Antiespuma, Antiper-
foración y Sobretemperatura. El relé permanece en alarma hasta que perdure la causa que ha
generado la activación. Las señales Antiespuma, Antiperforación y Sobretemperatura pueden
ser desactivadas por programación.
Para la configuración véase la TABLA FUNCIONES.
B Entrada de Bloqueo. Con positivo presente se inhibe el sonido del Altavoz.
FA Salida de indicación de Avería. Proporciona un negativo transistorizado, máx. 50 mA, que falta
en caso de malfuncionamiento del Altavoz, del circuito de gestión del Altavoz, del Flash, de los
LEDs y en caso de Batería sirena Baja o Averiada. En el caso de pérdida de la alimentación
remota, pérdida de la integridad de la conexión del mando de accionamiento
LEDS Entrada de mando suplementaria.
Para la configuración véase la TABLA FUNCIONES.
+SA / DB Entrada de ALARMA. Desequilibrando esta entrada se activa el Altavoz y el Flash.
Para la configuración véase la TABLA FUNCIONES.
STC / DA Entrada de ESTADO CENTRAL.
Para la configuración véase la TABLA FUNCIONES.
- Negativo de alimentación
+ Positivo de Alimentación y Recarga de la Batería sirena. Tensión de 13,8 V =
S1 No utilizado
J1 Conector conexión Altavoz y Batería sirena
J2 - LED Conector conexión LED y FLASH
J3 - FOAM Conector conexión sonda Antiespuma opcional - mod. S85
J4 - TAMPER Conector conexión sistema Antidesmontaje
PB1 Tecla de programación
PB2 Tecla de programación
E
S
P
