- 3 -

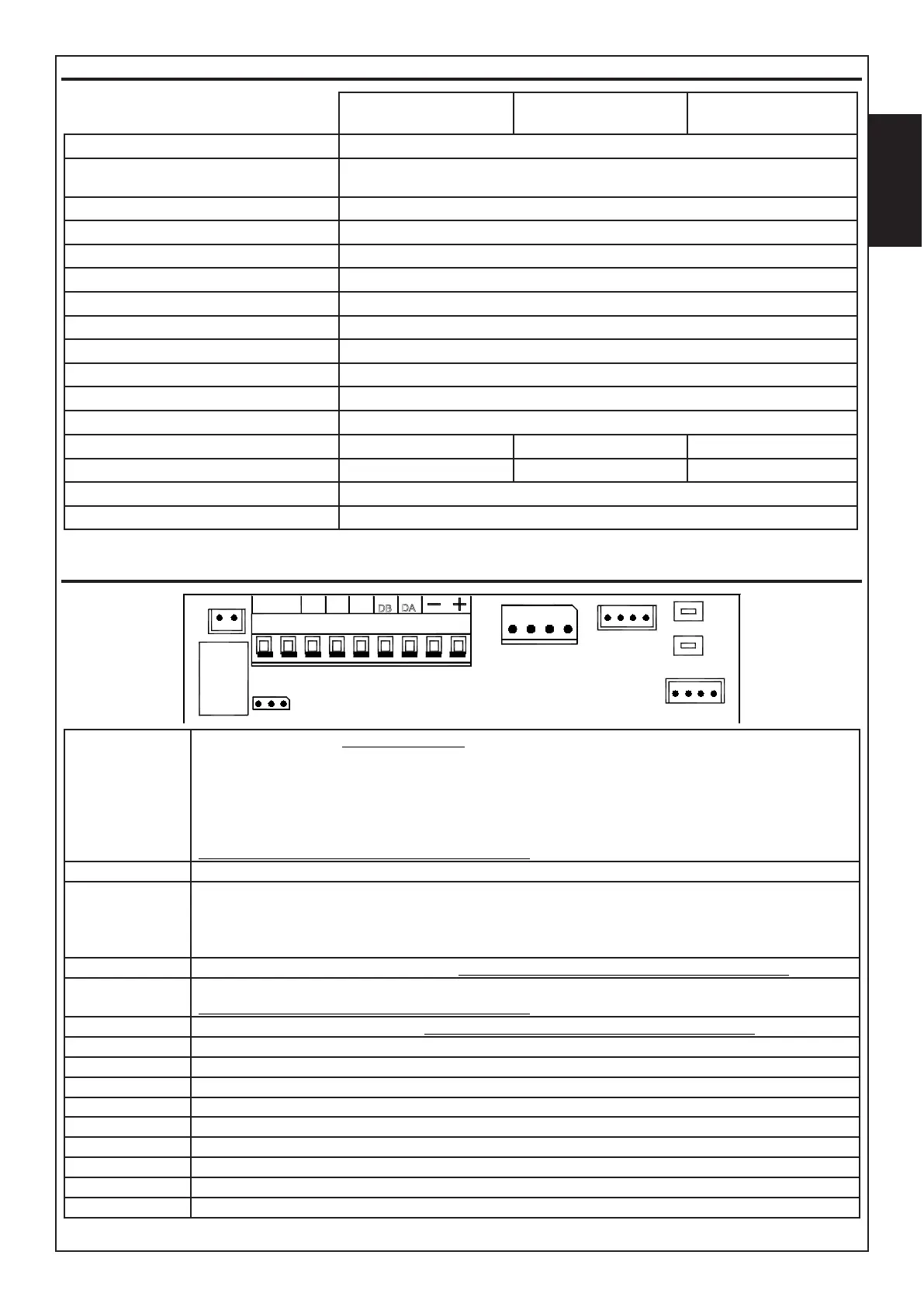

Caratteristiche Tecniche
CITY (X) LED Plus
CITY CARB.LED Plus
TS85 P LED Plus
TS85 V LED Plus
TS85 X LED Plus
Tensione di alimentazione 9,6 V = / 15 V =
Tensione di alimentazione minima
9,5 V (non è garantita la ricarica della batteria – non compatibile con i requisiti EN50131)
12,8 V (è garantita la ricarica della batteria – compatibile con i requisiti EN50131)
Soglia alimentazione bassa
10,5 V =
Tensione nominale di alimentazione
13,8 V =
Assorbim. max in ricarica da centrale
400 mA
Assorbim. max.in allarme da centrale
100 mA
Assorbimento a riposo
40 mA
Livello pressione sonora dB (A) a 3 mt
105 dB (A) - Dipende da modulazione
Frequenza sirena Hz
da 1300 - a 1750
Batteria allocabile
12V - 2,3 Ah
Grado di protezione
IP34
Temperatura di funzionamento
da - 25°C a + 55°C
Dimensioni contenitore (PxLxH) mm
80 x 200 x 250 110 x 235 x 290 110 x 235 x 290
Peso Kg
1,3 2,0 2,1
Grado di prestazione EN50131 - 4
Grado 3 CLASSE IV
Ente certificatore
Telefication
Scheda
J2
LE D
FOAM
J3
PB2 PB1
J1
STC
DA
+S A
DB
LE D
FABTT
J4
TAMPE R
RELE’
TAMPER
T
T
Uscita di TAMPER a sicurezza positiva, con Contatto Normalmente Chiuso, portata 3 A - 24 V =
Viene attivata dal sistema di Antirimozione (Antiapertura e Antistrappo) collegato al connettore
J4, dalla Mancanza di Alimentazione dalla Centrale e dalle sonde Antischiuma, Antiperforazione
e Sovratemperatura. Il relè rimane in allarme finchè persiste la causa cha ne ha generato l’atti-
vazione. Le segnalazioni di Antischiuma, Antiperforazione e Sovratemperatura possono essere
disattivate da programmazione.
Per la configurazione vedi TABELLA FUNZIONI.
B Ingresso di Blocco. Con positivo presente si inibisce il suono del Cono.
FA Uscita di segnalazione Guasto. Fornisce un negativo transistorizzato, max. 50 mA, che viene a
mancare in caso di malfunzionamento del Cono, del circuito di gestione del Cono, del Flash, dei
LED. In caso di Batteria sirena Bassa o Guasta. In caso di perdita dell’alimentazione remota,
perdita dell’integrità dell’interconnessione del comando di azionamento.
LED Ingresso di comando supplementare. Per la configurazione vedi TABELLA FUNZIONI.
+SA / DB Ingresso di ALLARME. Sbilanciando questo ingresso si ha l’attivazione del Cono e del Flash.
Per la configurazione vedi TABELLA FUNZIONI.
STC / DA Ingresso di STATO CENTRALE. Per la configurazione vedi TABELLA FUNZIONI.
- Negativo di alimentazione
+ Positivo di Alimentazione e Ricarica della Batteria sirena. Tensione di 13,8 V =
S1 Non usato
J1 Connettore collegamento Cono e Batteria sirena
J2 - LED Connettore collegamento LED e FLASH
J3 - FOAM Connettore collegamento sonda Antischiuma opzionale - mod. S85
J4 - TAMPER Connettore collegamento sistema Antirimozione
PB1 Pulsante di Programmazione
PB2 Pulsante di programmazione
I
T
A
