2

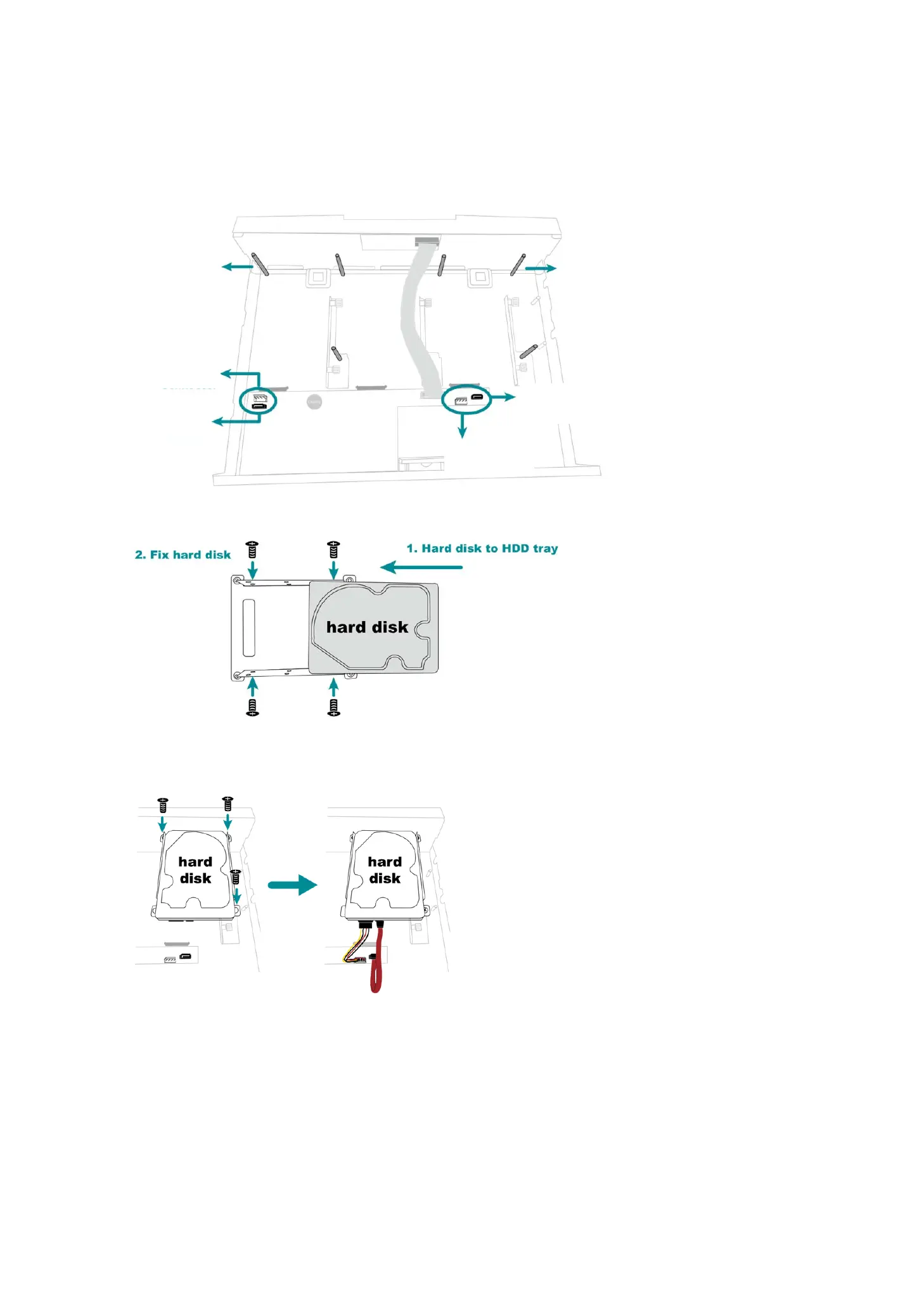

Soportes para discos duros adicionales
Paso1: Para el modelo 16CH, que soporta hasta 5 discos, seleccionar la bandeja para los discos y sacar los cables
SATA y cables de alimentacion desde la caja.
Paso2: Encontrar los soportes para discos, conectores de alimentación (blanco) y conectores Sata (negro) en la
tarjeta principal.
Por cada disco es necesario: tres soportes, un conector de alimentación (blanco) y un conector Sata (negro).
Paso3: Poner el disco duro en su espacio, y fijarlo con los tornillos.
Paso4: Fijar el disco duro al los soportes con los tornillos.
Paso5: Conectar el cable sata y el alimentación que salen desde la placa principal del grabador.
Conector Sata
Conector de
alimentación
Conector Sata
Conector de
alimentación
Soporte para
disco
Soporte para
disco
