ANNEXE 6 CONFIGURATION PIN
60
‧ Pour les modèles 4 CH

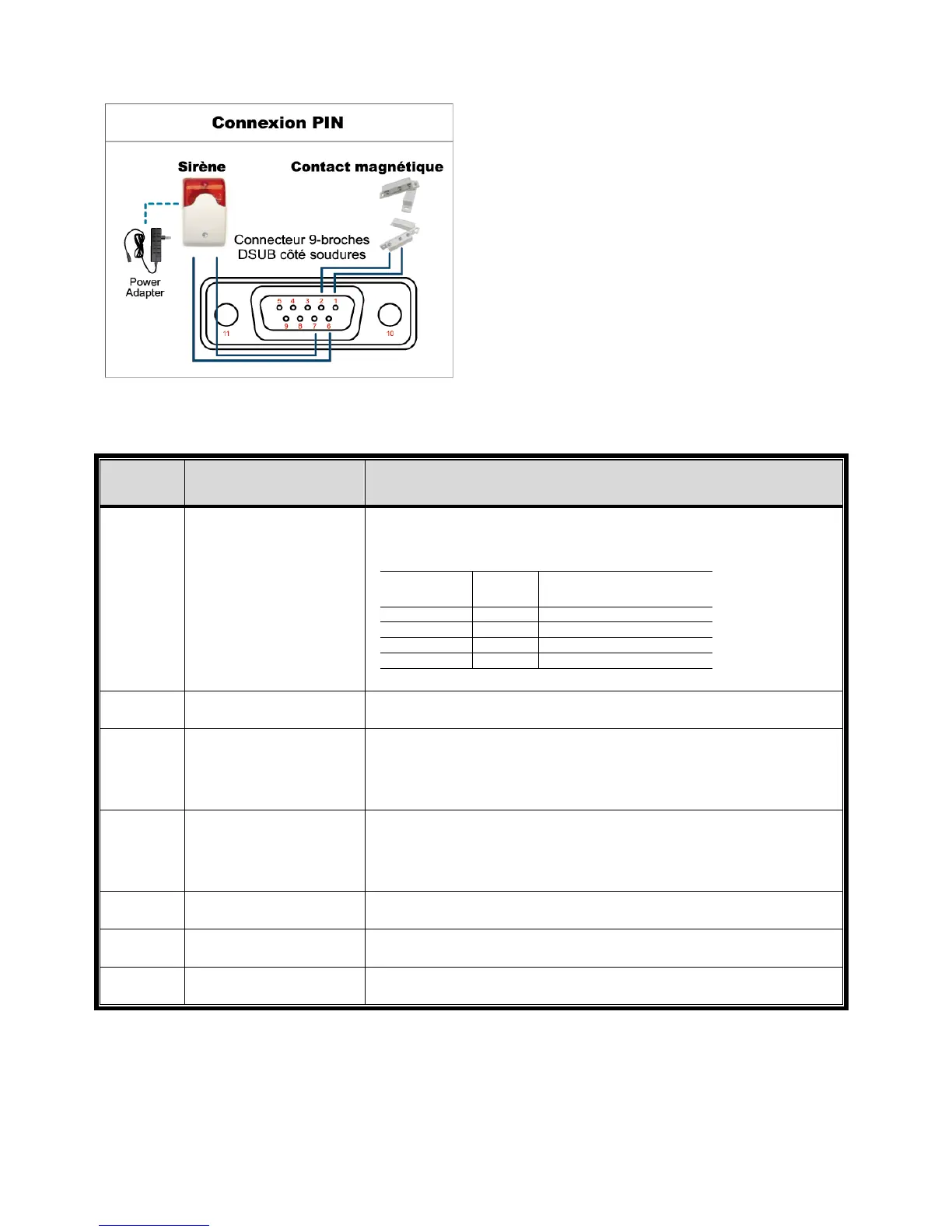

Sirène :
lorsque le DVR se déclenche par une alarme ou
un mouvement, le COM se connecte sur NO
(NON) et la sirène commence à hurler et le flash à
clignoter.
Contact magnétique :
Lorsque le contact magnétique est ouvert,
l’alarme est déclenchée et l’enregistrement est en
marche.
* Le connecteur D-Secondaire affiché ci-dessus est facultatif.
BROCHE
FONCTION DESCRIPTION
1~4
ENTRÉE ALARME
Connectez le connecteur ALARM INPUT (BROCHE 1-4) et GND
(BROCHE 5) aux fils. Une fois que l’alarme se déclenche, le DVR
commence l’enregistrement et le buzzer se met en marche.
BROCHE Alarme Canal vidéo
correspondant
BROCHE 1 1 CH1
BROCHE 2 2 CH2
BROCHE 3 3 CH3
BROCHE 4 4 CH4
*
5
MASSE
MASSE
6
COM ALERTE
EXTERNE
En fonctionnement normal, COM se déconnecte de NON. Mais
lorsqu’une quelconque alarme est déclenchée, COM se connecte à
NON.
Attention : La restriction de tension est de 24VCC 1A.
7
N° ALERTE EXTERNE
En fonctionnement normal, COM se déconnecte de NON. Mais
lorsqu’une quelconque alarme est déclenchée, COM se connecte à
NON.
Attention : La restriction de tension est de 24VCC 1A.
8
RS485-A
Pour modèle sélectionné seulement
9
RS485-B
Pour modèle sélectionné seulement
10~11
MASSE
MASSE
