ANSCHLUSS UND EINRICHTUNG
11
2-2 Einbau in die zweite Halterung

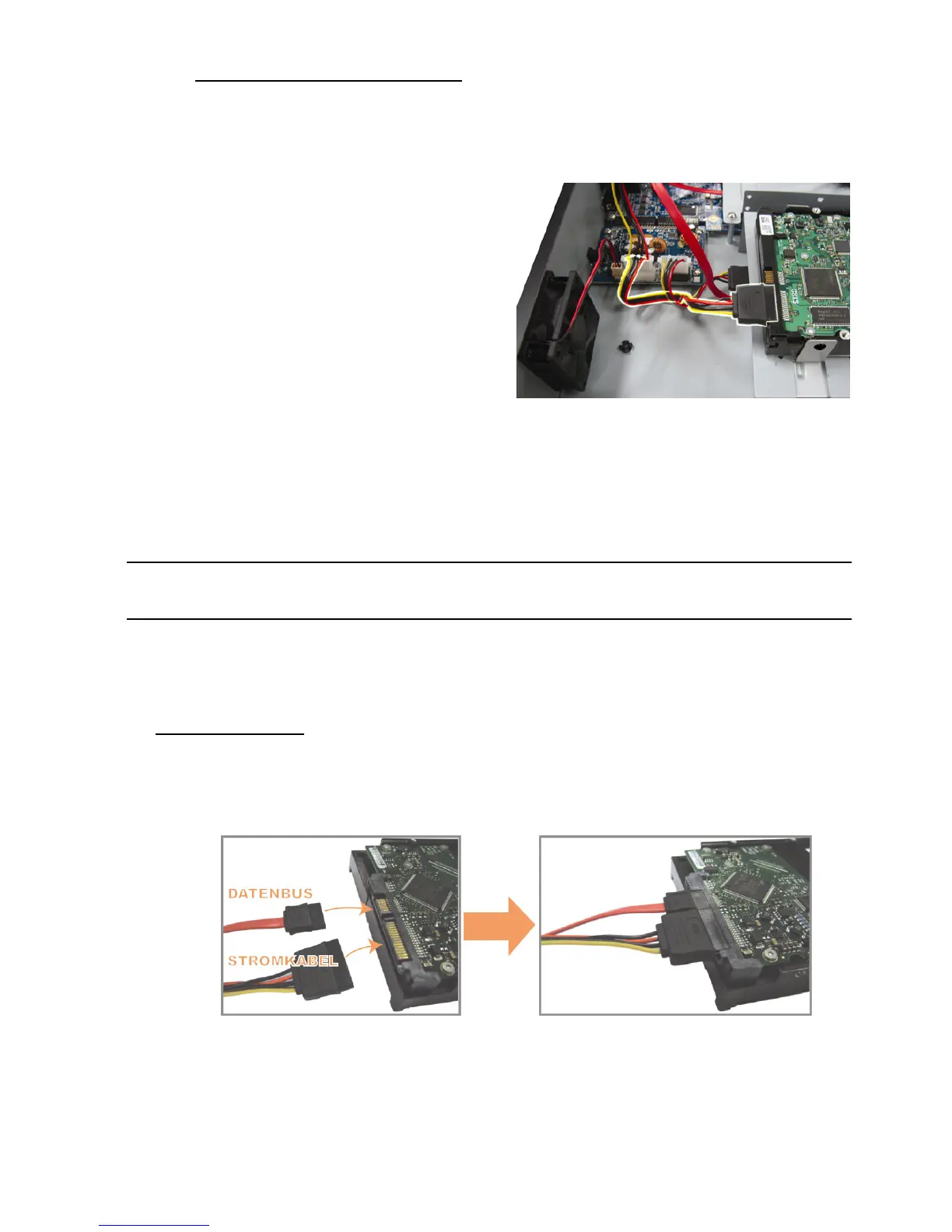

Verbinden Sie die HDD mit dem
Stromanschluss und dem
Datenbusanschluss.
Stellen Sie beim Anschluss des
Stromkabels sicher, dass das Kabel
durch das Stromkabel des DVD
Brenners durchgeleitet wird. Dies
verhindert ein Zusammenkommen des
HDD Stromkabels mit dem Lüfter.
Richten Sie die Schraubenöffnungen
der Halterung an den
Schraubenöffnungen der HDD aus.
Stellen Sie sicher, dass die
Platinenseite der HDD nach oben zeigt.
Bringen Sie HDD anschließend an der
Halterung an.
Hinweis: Die Beschreibung der DVD-Brenner Installation finden Sie unter
„ANHANG 7 DVD-BRENNER INSTALLATION“ auf Seite 61.
Schritt 3: Setzen Sie den Deckel wieder auf den DVR auf und ziehen sämtliche
Schrauben an, die Sie in Schritt 1 gelöst haben.
Beim 4 CH Modell
Schritt 1: Lösen Sie die Schrauben des Deckels und entfernen Sie ihn vom DVR.
Suchen Sie die beiden HDD Halterungen am DVR Boden.
Schritt 2: Nehmen Sie eine kompatible HDD und schließen Sie sie an den
Stromanschluss und den Datenbusanschluss an.
Schritt 3: Stellen Sie sicher, dass die Platine nach oben zeigt und setzen Sie die HDD
zwischen die HDD Halterungen und der DVR Grundfläche wie unten gezeigt.
Stellen Sie sicher, dass die andere Seite der HDD in Kontakt mit der DVR
Grundfläche steht, um eine bessere Wärmeableitung zu ermöglichen.
