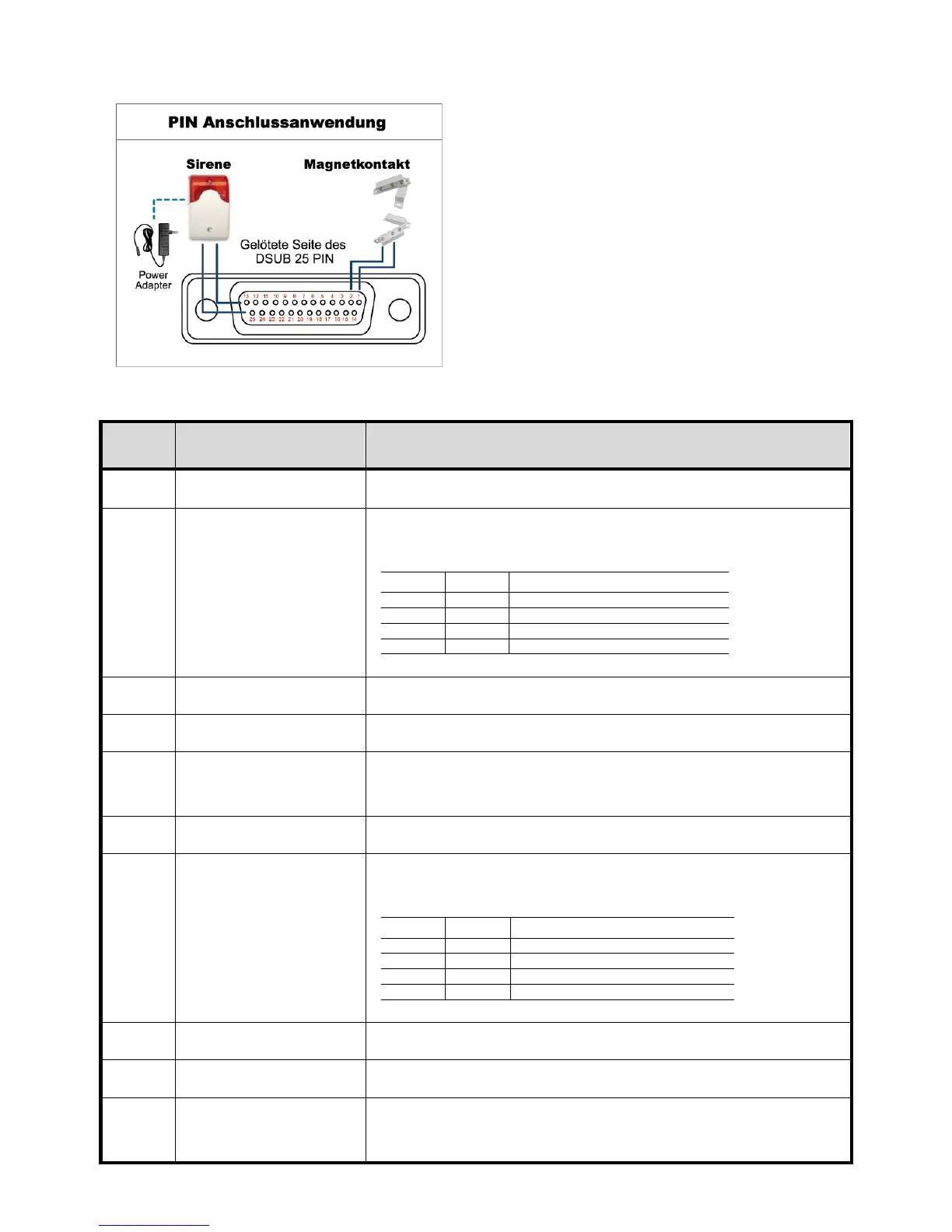

ANHANG 6 PINBELEGUNG
59
Beim 8 CH Modell
Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird COM
mit NO verbunden und die Sirene und Lichtsignale
werden ausgelöst.
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
* Der oben abgebildete D-Sub Anschluss ist optional.
POL FUNKTION BESCHREIBUNG
1
MASSE ERDUNG
2~5
ALARMEINGÄNGE
Verbinden Sie die ALARMEINGÄNGE (Pol 2 bis 5) und MASSE (Pol 1)
mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
POL Alarm Entsprechender Videokanal
PIN 2 1 CH1
PIN 3 3 CH3
PIN 4 5 CH5
PIN 5 7 CH7
*
6 ~ 11
POL AUS
Nicht verfügbar
12
RS485-A
13
EXTERNER ALARM NO
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher
Alarmauslösung wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
14
POL AUS
Nicht verfügbar
15~18
ALARMEINGÄNGE
Verbinden Sie die ALARMEINGÄNGE (Pol 15 bis 18) und MASSE (Pol
1) mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR die
Aufzeichnung und das Signal ertönt.
POL Alarm Entsprechender Videokanal
PIN 15 2 CH2
PIN 16 4 CH4
PIN 17 6 CH6
PIN 18 8 CH8
*
19~23
POL AUS
Nicht verfügbar
24
RS485-B
25
EXTERNER ALARM COM
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher
Alarmauslösung wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
