Pagina 86 Guida all'installazione delle Telecamere di rete serie AXIS P13

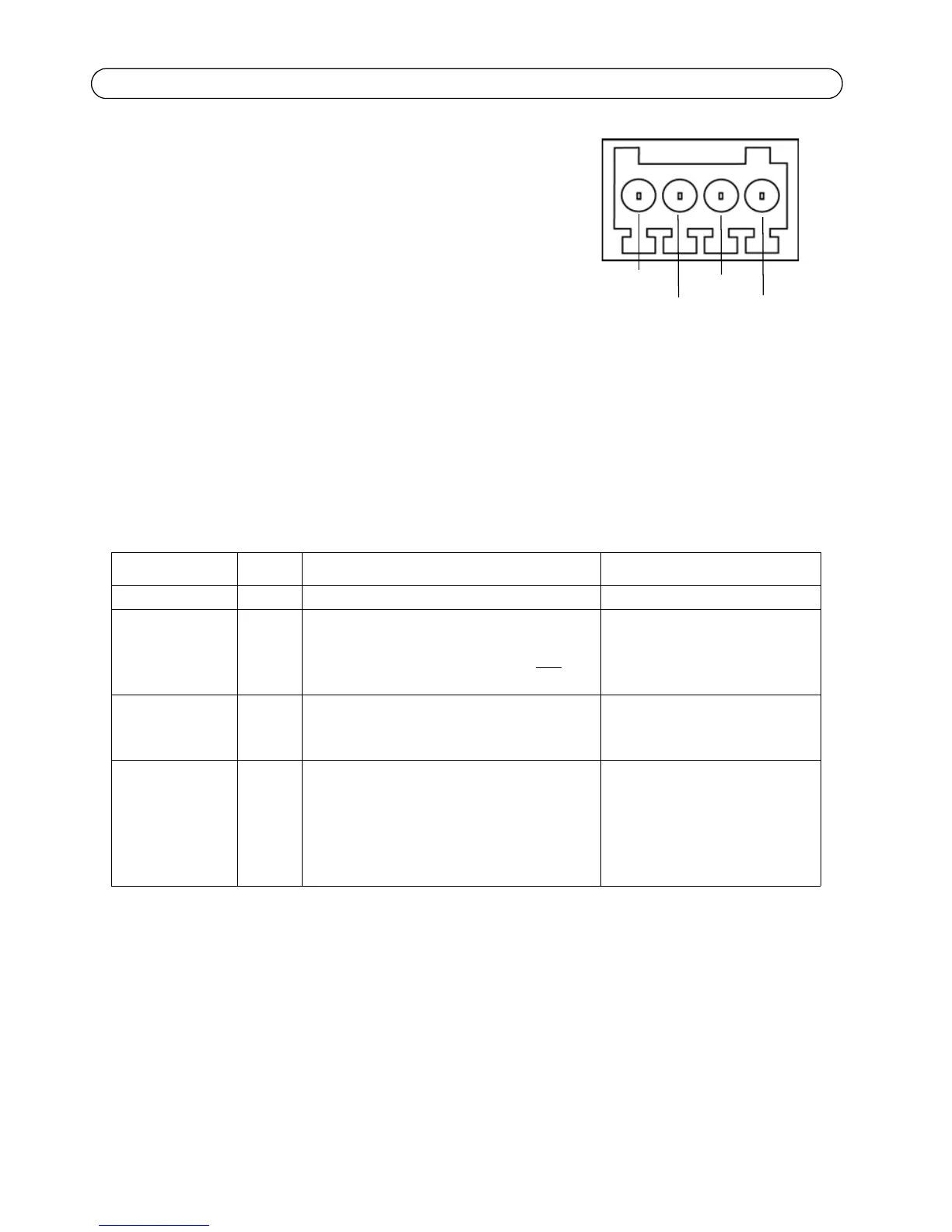

Morsettiera I/O - Usato per applicazioni specifiche, come
Motion Detection, l'attivazione di eventi, la registrazione
temporizzata e le notifiche di allarme. Oltre a fungere da
connettore di alimentazione ausiliario e pin di messa a terra, può
essere usato come interfaccia per:
• 1 uscita digitale – Per collegare dispositivi esterni
come relé o LED. Le periferiche connesse possono
essere attivate mediante API VAPIX o i pulsanti di
controllo nella pagina Live View (Immagini dal vivo)
oppure tramite Event Type (Tipo di evento). L'uscita verrà visualizzata come attiva
(visualizzata in Events > Port Status (Eventi Stato porta )) se il dispositivo di allarme si
attiva.
• 1 ingresso digitale - Ingresso dell'allarme per collegare le unità che può passare dal
circuito chiuso al circuito aperto, ad esempio: sensori di movimento (PIR), contatti
porta/finestra, rilevatori di rottura vetri e così via. Dopo la ricezione del segnale lo stato
cambia e l'ingresso diventa attivo (visualizzato in Events > Port Status (Eventi > Stato
porta).
Funzione Pin Note Dati tecnici
GND 1 Terra
Alimentazione
a 3,3 V CC
2 Il pin può essere utilizzato anche per
alimentare una periferica ausiliaria.
Nota: questo pin può essere usato solo
come uscita di alimentazione.
Carico massimo = 50 mA
Ingresso
digitale
3 Collegare a terra (GND) per attivarlo
oppure lasciarlo isolato (o scollegato) per
disattivarlo.
Ingresso min = - 40 V CC
Ingresso max = +40 V CC
Uscita
digitale
4 Utilizza un transistor NFET open-drain con
connessione della fonte a terra. Se si
utilizza un relè esterno, è necessario
collegare un diodo in parallelo al carico per
proteggere la periferica da sovratensioni
transitorie.
Carico massimo = 100 mA
Tensione massima = + 40 V CC
