Page 20 AXIS Q8108-R Guide d’utilisation

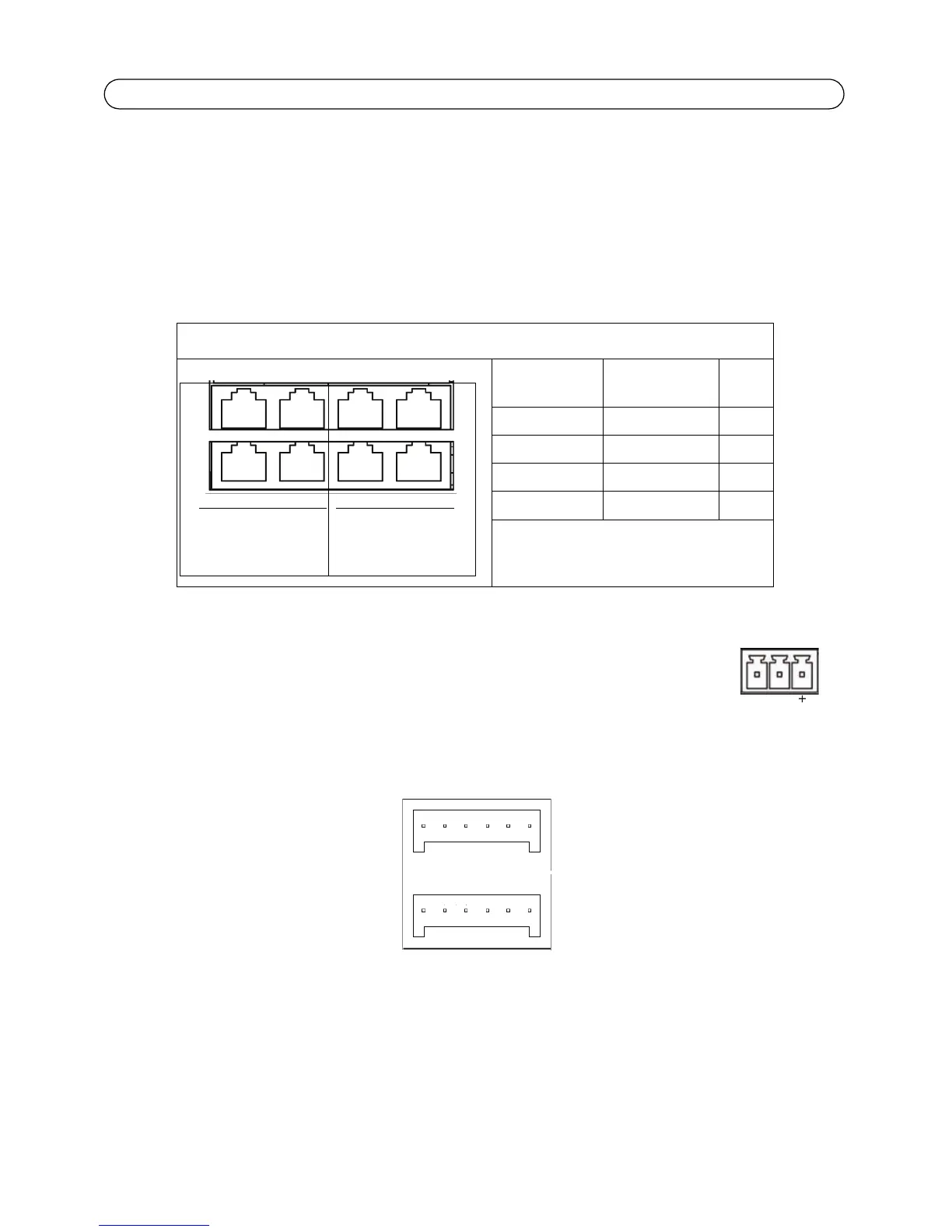

Connecteurs de l’unité
8 Connecteurs réseau PoE - Connecteurs Ethernet RJ-45. Alimente au maximum 8 caméras réseau
qui sont compatibles PoE classe 1. Les ports PoE sont divisés en groupes de quatre, un à droite et un
à gauche. Une charge maximale de 16W est autorisée par groupe. Par exemple, un PoE classe 0 peut
être connecté au groupe de gauche et jusqu'à 4 PoE classe 1 peuvent être connectés au groupe de
droite. Si un PoE classe 0 est connecté, les autres ports du groupe ne doivent pas être utilisés. Voir
l'illustration ci-dessous et les spécifications techniques.page 29
Connecteur réseau - 1 port Gbit pour la connexion réseau externe.
Connecteur d’alimentation - bloc terminal à trois broches. Utilisez une alimentation
protégée par fusibles : 12V CC (10A) ou 24V CC (5 A)
2 ports USB 2.0 - Pour être utilisés avec tout périphérique USB. Charge maximale =
500mA
Connecteur d’entrée/sortie - 2 ports de sortie numérique et 8 ports d'entrée numérique.
Les combinaisons possibles
Groupe de
gauche
Groupe de
droite
Total :
4 PoE classe 1 4 PoE classe 1 8
4 PoE classe 1 1 PoE classe 0 5
1 PoE classe 0 4 PoE classe 1 5
1 PoE classe 0 1 PoE classe 0 2
