Axis Q86-E Series Installation Guide

AXISQ86–ESeries
WARNING
24 V AC
Power
Net wor
k
2
7 8
9
6
5
2
3
4
1

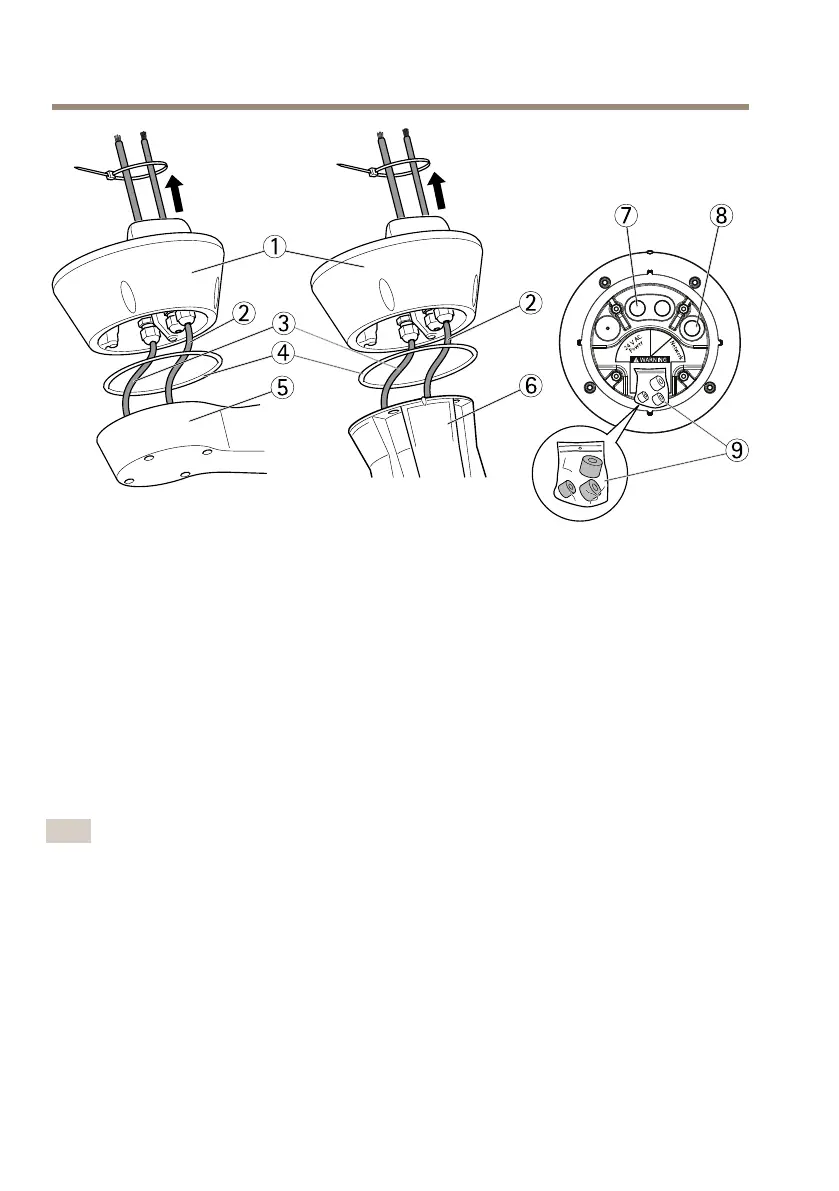

1
Unidadbase
2
Cabledered
3
Cabledealimentación
4
Junta
5
Soportedepared
6
Soportedecolumna
7
Cabledealimentación
8
Cabledered
9
Juntas
6.ConunacrimpadoraRJ45,peleycrimpeelcablederedsegúnlasinstruccionesdel
fabricante.
7.Conecteelcablederedalconectordereddelaunidadbase.
Nota
Paraquelainstalaciónseamásfácil,puededesmontarelbloquedeterminalesde
alimentacióndelpaneldecircuitosymontarlounavezqueloscablesesténconectados
correctamente.
8.Conecteelcabledealimentaciónalconectordealimentacióndelaunidadbase.
Asegúresedequeelcabledemasaamarillo/verdeestáconectadoalpincentral.
96
