DE
35
M8
Sicherungs-
schraube
Sechskant-
schraube
M8 x 20
M8 x 20
Sechskant-
schraube
M8 x 40
Gri für Höhene-
instellung
Distanzhülse
Große ache
Unterlegscheibe
Ø 8
M8
Ø8
M8 x 30
Sechskant-
kontermutter M8

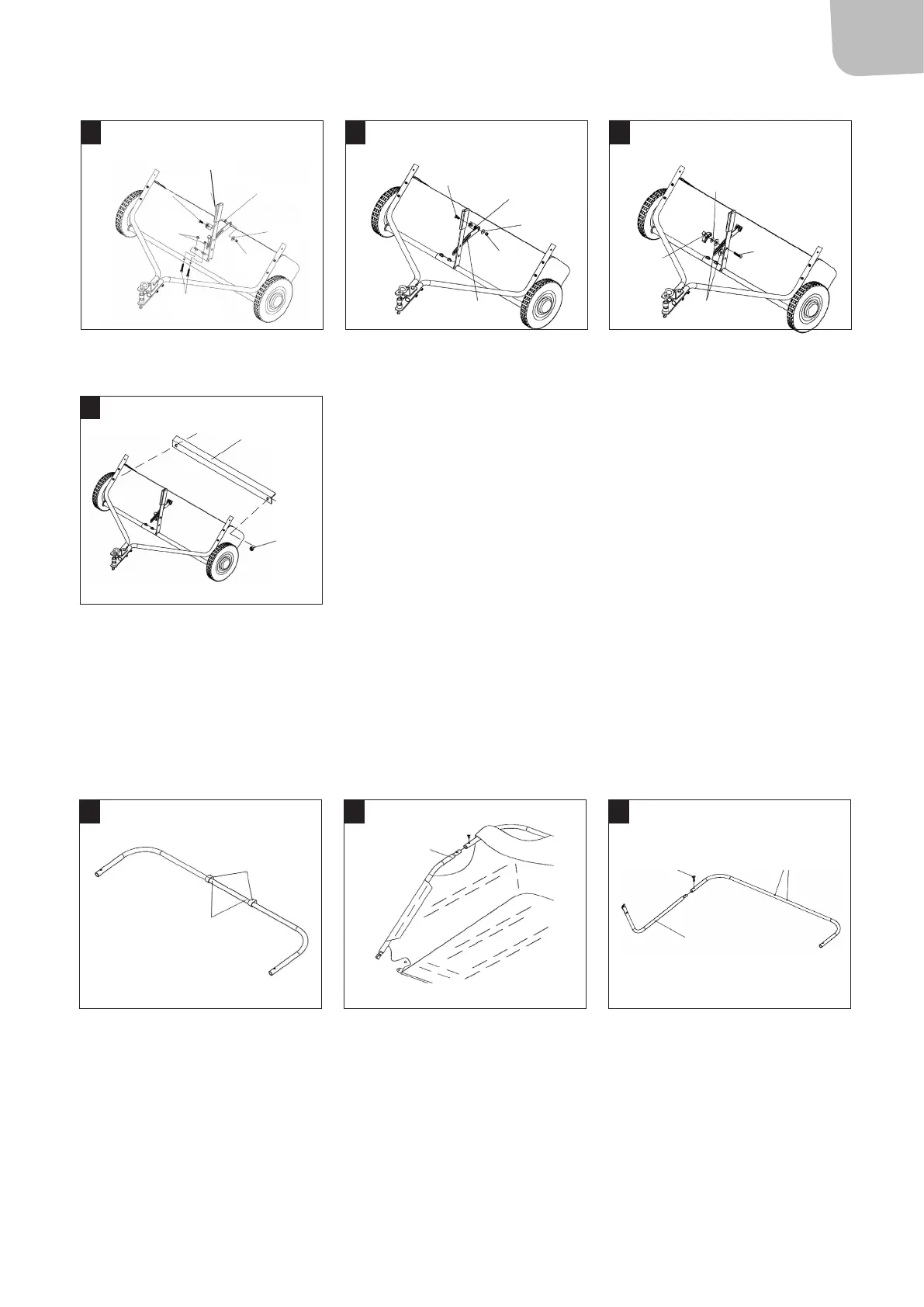

12. Die Montageleiste mit 2 Sechskantschrauben M6 x 12 und 2 Kontermuttern M6 am Gerät befestigen (Abb. 9).
Montage des Auangkorbs
1. Darauf achten, dass die mittleren Löcher des oberen hinteren Rohrs des Auangkorbs nach unten zeigen (1), siehe Abb. 10. Das Rohr in
die Ösen einsetzen, die sich an der oberen Naht des Korbs (2) benden.
2. Das hintere Rohr in die Laschen des Korbs einführen, siehe Abb.11.
3. Die Rohre miteinander verbinden, siehe Abb.11.
4. Darauf achten, dass die mittleren Löcher des unteren hinteren Rohrs des Auangkorbs nach oben zeigen. Mit den vorderen unteren
Rohren verbinden, siehe Abb.12.
5. Die unteren Rohre im unteren Teil des Auangkorbs platzieren. Die oberen und unteren Rohre miteinander verbinden, siehe Abb.13.
6. Die untere Querstrebe in der vorderen Naht des Korbs platzieren. Die Querstrebe an den unteren Rohren befestigen, siehe Abb.14.
6 7 8
9
Sechskant-
schraube
M6 x 12
Konter-
mutter
M6
Strebe
10 11 12
1
2
Plastikstopfen
Plastikstopfen
Unteres Seitenrohr
für Auangkorb
Oberes Seitenrohr
für Auangkorb
Hinteres Rohr für Auang-
korb (Befestigungsloch
nach oben)
