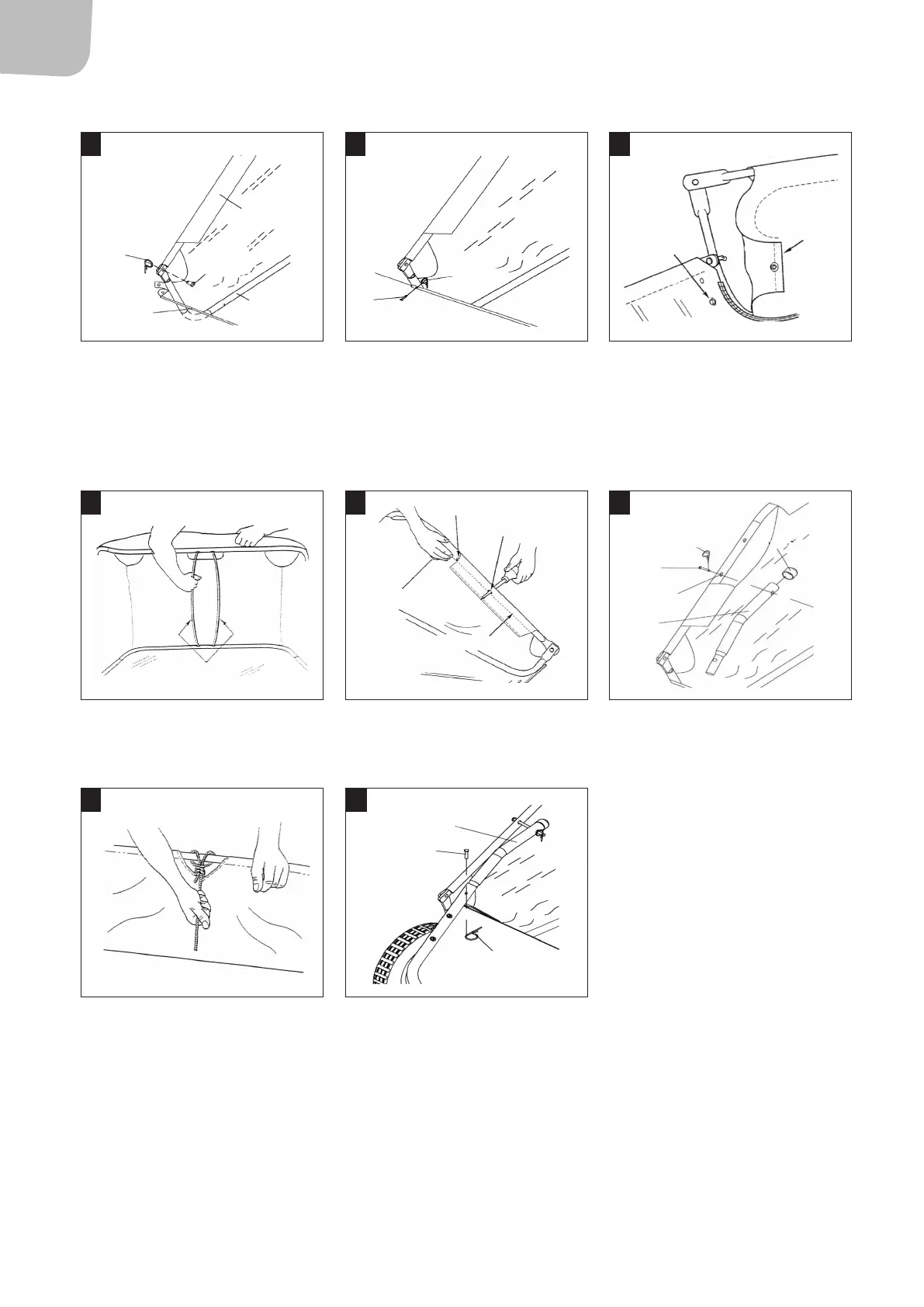

7. Die Ecken des Korbs mit den Druckknöpfen befestigen, siehe Abb.15.
8. Den Korb mit dem hinteren Teil auf dem Boden ablegen. Die beiden Stützstreben an den unteren und oberen Rohren befestigen, siehe
Abb.16. Die Streben nicht zu stark biegen, da sie dann ggf. nicht mehr in die gerade Position zurückkehren.
9. Das obere Seitenrohr abtasten, um das untere Loch zu nden. An der entsprechenden Stelle im Korb ein Loch stechen, siehe Abb.17.
Einen Sicherungssplint in das Loch einsetzen und den Korbhalter daran befestigen, siehe Abb.18. Dann eine Plastikkappe auf das Ende
des Korbhalters setzen. Ebenso auf der anderen Seite verfahren.
10. Das Seil mittig am oberen hinteren Rohr festbinden, siehe Abb.19.
11. Den Auangkorb am Fahrgestell montieren, siehe Abb.20.
13 14 15
Splint Ø 2
Oberes Sei-
tenrohr für
Auffangkorb
Lasche
Druckknopf
Unteres Seiten-
rohr für Auffang-
korb
Sicherungs-
splint Ø 3
Boden des
Auffangkorbs
Splint
Ø 9,5 x 25
Ø6 x 37
Splint
Rahmen-
stange für
Auffangkorb
16 17 18
Strebe
Oberes Loch
Unteres Loch
Oberes Seitenrohr
für Auangkorb
SicherungssplintØ 3
Unteres
Loch
Stützrohr
für Auf-
fangkorb
Splint
Ø 8 x 59,6
Vinylkappe
19 20
Stützrohr für
Auffangkorb
Splint
Ø 6 x 37
Sicherungssplint Ø 2
