ASENNUS
Viittaukset oikealle ja vasemmalle perustuvat käyttäjän sijaintiin kerääjää vetävässä ajoneuvossa.

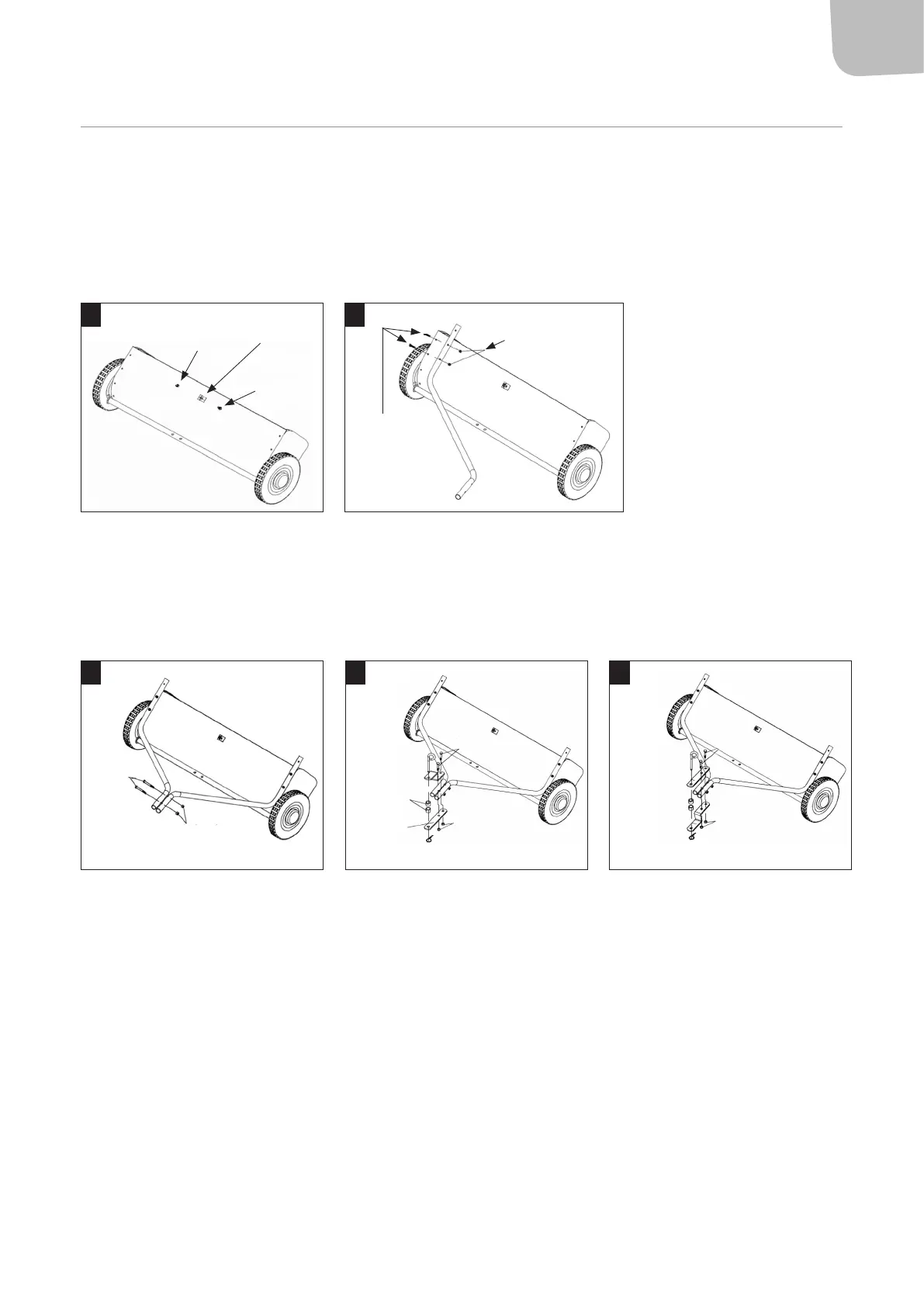

1. Kiinnitä kulmakiinnike runkoon ruuvilla (M8x16) ja lukitusmutterilla (M8). Varmista, että kiinnike on asennettu kuvan 1 mukaisesti.
2. Leikkaa korkeussäätöä pitävä muovi irti.
3. Kiinnitä oikea vetoaisa runkoon ruuveilla (M6x40) ja lukitusmutterilla (M6), katso kuva 2. Älä kiristä vielä. Asenna vasen vetoaisa
samalla tavalla.
4. Yhdistä vetoaisat kahdella ruuvilla (M8x65) ja kahdella lukitusmutterilla (M8), katso kuva 3. Älä kiristä vielä kokonaan.
5. Lehdenkerääjän kytkimen asennus riippuu traktorin/ajoleikkurin kytkentälaitteen korkeudesta,
katso kuvat 4 ja 5.
6. Kiristä ruuvi ja mutterit. Aloita niistä, jotka kiinnittävät vetoaisat alustaan. Kiristä sitten ne, jotka pitävät vetoaisojen etuosaa yhdessä.
Kiristä lopuksi kytkentälaite.
7. Asenna sokka, välike ja sokka, ks. kuvat 4 ja 5.
8. Asenna korkeudensäätövipu. Käytä kahta ruuvia (M8x40) ja lukitusmutteria (M8), katso kuva 6. Älä kiristä vielä kokonaan.
9. Kiinnitä kahva säätimeen, katso kuva 6.
10. Aseta ruuvi (M8x20) kulmaraudan läpi ja sen jälkeen holkki, korkeudensäätötanko, aluslevy ja lukitusmutteri (M8), katso kuva 7. Kiristä.
11. Kokoa loput korkeudensäädön osat, katso kuva 8.
Kuusiokantaruuvi
M6 x 40
Lukkomutteri
M6
Lukkomutteri
M8
Kuusiokan-
taruuvi
M8 x 16
Kulmakiinnike
1 2
Lukkomutteri
M8
Kuusiokan-
taruuvi
M8 x 65
Kuusiokan-
taruuvi
M8 x 50
Vetoaisan
sokka
Siderauta
Välike
Siderauta
(suora)
SokkaØ 3
Lukkomutteri
M8
Vetoaisan
sokka
Kuusiokan-
taruuvi
M8 x 50
Lukkomutteri
M8
Siderauta
(suora)
Välike
Siderauta
SokkaØ 3
3 4 5
