FI
42
M8 lukitus-
ruuvi
Kuusiokan-
taruuvi
M8 x 20
M8 x 20
Kuusiokantaruuvi
M8 x 40
Korkeudensäädön
kahva
Välikeholkki
Suuri aluslevy
Ø 8
M8
Ø8
M8 x 30
Lukkomutteri
M8

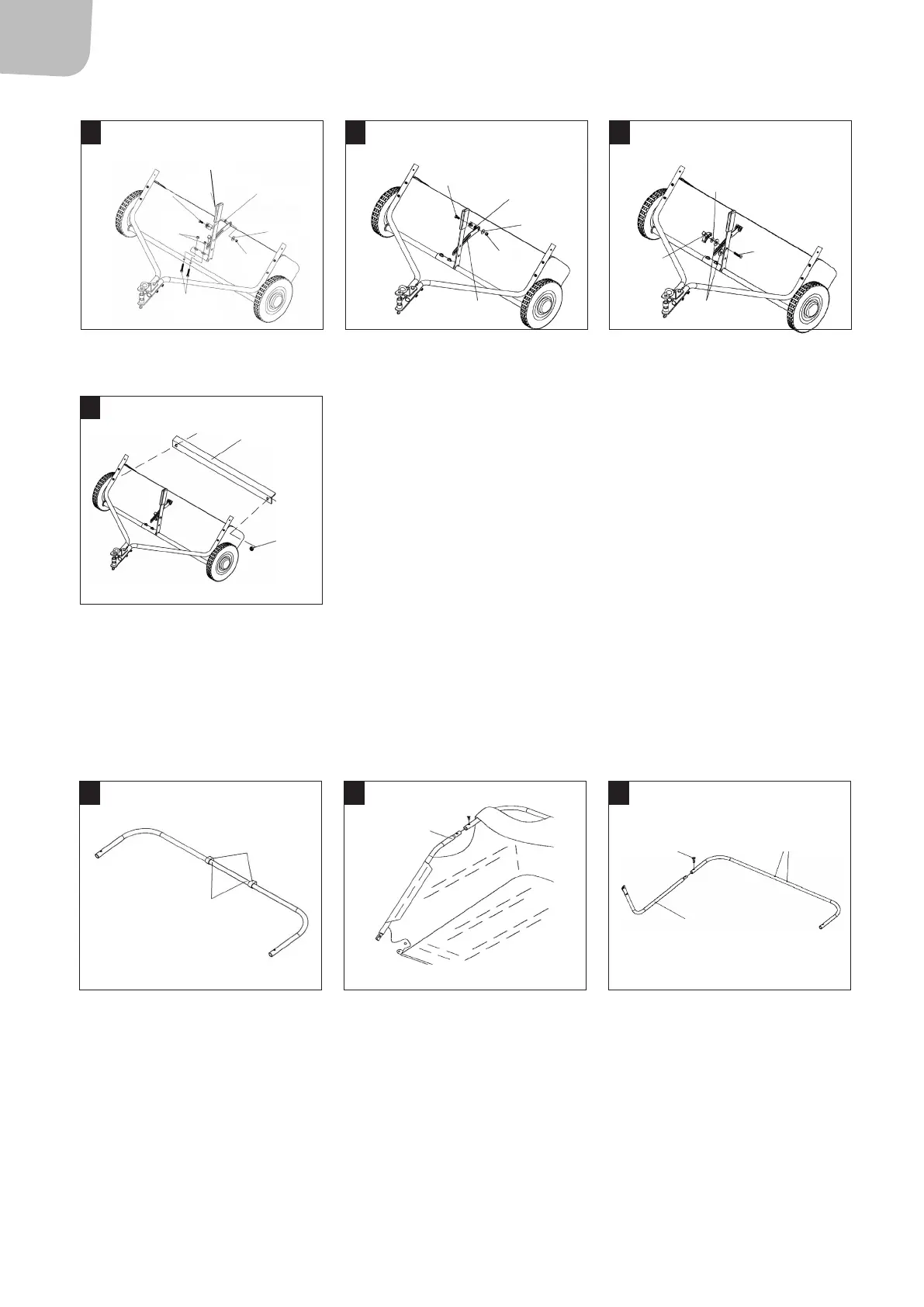

12. Kiinnitä asennuslista laitteeseen 2 ruuvilla M6x12 ja 2 lukitusmutterilla M6 (kuva. 9).
Asenna keräyskori
1. Varmista, että keräyskorin ylemmän takaputken keskimmäiset reiät osoittavat alaspäin (1), katso kuva 10. Aseta putki korin yläsaumassa
oleviin silmukoihin (2).
2. Aseta takaputki korin kielekkeisiin, katso kuva 11.
3. Kokoa putket, katso kuva 11.
4. Varmista, että keräyskorin alemman takaputken keskimmäiset reiät osoittavat ylöspäin. Yhdistä etumaisiin alaputkiin, katso kuva 12.
5. Aseta alemmat putket keräyskorin alaosaan. Yhdistä ylemmät ja alemmat putket, katso kuva 13.
6. Aseta alempi poikkitanko korin etusaumaan. Yhdistä poikkitanko alaputkiin, katso kuva 14.
6 7 8
9
Kuusiokan-
taruuvi
M6 x 12
Lukkomutteri
M6
Tanko
10 11 12
1
2
Muovitulppa
Muovitulppa
Keräyskorin
alempi sivuputki
Keräyskorin ylempi
sivuputki
Keräyskorin takaputki
(kiinnitysreikä ylöspäin)
