MONTAGE
Verwijzingen naar rechts en links gaan ervan uit dat de gebruiker in het voertuig zit dat de bladverzamelaar trekt.

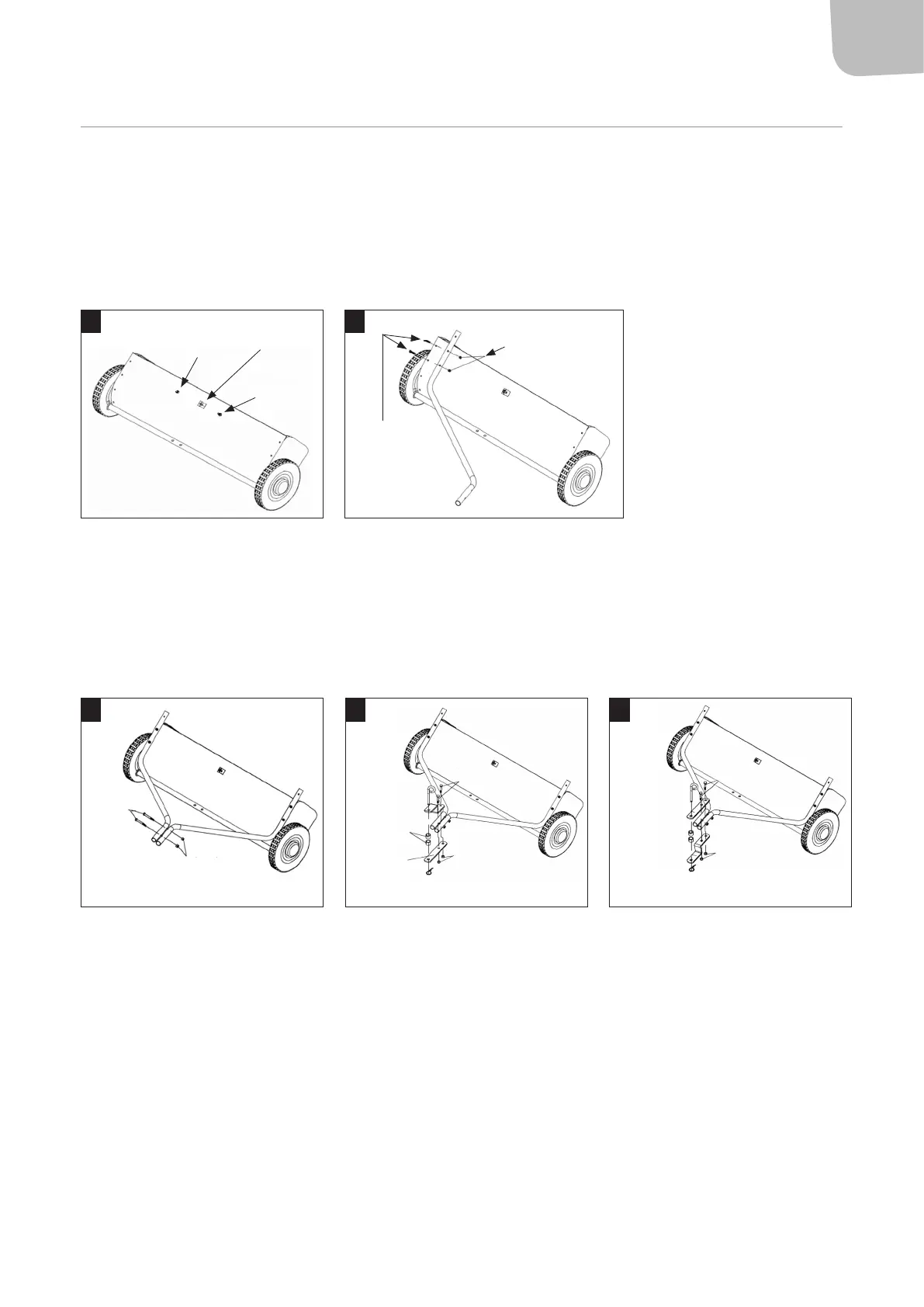

1. Monteer de haakse bevestiging op het frame met een bout (M8 x 16) en borgmoer (M8). Zorg dat de bevestiging is gepositioneerd
zoals afgebeeld, zie aeelding 1.
2. Knip het plastic door dat de hoogteverstelling vasthoudt.
3. Monteer de rechter koppelingsstang op het frame met een bout (M6 x 40) en borgmoer (M6), zie aeelding 2. Draai nog niet
helemaal vast. Monteer de linker koppelingsstang op dezelfde manier.
4. Monteer de twee koppelingsstangen met twee bouten (M8 x 65) en twee borgmoeren (M8), zie aeelding 3. Draai nog niet
helemaal vast.
5. Aankelijk van de hoogte van uw tractor/grasmaaier kunt u de koppeling van de verzamelaar op verschillende manieren monteren,
zie aeelding 4 of 5.
6. Draai de bouten en moeren vast. Begin met de bouten die de koppelingsstangen aan het chassis bevestigen. Draai vervolgens de
bouten vast die het voorste deel van de koppelingsstangen bij elkaar houden. Draai ten slotte de koppeling vast.
7. Monteer de borgpennen, afstandshouder en splitpen, zie aeelding 4 of 5.
8. Monteer de hendel voor hoogteverstelling. Gebruik twee bouten (M8 x 40) en borgmoeren (M8), zie aeelding 6. Draai nog niet
helemaal vast.
9. Bevestig de handgreep aan de regelhendel, zie aeelding 6.
10. Plaats een bout (M8x20) door de haakse bevestiging, gevolgd door een bus, de hoogteverstellingsstang, een sluitring en borgmoer
(M8), zie aeelding 7. Draai vast.
11. Monteer de overige onderdelen voor de hoogteverstelling, zie aeelding 8.
Zeskantbout
M6 x 40
Zeskantborgmoer
M6
Zeskantborgmoer M8
Zeskantbout
M8 x 16
Haakse
bevestiging
1 2
Zeskantborgmoer M8
Zeskantbout
M8 x 65
Zeskantbout
M8 x 50
Disselpen
Disselbevesti-
ging
Afstands-
houder
Disselbe-
vestiging
(recht)
BorgpenØ 3
Zeskantborgmoer
M8
Disselpen
Zeskantbout
M8 x 50
Zeskantborgmoer
M8
Disselbevesti-
ging (recht)
Afstands-
houder
Disselbe-
vestiging
BorgpenØ 3
3 4 5
