Axley 729026 - Page 57

NL
56
6 7
Borg-
schroef M8
Zeskant-
bout
M8 x 20
M8 x 20
Zeskantbout
M8 x 40
Handgreep voor
hoogte-instelling
Afstandshouderbus
Grote platte
sluitring Ø 8
M8
Ø8
M8 x 30
Zeskant-
borgmoer
M8
8

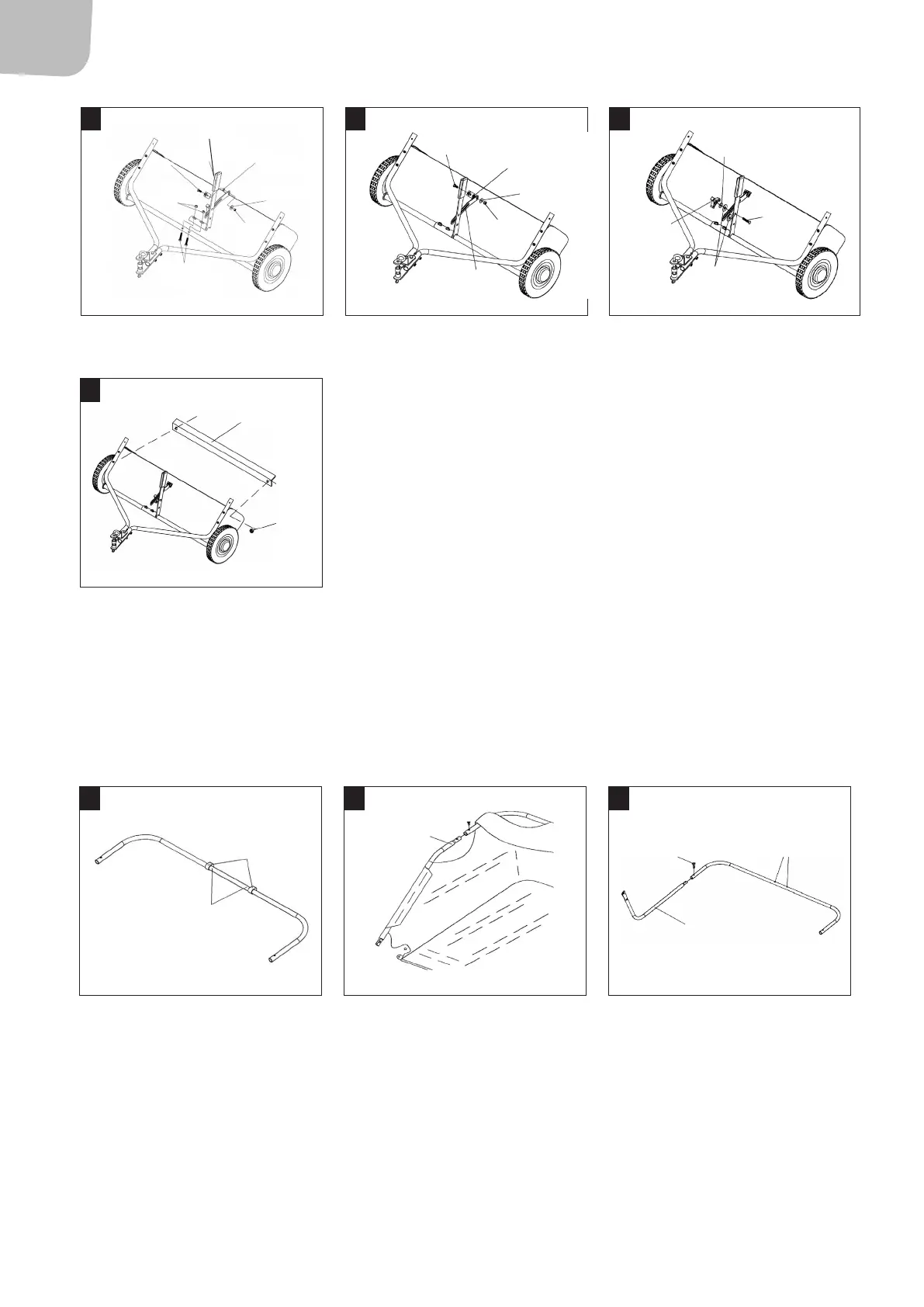

12. Bevestig de montagelijst aan het apparaat met 2x zeskantbouten M6 x 12 en 2x borgmoeren M6 (a. 9).
Monteer de opvangzak.
1. Richt de bovenste buis aan de achterkant van de opvangzak met de middelste gaten naar beneden (1), zie aeelding 10. Steek de buis
door de lussen aan de bovenzoom van de zak (2).
2. Steek de achterste buis door de openingen van de zak, zie aeelding 11.
3. Monteer de buizen aan elkaar, zie aeelding 11.
4. Richt de onderste buis aan de achterkant van de opvangzak met de middelste gaten naar boven. Monteer op de voorste buis onderaan
de achterkant, zie aeelding 12.
9
Zeskant-
bout
M6 x 12
Borgmoer
M6
Stang
10 11 12
1
2
Kunststof plug
Kunststof plug
Onderste zijbuis voor opvangzak
Bovenste zijbuis
voor opvangzak
Achterste buis voor opvangzak
(bevestigingsgat naar boven)
