48
Sistema de alojamento de motores para a limpeza à máquina
6. Montagem dos alojamentos
Fixe os alojamentos num cesto de rede apropriado, utilizando os
parafusos (TA 004 656) e as porcas inclusas (TA 005 152)
(ver capítulo 5). Para o efeito, utilize as ferramentas incluídas no kit
montagem GB 473.

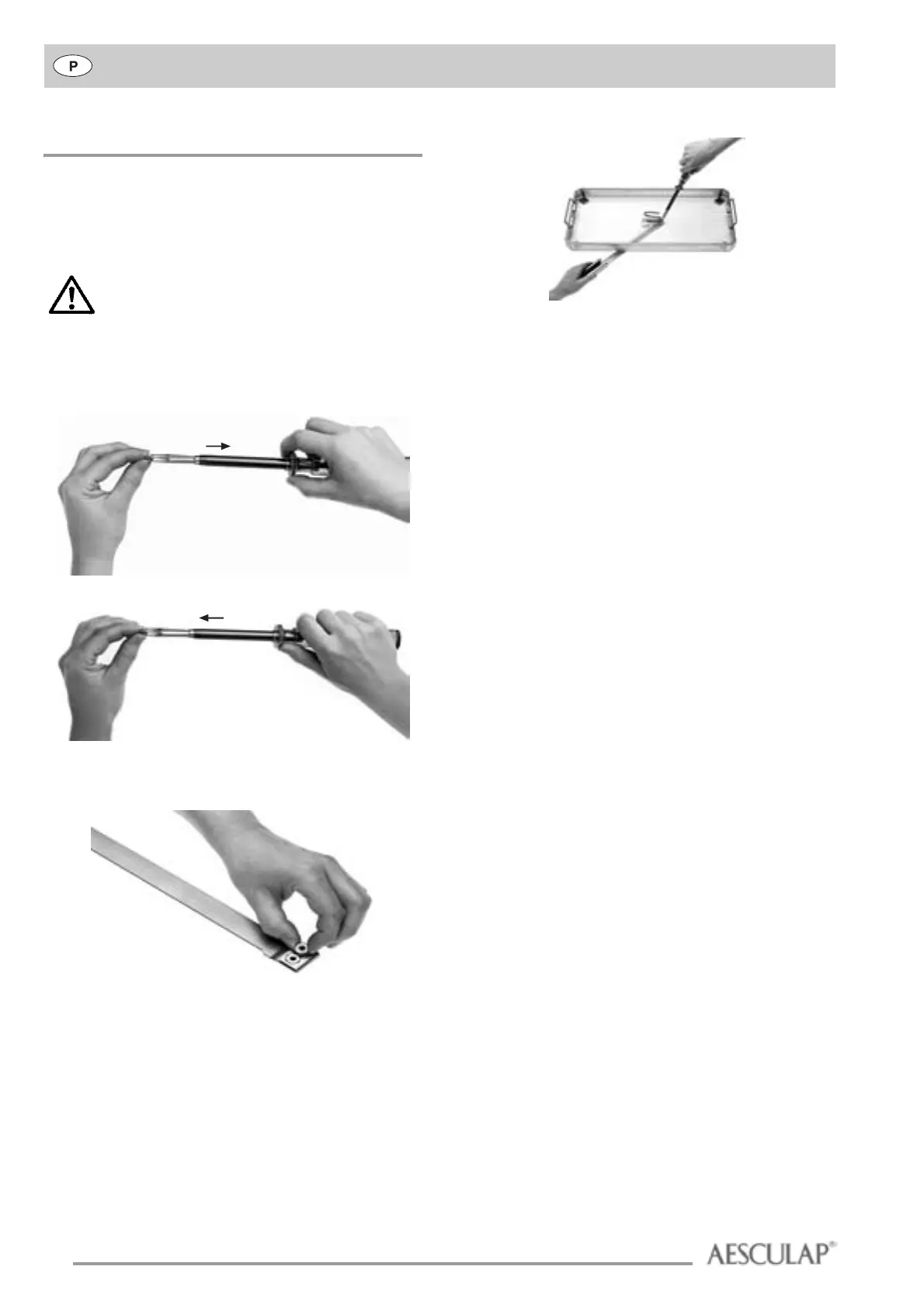

Puxe a bucha da chave de parafusos para trás, até ao batente, e
coloque um parafuso na lâmina da chave de parafusos (figura 2).
Empurre a bucha para a frente, até o parafuso ficar preso (figura 3).
Fig. 2
Fig. 3
Coloque 2 porcas nos orifícios da chave (figura 4). Alinhe o alojamento
no cesto de rede e fixe-o com os parafusos e as porcas (figura 5).
Fig. 4
Fig. 5
Não fixe os alojamentos muito perto uns dos outros, de forma a que o
jacto de água da máquina de lavar possa atingir todos os lados dos
componentes. Na montagem dos alojamentos, assegure-se de que o
espaço existente em frente dos componentes é suficiente para que os
mesmos possam ser retirados facilmente dos alojamentos sem
embaterem em parte qualquer.
Nota
Durante a montagem do alojamento GB 562 R, monte o apoio da haste,
de forma a que nenhum líquido possa entrar no porta-ferramenta.
Ø Fixe os alojamentos apenas em posição vertical, no
fundo do cesto de rede.
