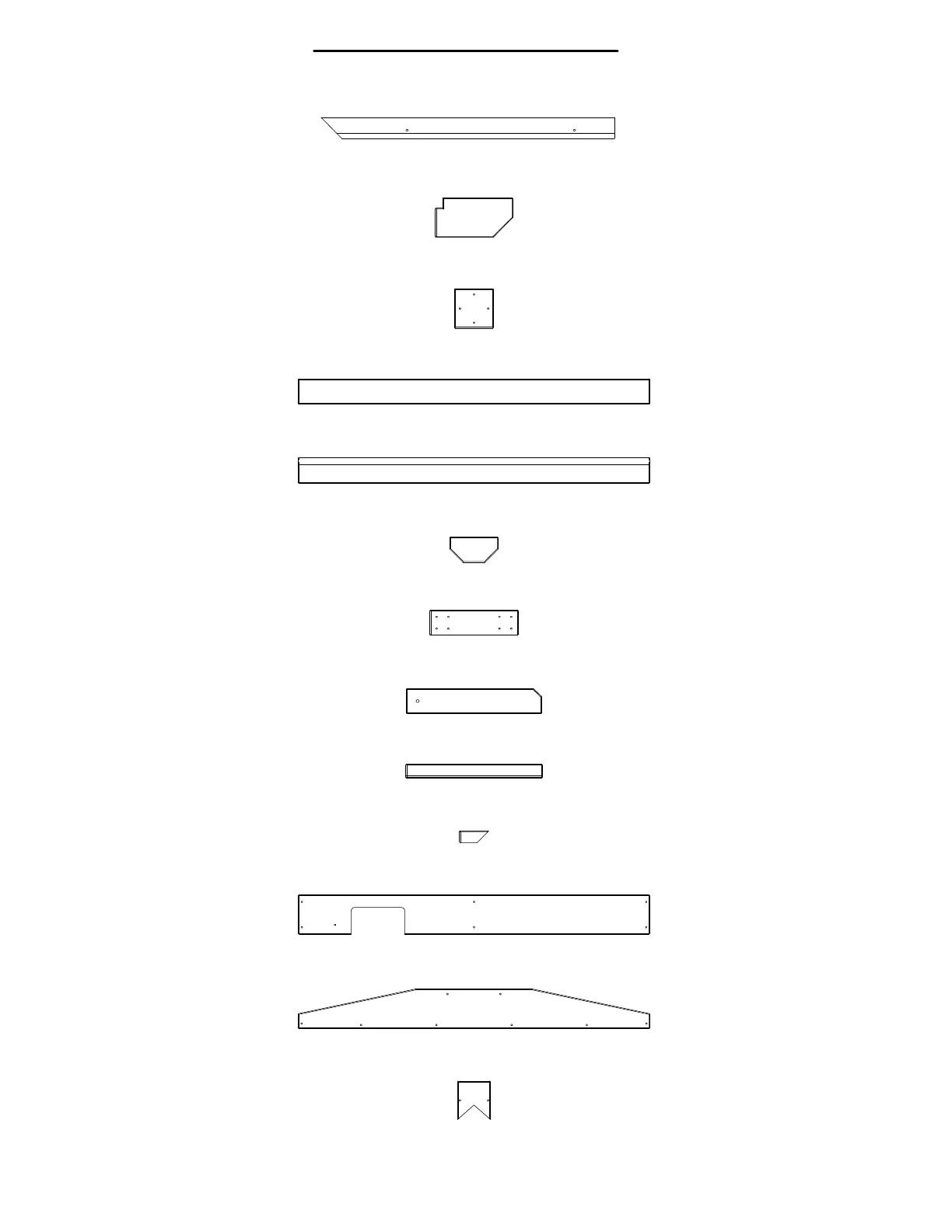

Parts Identification
Wood Components
(NOT TO SCALE)
(1) G1 - COUNTER SUPPORT - W103340
1"x5 1/4"x10 3/8" (24mmx134mmx264mm)
(1) G2 - CHIMNEY TOP - W103422
1"x5 1/4"x5 1/4" (24mmx134mmx134mm)
(2) H1 - SIDE HEADER - W103409
1"x3 3/8"x47 1/8" (24mmx86mmx1198mm)
(2) H2 - ANGLED HEADER - W103408
1"x3 3/8"x47 1/8" (24mmx86mmx1198mm)
(2) H4 - BENCH SEAT SUPPORT - W102470
1"x3 3/8"x6 1/2" (24mmx86mmx166mm)
(2) H5 - BENCH UPRIGHT - W102471
1"x3 3/8"x11 3/4" (24mmx86mmx300mm)
(2) H6 - BENCH GROUND BOARD - W102472
1"x3 3/8"x18 1/8" (24mmx86mmx460mm)
(2) J1 - BAY WINDOW SIDE - W103289
1"x1 7/8"x18 1/4" (24mmx48mmx464mm)
(2) J3 - DORMER MOUNTING RAIL - W103412
1"x1 5/8"x4" (24mmx40mmx100mm)
(2) K1 - COUNTER TOP - W102426
5/8"x5 1/4"x47 1/8" (16mmx134mmx1196mm)
(2) K3 - BAY WINDOW HEADER - W103288
5/8"x5 1/4"x47 3/16" (16mmx134mmx1198mm)
(2) L1 - CHIMNEY FRONT PANEL - W103415
5/8"x4 3/8"x5 1/8" (16mmx112mmx130mm)
(1) DC1 - DORMER CAP - W103425
2"x2"x26 1/8" (50mmx50mmx665mm)
