BALDER BH3 - Page 102

G
H

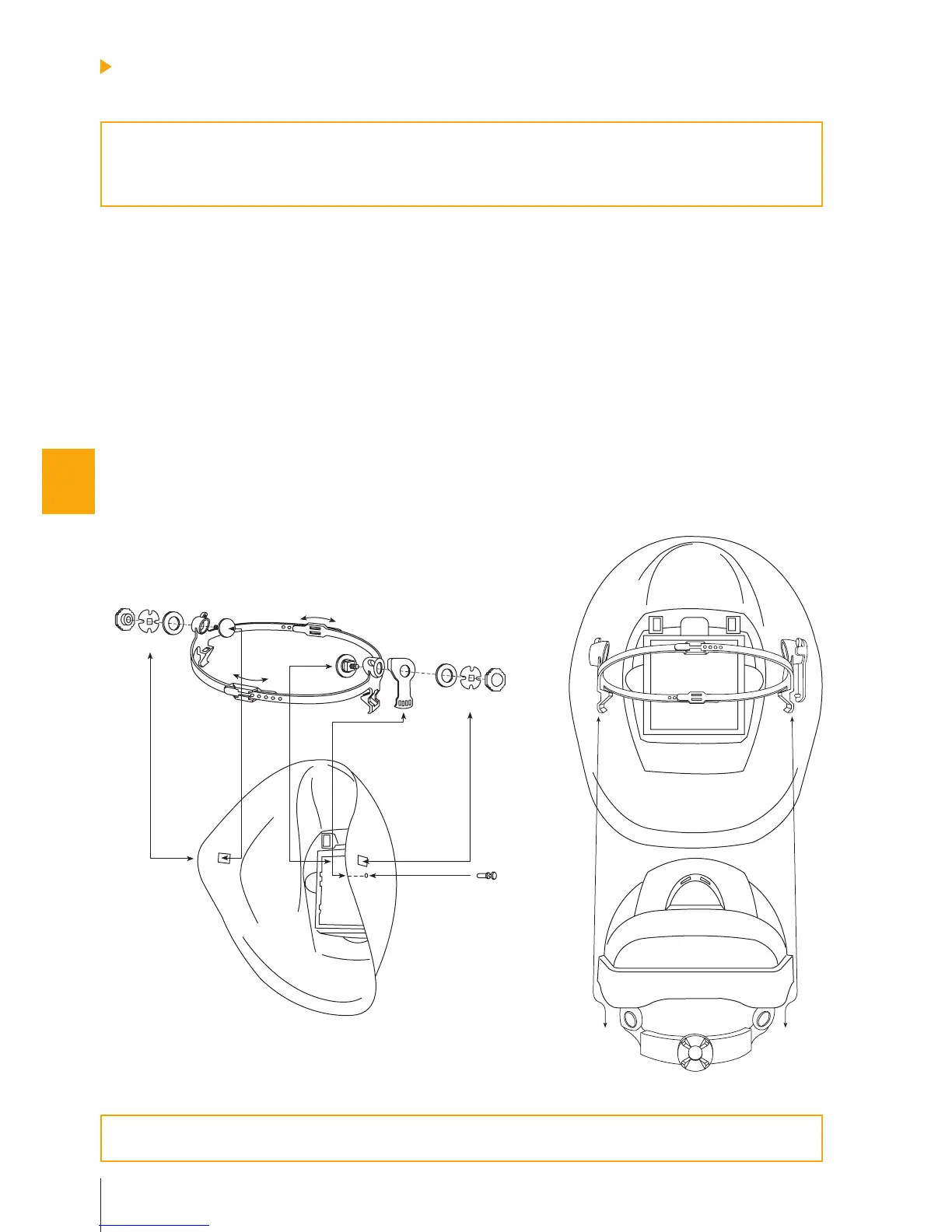

1. paveikslėlis
A
A
E
C1
C1
C2
C2
D
D
B
F
BH3 ŠALMO IR KIETOS GALVOS ĮRANGOS SURINKIMAS
/ BH3 HH - BH3 šalmo modifikacija su apsauginiu šalmu /
Jei įsigijote BH3 suvirinimui skirtą šalmą kartu su kieta galvos įranga, vietoj standarti-
nės galvos įrangos, naudojamas »Speedy Loop« (greitai surenkamas) žiedas. Prašome
atkreipti dėmesį į tai, jog kiaurymės, o taip pat ir varžtai, veržlės ir tarpinės skiriasi nuo
naudojamų standartinėje galvos įrangoje.
Įstatykite varžtus (A) į »Speedy Loop« žiedo (E) kiaurymes.
Įstatykite »Speedy Loop« žiedą (E) į šalmo gaubtą (F) kaip parodyta 1 paveikslėlyje ir įspauskite
varžtus (A) pro kvadratines kiaurymes šalmo gaubte.
Įstatykite pakėlimo reguliavimo dalį (B) dešinėje pusėje tarp »Speedy Loop« žiedo (E) ir šalmo
gaubto (F). Užtikrinkite, kad nedidelis kaištis būtų užfiksuotas vienoje iš keturių kiaurymių pakėli-
mo reguliavimo dalyje. Pasirinkite patogiausią padėtį.
Ant varžtų (A) užmaukite tarpines (C1, C2) ir priveržkite veržles (D).
Uždėkite šalpą su »Speedy Loop« žiedu ant kietos galvos įrangos, kaip parodyta 2 paveikslėlyje.
Dešinėje ir kairėje pusėse įranga turi užsifiksuoti. Jei reikia, pareguliuokite »Speedy Loop« žiedo
skersmenį taip, kad šis optimaliai prisitaikytų prie šalmo. Sureguliuokite atstumą nuo veido iki
suvirinimo šalmo keisdami »Speedy Loop« žiedo praplatinimą ir susiaurinimą iš priekio ir gale,
pasirinkite patogiausią padėtį.
Kietos galvos įrangos (G) apimtis pritaikoma galiniu reguliavimo ratuku (H). Paspauskite ratuką
ir sukdami laikykite jį nuspaustą, pasiekę norimą ar patogią padėtį ratuką atleiskite, pasirinkta
įrangos padėtis bus užfiksuota.
Pošalmis yra komplektuojamas su keičiama ir nuo kaktos prakaitą surenkančia juostele.
Šias juosteles galima įsigyti iš vietinių platintojų.
2. paveikslėlis
1.
2.
3.
4.
5.
6.
102
LT
